Плата LILYGO Meshtastic T-Beam V1.2 на базе ESP32 с LoRa SX1276 (920 МГц TELEC), GPS NEO-6M и OLED SSD1306, PMU AXP192, батарея 18650.
Meshtastic mesh-сети, OTA-обновления, Arduino IDE. Размер 68×42 мм, дальность 5-20 км.
Технические характеристики LILYGO Meshtastic T-Beam V1.2
| Параметр | Значение |
|---|---|
| Процессор | ESP32 Xtensa LX6 |
| Частота процессора | 240 МГц |
| SRAM | 520 КБ |
| Flash | 4 МБ |
| PSRAM | 8 МБ |
| LoRa чип | SX1276 |
| Диапазон частот | 920 МГц TELEC |
| Мощность TX | 20 дБм |
| Чувствительность | -148 дБм |
| Скорость LoRa | 0.3-37.5 кбит/с |
| GPS модуль | NEO-6M |
| Поддержка спутников | GPS/GLONASS |
| Точность GPS | 2.5 м |
| Холодный старт GPS | 27 с |
| RTC | DS3231 |
| PMU | AXP192 |
| Батарея | 18650 (3.7 В) |
| USB | Type-C CH9102F |
| Потребление TX | 120 мА |
| Потребление RX | 10 мА |
| Deep sleep | <1 мА |
| Дисплей | OLED SSD1306 0.96″ |
| Разрешение дисплея | 128×64 |
| Кнопки | Power/IO38/Reset |
| Антенна LoRa | SMA |
| Антенна GPS | IPX |
| I2C коннектор | Qwiic |
| Размеры | 68×42 мм |
| Вес (без батареи) | 25 г |
| Монтажные отверстия | M2/M3 |

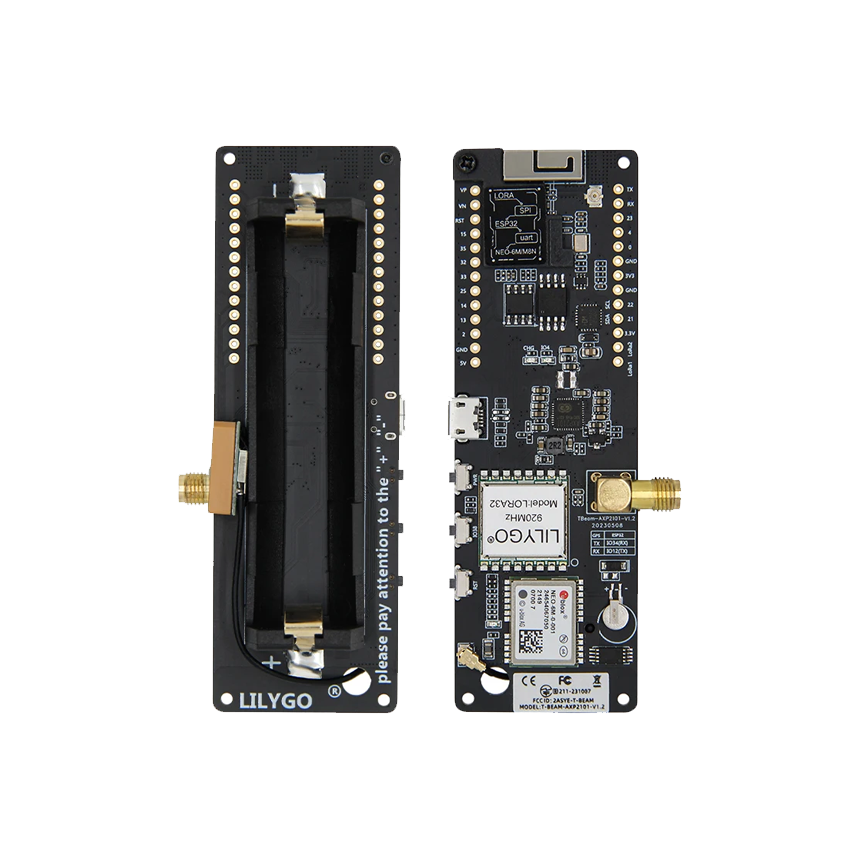

Обзор LILYGO Meshtastic T-Beam V1.2
LILYGO Meshtastic T-Beam V1.2 — это плата разработки для создания надежных беспроводных сетей. Она работает на микроконтроллере ESP32 с двухъядерным процессором Xtensa LX6. Частота достигает 240 МГц, а объем памяти — 520 КБ SRAM и 4 МБ Flash. Это позволяет запускать сложные программы без задержек.
LoRa-трансивер SX1276 поддерживает частоты 915, 868 или 433 МГц, а в этой версии — 920 МГц с сертификацией TELEC. Мощность передачи до 20 дБм, чувствительность -148 дBm. Скорость обмена данными от 0,3 до 37,5 кбит/с. GPS-модуль NEO-6M ловит сигналы GPS и GLONASS с точностью 2,5 метра. Холодный запуск занимает 27 секунд. Встроенный RTC на DS3231 точно отслеживает время.
Питание организовано через PMU AXP192 или AXP2101. Батарея 18650 на 3,7 В вмещается в специальный держатель. USB Type-C подключается через CH9102F. В режиме передачи ток — 120 мА, приема — 10 мА, глубокого сна — меньше 1 мА. Есть разъем FPC для внешней LiPo.
Интерфейсы включают 0,96-дюймовый OLED-дисплей SSD1306 с разрешением 128×64 пикселей. Кнопки User на GPIO38, Power на GPIO39 и Reset упрощают управление. Коннекторы SMA для антенны LoRa, IPX для GPS и Qwiic I2C для сенсоров. Доступны все пины ESP32: ADC, PWM, UART, SPI, I2C.
Размеры платы — 68 x 42 мм, вес без батареи — 25 граммов. Монтажные отверстия подходят для M2 и M3. Прошивка Meshtastic устанавливается легко, поддержка в Arduino IDE, PlatformIO и ESP-IDF. OTA-обновления идут по Wi-Fi или Bluetooth. Готовые примеры: обмен LoRa-сообщениями, логгер GPS, трекер APRS.
Плата подходит для mesh-сетей Meshtastic. Передает текст, координаты и телеметрию на 5-20 км прямой видимости. Опционально подключается BME280 для измерения давления, температуры и влажности. Слот SD хранит логи. Это универсальное решение для трекинга, связи в удаленных местах и умных систем.
FAQ LILYGO Meshtastic T-Beam V1.2
Какие характеристики процессора?
ESP32 с двухъядерным Xtensa LX6 на 240 МГц, 520 КБ SRAM, 4 МБ Flash. Обеспечивает быструю обработку данных для LoRa и GPS.
Как организовано питание?
PMU AXP192, батарея 18650 на 3.7 В, USB Type-C через CH9102F. Потребление: TX 120 мА, RX 10 мА, deep sleep <1 мА.
Какие интерфейсы доступны?
OLED SSD1306 128×64, кнопки Power/IO38/Reset, SMA для LoRa-антенны, IPX для GPS, Qwiic I2C. Полные GPIO ESP32.
Для чего подходит плата?
Создание mesh-сетей Meshtastic для текста, позиционирования и телеметрии на 5-20 км. Совместима с Arduino IDE, OTA-обновлениями.
