Компактная плата LILYGO T5 V2.3 на базе ESP32-D0WDQ6-V3 с двумя ядрами до 240 МГц, 2,13″ e-paper дисплеем 250×122, 2-4 градации серого, Wi-Fi 2,4 ГГц, Bluetooth 4.2 BLE. 19 GPIO, microSD, USB-C, TP4054 для Li-Ion, размеры 30x20x5 мм.
Для Arduino IDE и IoT-проектов с долгой автономностью.
Технические характеристики LILYGO T5 V2.3 e-Paper
| Характеристика | Значение |
|---|---|
| Микроконтроллер | ESP32-D0WDQ6-V3 |
| Ядра | 2 |
| Частота | 240 МГц |
| SRAM | 520 КБ |
| Flash | 4-16 МБ |
| PSRAM | 8 МБ |
| Дисплей размер | 2.13 дюйма |
| Дисплей разрешение | 250×122 или 212×104 |
| Градации серого | 2-4 |
| Драйвер дисплея | SSD1680 |
| Дисплей модель | DEPG0213BN / GDEM0213B74 |
| Интерфейс дисплея | SPI (3-4 провода) |
| Wi-Fi | 802.11 b/g/n 2.4 ГГц |
| Bluetooth | 4.2 BLE/BR/EDR |
| GPIO пинов | 19 |
| ADC каналов | 14 |
| DAC каналов | 2 |
| PWM каналов | 16 |
| SPI интерфейсов | 2 |
| I2C интерфейсов | 2 |
| UART интерфейсов | 3 |
| Напряжение питания | 3.3-5 В |
| Напряжение IO | 3.3 В |
| Зарядка аккумулятора | TP4054 до 500 мА |
| Слот карты | microSD |
| Разъем антенны | IPEX |
| EPD_DC пин | GPIO21 |
| EPD_RST пин | GPIO22 |
| EPD_BUSY пин | GPIO23 |
| Размеры | 30x20x5 мм |
| Вес | 37-50 г |

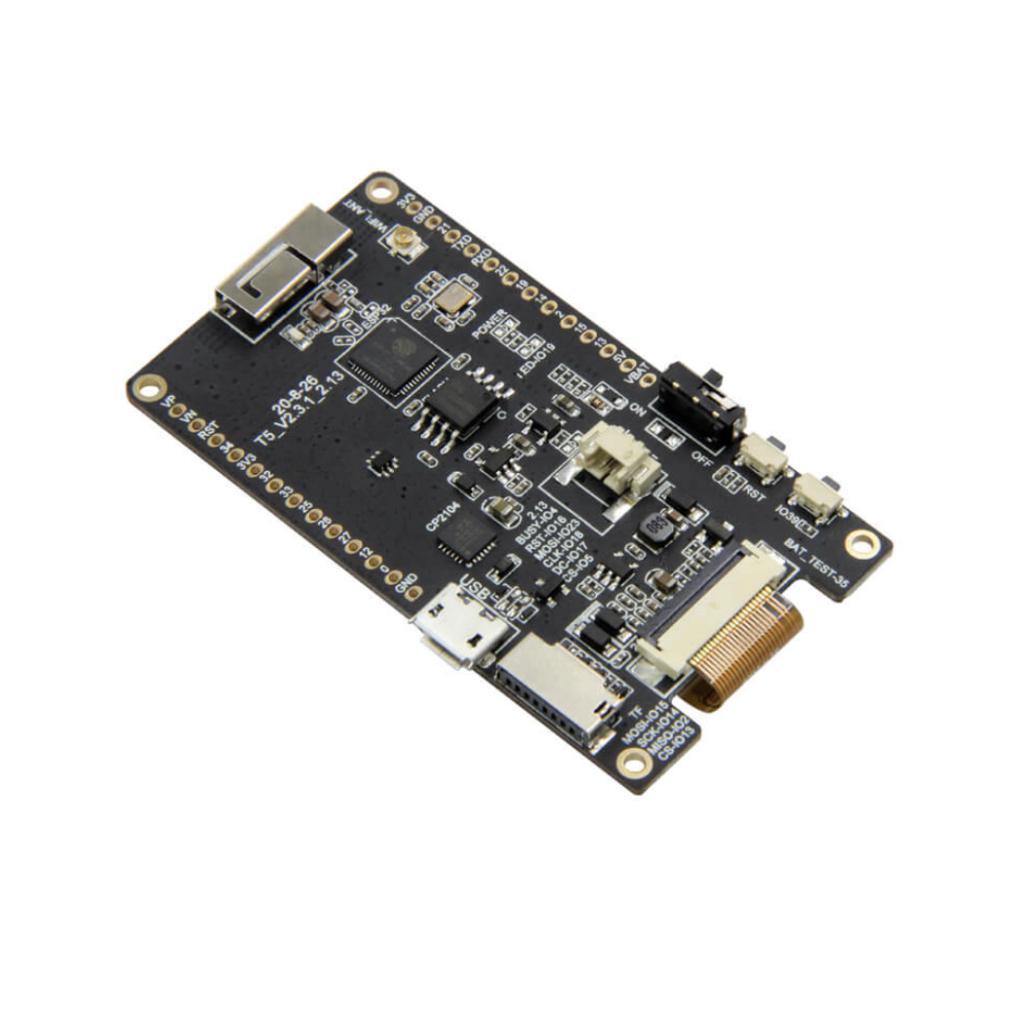

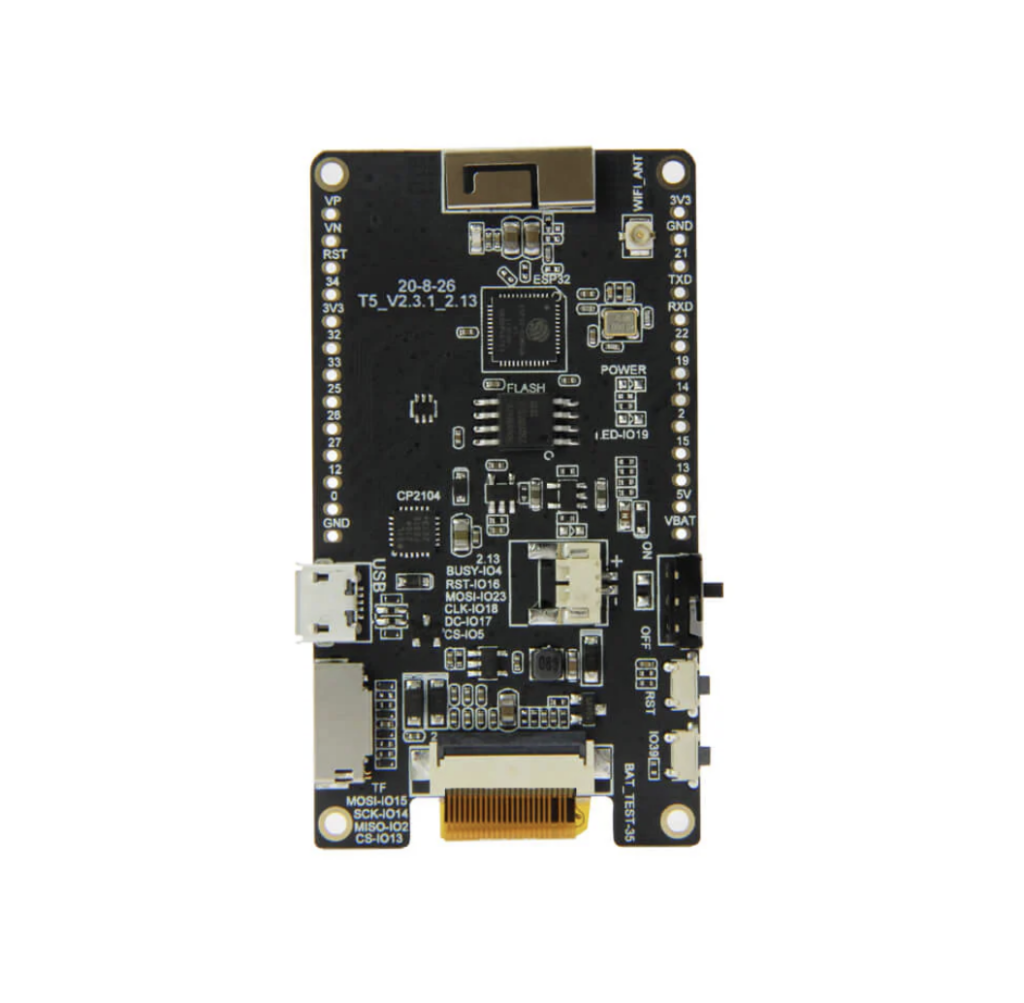

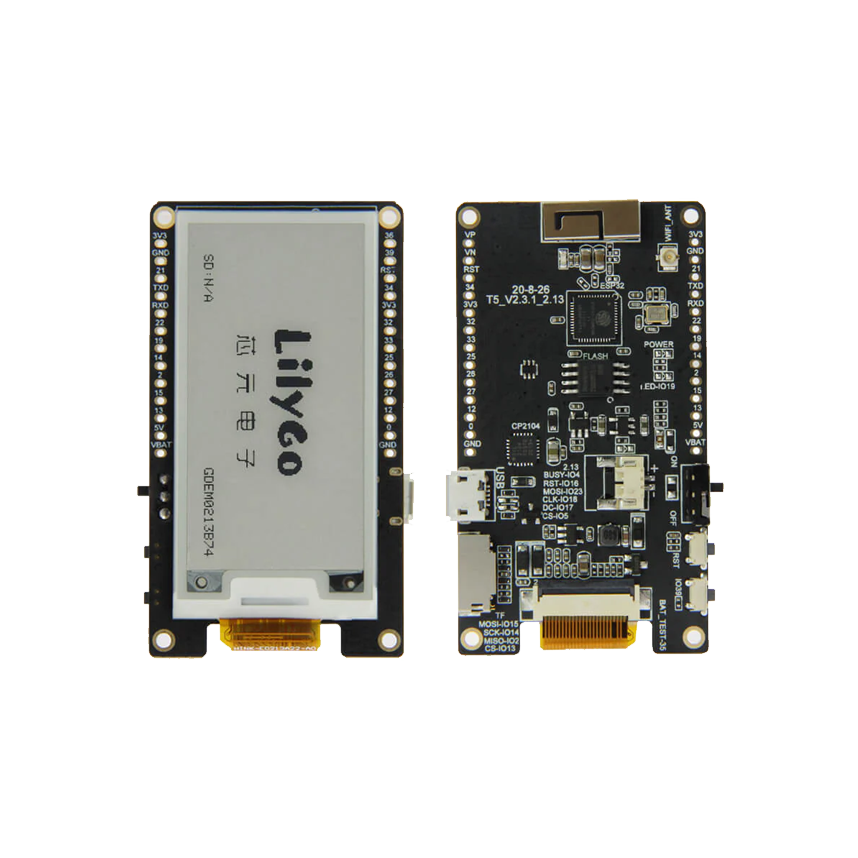

Обзор LILYGO T5 V2.3 e-Paper
LILYGO T5 V2.3 — это компактная плата разработки от известного бренда, которая сочетает мощный процессор и электронно-бумажный дисплей для умных проектов. Она идеально подходит для задач, где нужно экономить энергию, например, в погодных станциях или метках на полках магазинов. Благодаря маленьким размерам и низкому расходу батареи, T5 V2.3 помогает создавать устройства, которые работают днями без подзарядки.
Сердце платы — микроконтроллер ESP32-D0WDQ6-V3. У него два быстрых ядра, которые работают на частоте до 240 МГц. Есть 520 КБ оперативной памяти SRAM, от 4 до 16 МБ Flash для хранения программ и 8 МБ PSRAM для сложных вычислений. Дисплей размером 2,13 дюйма имеет разрешение 250 на 122 пикселя. Он показывает 2 или 4 оттенка серого, и изображение остается видимым даже без питания — это особенность электронных чернил. Подключение дисплея идет через SPI-интерфейс с пинами EPD_DC на GPIO21, EPD_RST на GPIO22 и EPD_BUSY на GPIO23.
Плата предлагает много способов связи. Доступны 19 пинов GPIO, 14 каналов ADC для датчиков, 2 канала DAC, 16 каналов PWM для моторов и света. Есть два SPI, два I2C, три UART. Wi-Fi работает на 2,4 ГГц по стандарту 802.11 b/g/n, а Bluetooth — версия 4.2 с поддержкой BLE для низкого энергопотребления. Встроена 3D-антенна и разъем IPEX для внешней. Слот microSD хранит данные, USB-C питает и программирует плату. Кнопки BOOT и RESET упрощают работу, а переключатель выключает питание.
T5 V2.3 питается от 3,3–5 В, IO на 3,3 В. Контроллер TP4054 заряжает Li-Ion или Li-Po аккумуляторы током до 500 мА. Размеры — около 30×20×5 мм, вес 37–50 г. В комплекте кабель JST и пины для пайки. Программировать удобно в Arduino IDE с настройкой ESP32 Dev Module или в VS Code. Библиотека GxEPD2 управляет дисплеем, а на GitHub полно примеров кода для Wi-Fi, BLE и экрана.
Эта плата открывает двери для разработчиков. Она годится для GPS-логгеров, смарт-датчиков и носимых гаджетов. Читаемость на солнце и автономность делают ее лидером в IoT. T5 V2.3 — надежный выбор для творческих идей.
FAQ LILYGO T5 V2.3 e-Paper
Какие характеристики процессора?
Процессор имеет два ядра Xtensa LX6 на частоте до 240 МГц, 520 КБ SRAM, 4-16 МБ Flash и 8 МБ PSRAM.

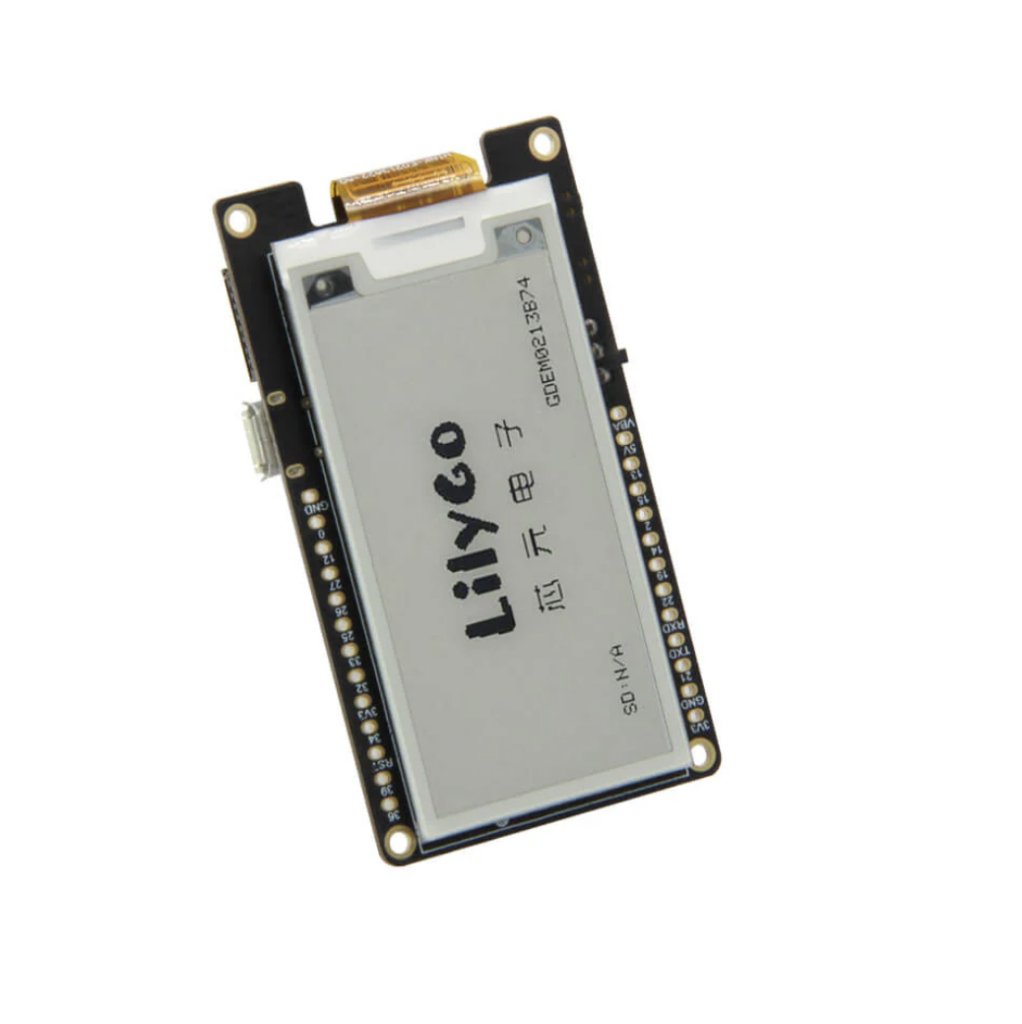

Что за дисплей используется?
Дисплей GDEM0213T5 размером 2,13 дюйма, разрешение 250×122 пикселя, 2-4 градации серого, интерфейс SPI с пинами EPD_DC (GPIO21), EPD_RST (GPIO22), EPD_BUSY (GPIO23).
Какие интерфейсы доступны?
19 GPIO, 14 ADC, 2 DAC, 16 PWM, 2 SPI, 2 I2C, 3 UART, Wi-Fi 802.11 b/g/n 2,4 ГГц, Bluetooth 4.2 BLE, microSD, USB-C, IPEX-антенна.
Как организовано питание?
Напряжение 3,3-5 В, контроллер TP4054 для Li-Ion/Li-Po до 500 мА, размеры 30x20x5 мм, вес 37-50 г.
