Плата разработки LILYGO T3-S3 MVSR на ESP32-S3 с Wi‑Fi 2,4 ГГц и Bluetooth 5.0, 4 МБ Flash и 2 МБ PSRAM, LoRa с вариантами SX126x/SX127x/SX128x. Есть OLED 0,96″ 128×64, поддержка TF-карты, питание от USB или LiPo 3,7 В.
Встроены динамик MAX98357A, микрофон, вибромотор и RTC PCF85063.
- Технические характеристики LILYGO T3-S3 MVSR LoRa
- Обзор LILYGO T3-S3 MVSR LoRa
- FAQ LILYGO T3-S3 MVSR LoRa
- Что такое LILYGO T3-S3 MVSR?
- Какие беспроводные интерфейсы есть у LILYGO T3-S3 MVSR?
- Какие ключевые аудио-компоненты предусмотрены в LILYGO T3-S3 MVSR?
- Какие элементы индикации и хранения данных есть у LILYGO T3-S3 MVSR?
- Чем полезны вибромотор и RTC в LILYGO T3-S3 MVSR?
Технические характеристики LILYGO T3-S3 MVSR LoRa
| Параметр | Значение |
|---|---|
| Микроконтроллер | ESP32S3FH4R2 |
| Архитектура CPU | Xtensa LX7, 2 ядра |
| Максимальная частота CPU | До 240 МГц |
| Flash-память | 4 МБ |
| PSRAM | 2 МБ |
| Wi‑Fi | 2,4 ГГц 802.11 b/g/n |
| Bluetooth | 5.0 (LE) |
| LoRa-трансивер (варианты) | SX126x / SX127x / SX128x (в зависимости от версии) |
| Интерфейс LoRa | SPI |
| Дисплей | OLED 0,96″ |
| Контроллер дисплея | SSD1306 |
| Разрешение дисплея | 128×64 |
| Интерфейс дисплея | I2C |
| I2C OLED SDA | IO18 |
| I2C OLED SCL | IO17 |
| Слот карты памяти | microSD (TF) |
| Аудиоусилитель/динамик (чип) | MAX98357A |
| Интерфейс аудиоусилителя | I2S (IIS) |
| I2S BCLK (динамик) | IO40 |
| I2S LRCLK (динамик) | IO41 |
| I2S DATA (динамик) | IO39 |
| SD_MODE (динамик) | IO38 |
| Микрофон (вариант V1.0) | MSM261S4030H0R |
| Микрофон (вариант V1.1) | MP34DT05-A |
| Вибромотор | Есть, управление PWM |
| Пин вибромотора DATA | IO46 |
| RTC (чип) | PCF85063ATL |
| Интерфейс RTC | I2C (IIC) |

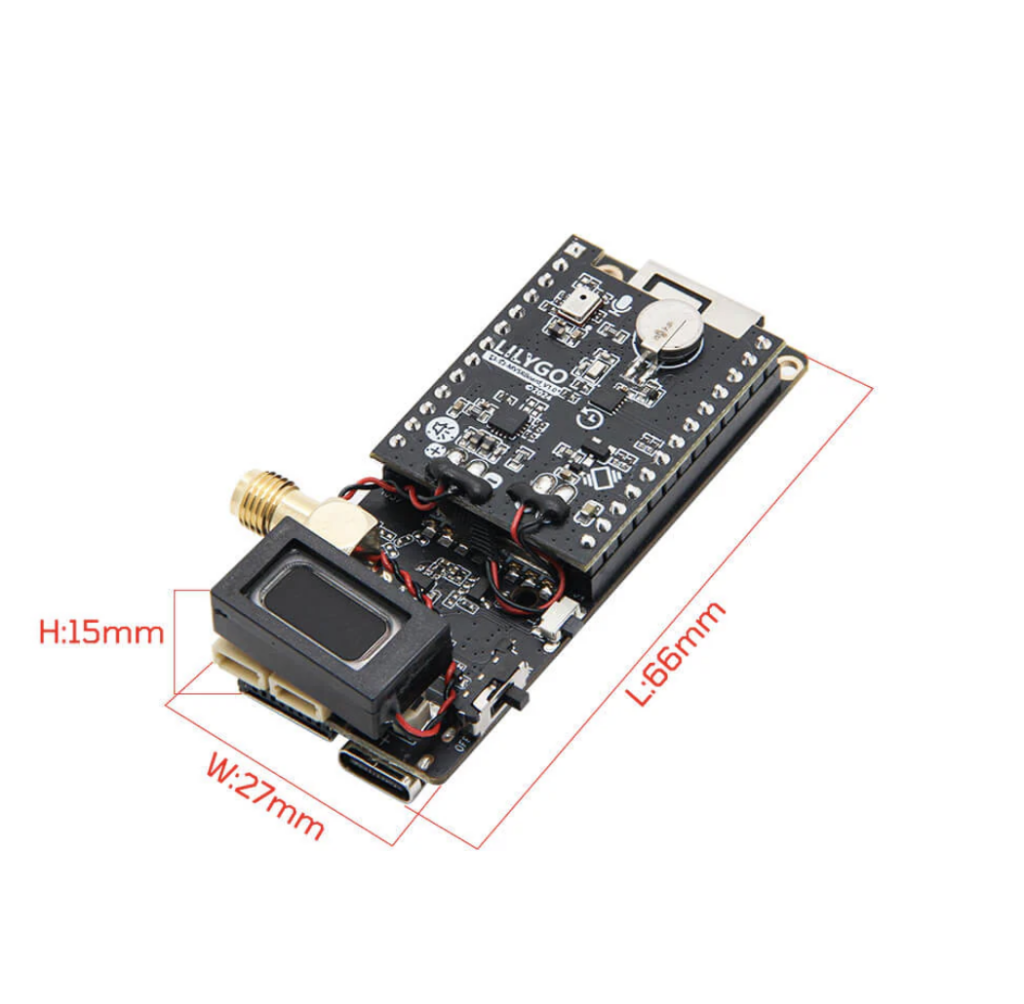

| Габариты | 66 × 15 × 27 мм |
Обзор LILYGO T3-S3 MVSR LoRa

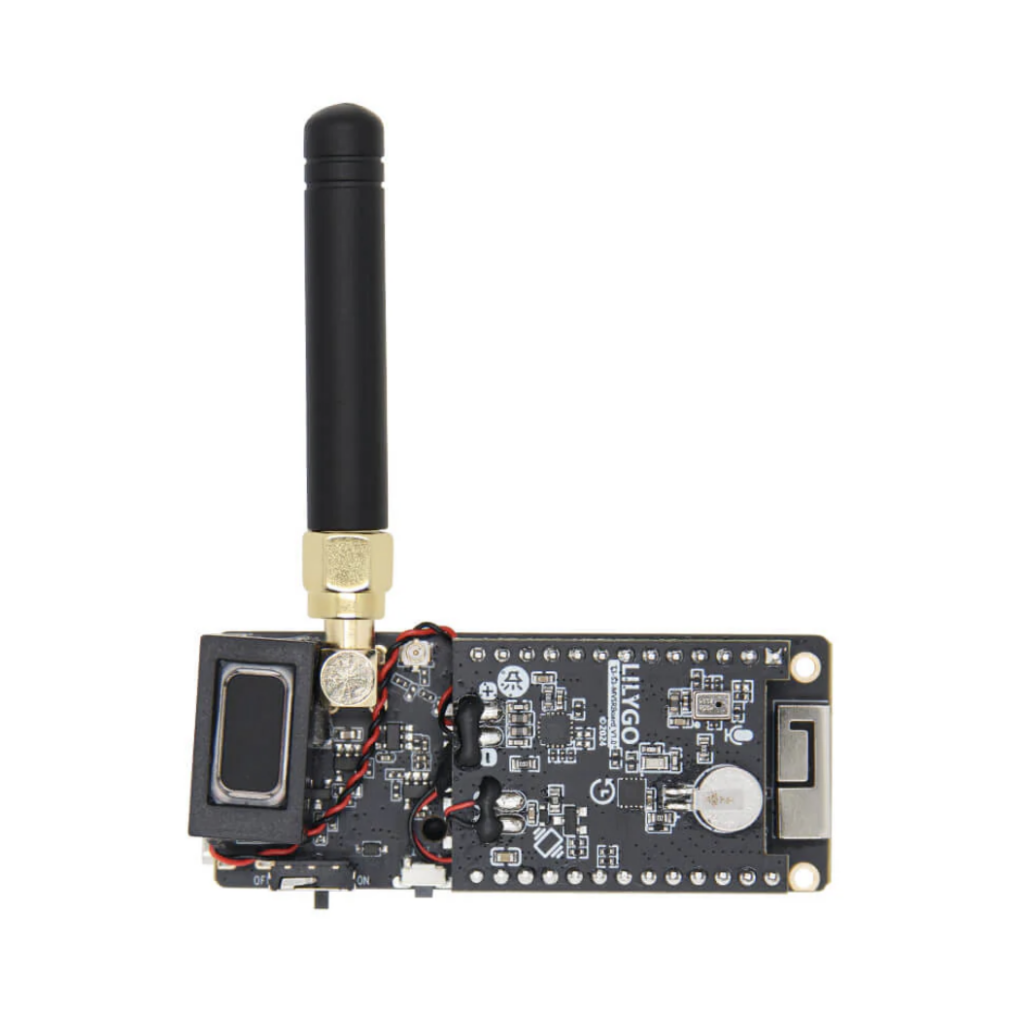

LILYGO T3-S3 MVSR — компактная плата разработки для проектов связи и голосовых функций на базе ESP32-S3 и LoRa.
T3-S3 MVSR подходит для прототипов, где нужна дальнобойная передача данных, простые голосовые сценарии и локальные сигналы. В основе используется микроконтроллер ESP32S3FH4R2 с Wi‑Fi 2,4 ГГц и Bluetooth 5.0, а также память 4 МБ Flash и 2 МБ PSRAM. Такой набор удобен для задач IoT, тестовых устройств и лабораторных стендов, где важны скорость разработки и готовые аппаратные узлы.
T3-S3 MVSR ориентирована на LoRa-связь и поддерживает варианты радиомодулей семейств SX126x, SX127x и SX128x, которые подключаются по SPI. В распиновке указаны линии SPI (SCLK, MOSI, MISO) и управляющие сигналы (CS, RST и линии статуса/прерываний, зависящие от семейства). Это упрощает перенос прошивок между близкими конфигурациями, если заранее выбрать нужный вариант модуля.

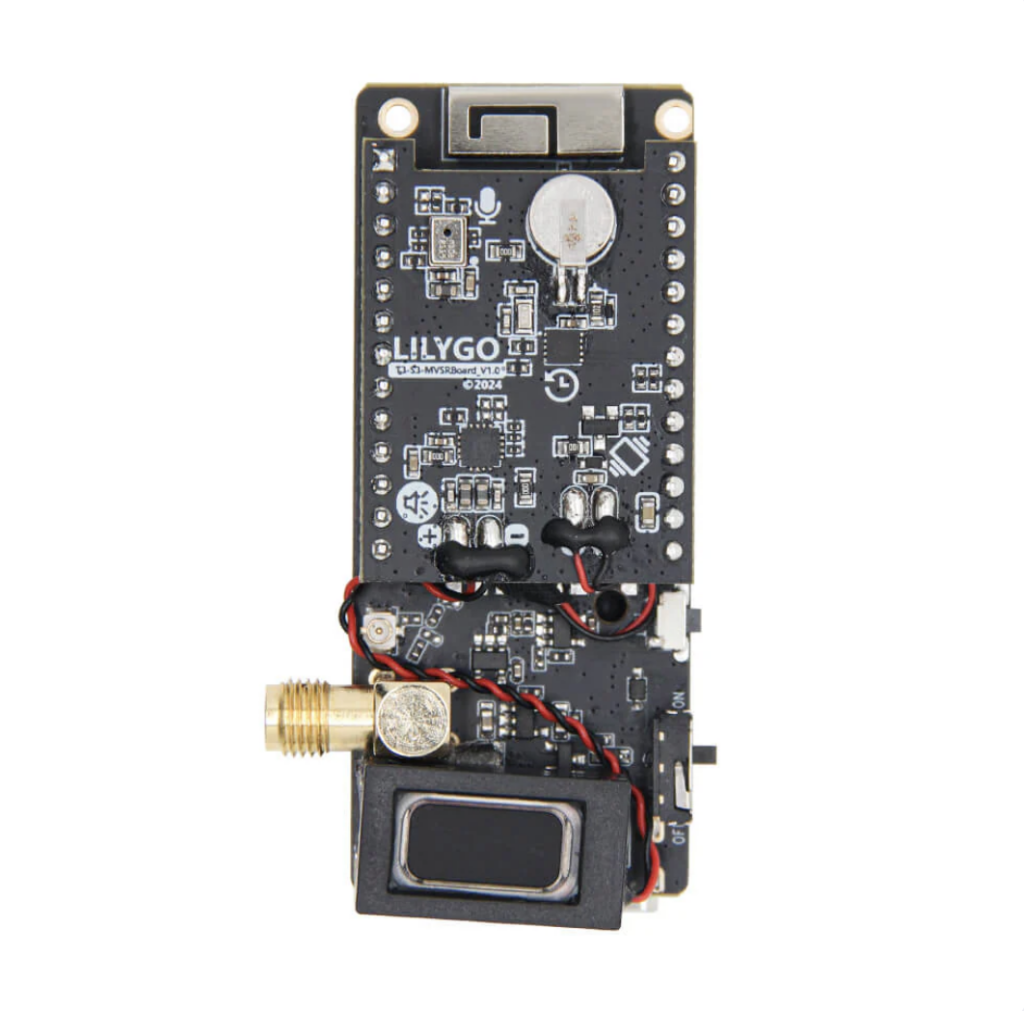

T3-S3 MVSR выделяется набором «MVSR»-функций: динамик, микрофон, вибромотор и часы реального времени. Для вывода звука используется MAX98357A по I2S, а микрофон может отличаться в зависимости от ревизии платы: в V1.0 применяется MSM261S4030H0R (I2S), а в V1.1 — MP34DT05-A (PDM). Вибромотор управляется PWM, а RTC построены на PCF85063ATL по I2C с отдельной линией прерывания.

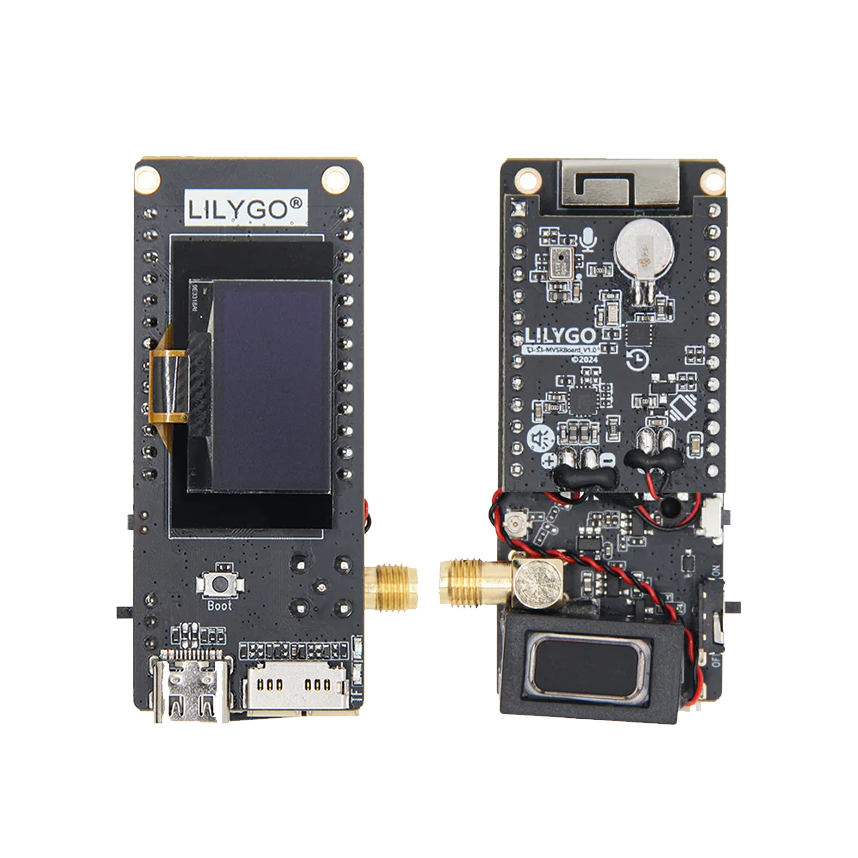

T3-S3 MVSR оснащается OLED 0,96″ на SSD1306 с разрешением 128×64 и интерфейсом I2C, а также поддерживает TF-карту. Питание возможно от USB или LiPo 3,7 В, а зарядка по USB заявлена как 5 В 500 мА; на плате есть кнопки Reset и Boot. Для разработки доступны примеры под PlatformIO и Arduino IDE, включая демонстрации вибрации, RTC, воспроизведения с SD и сценарии «walkie-talkie» для LoRa.
FAQ LILYGO T3-S3 MVSR LoRa
Какие беспроводные интерфейсы есть у LILYGO T3-S3 MVSR?
Устройство сочетает Wi‑Fi 2,4 ГГц и Bluetooth 5.0 на стороне ESP32-S3, а также LoRa-радиомодуль (вариант зависит от версии платы).
Какие ключевые аудио-компоненты предусмотрены в LILYGO T3-S3 MVSR?
На плате есть динамик через усилитель MAX98357A (I2S), а также микрофон; в зависимости от ревизии может использоваться I2S-микрофон или PDM-микрофон.
Какие элементы индикации и хранения данных есть у LILYGO T3-S3 MVSR?
Предусмотрен OLED-дисплей 0,96″ 128×64 на SSD1306 по I2C и поддержка TF-карты для хранения файлов.
Чем полезны вибромотор и RTC в LILYGO T3-S3 MVSR?
Вибромотор дает тактильные уведомления, а RTC PCF85063 помогает вести точное время и запускать события по расписанию без постоянного подключения к сети.
