Компактная плата LILYGO T-Display S3 AMOLED на ESP32-S3R8 с двумя ядрами до 240 МГц, 1,91″ AMOLED-экраном RM67162 (240×536), Wi-Fi, Bluetooth 5, зарядкой Li-Po 500 мА и кнопками IO0/21.
Версии V1.0/V2.0-touch, SPI/I2C, Arduino/MicroPython. Для носимых IoT-гаджетов, игр, мониторов.
Технические характеристики LILYGO T-Display S3 AMOLED
| Параметр | Значение |
|---|---|
| MCU | ESP32-S3R8 Dual-core LX7 |
| Частота процессора | 240 МГц (WiFi) |
| SRAM | 512 КБ |
| Flash | 16 МБ (128 Мбит) |
| PSRAM | 8 МБ OPI |
| Wi-Fi | 2.4 ГГц 802.11 b/g/n |
| Bluetooth | 5 (LE) Support Mesh |
| Диагональ экрана | 1.91 дюйма |
| Разрешение экрана | 240(RGB)×536 |
| Контроллер экрана | RM67162 |
| Интерфейс экрана | SPI / QSPI |
| Активная область экрана | 19.8×44.22 мм |
| Угол обзора экрана | IPS >178° |
| Яркость экрана | 350 нит |
| Детекция батареи | IO04 |
| Зарядный контроллер | TP4054 / TP4065 500 мА |
| Разъем батареи | JST PH2.0 1.25 мм |
| Кнопка Boot | IO0 |
| Кнопка Reset | IO21 (V2.0 IO45) |
| SPI CLK экрана | IO12 |
| SPI MOSI экрана | IO11 |
| SPI CS экрана | IO10 |
| SPI DC экрана | IO40 |
| I2C SDA (Touch) | IO8 |
| I2C SCL (Touch) | IO9 |
| UART TX | IO43 |
| UART RX | IO44 |
| Размер платы | 55×35×6 мм |
| Вес | 20-30 г |
| Потребление (WiFi on) | 90-230 мА |
| Потребление (sleep) | 230 мкА |
| USB | USB-C UART0 / CDC / JTAG |
| Flash Mode | QIO 80 МГц |
Обзор LILYGO T-Display S3 AMOLED

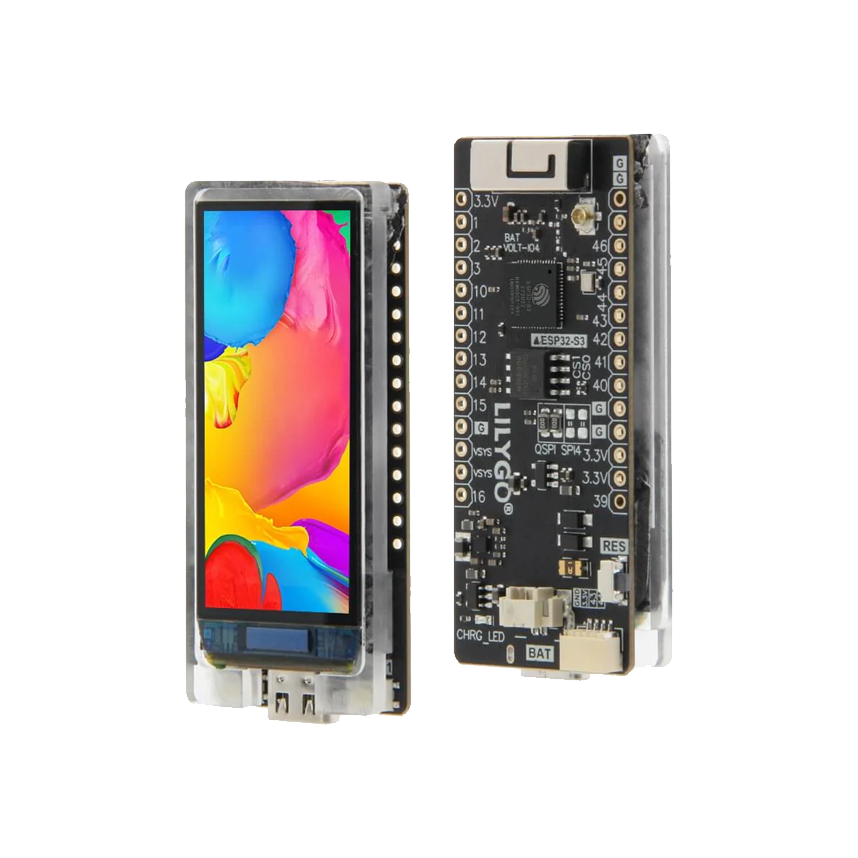

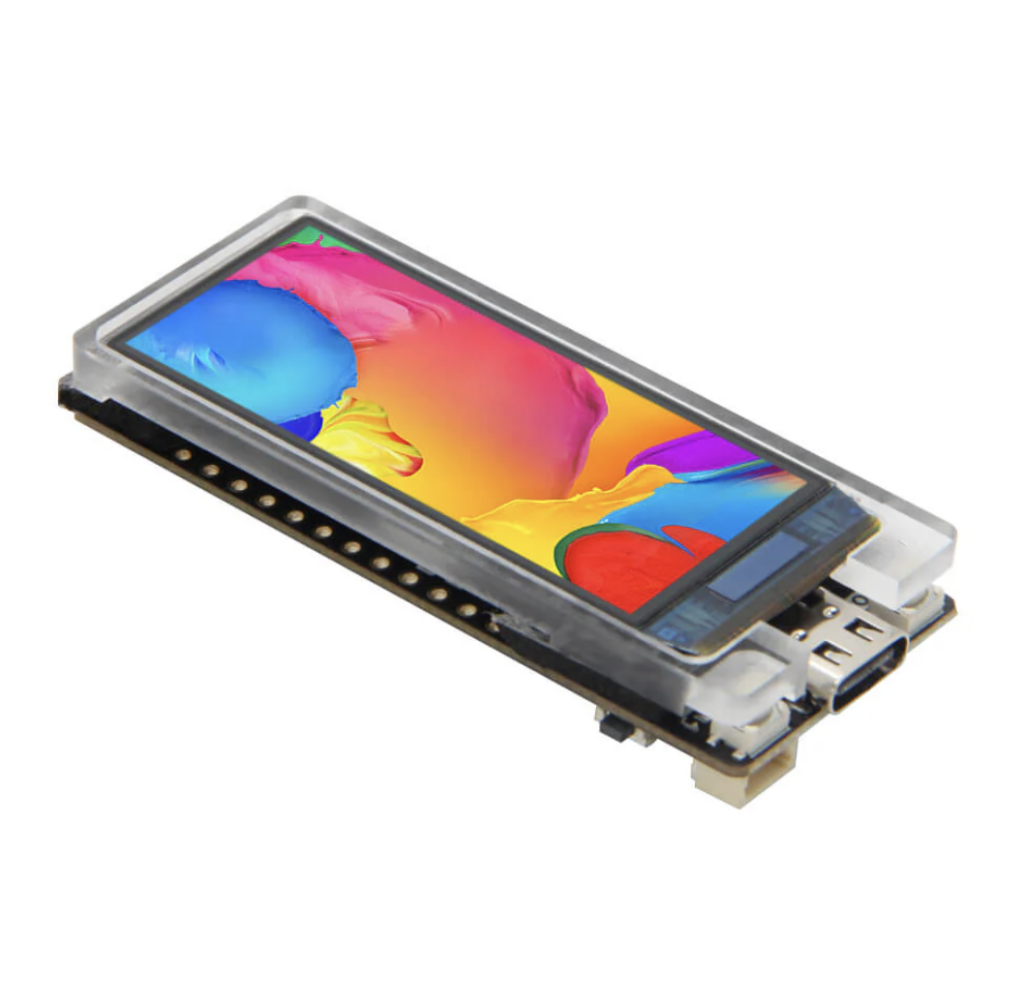

LILYGO T-Display S3 AMOLED — это компактная плата разработки для создания умных устройств. Она сочетает мощный процессор и яркий экран, чтобы инженеры, студенты и любители электроники могли быстро воплощать идеи в жизнь. Двухъядерный чип ESP32-S3R8 работает на частоте до 240 МГц с 512 КБ оперативной памяти. Плата имеет 16 МБ флеш-памяти и 8 МБ быстрой PSRAM, что позволяет хранить программы и данные без задержек.

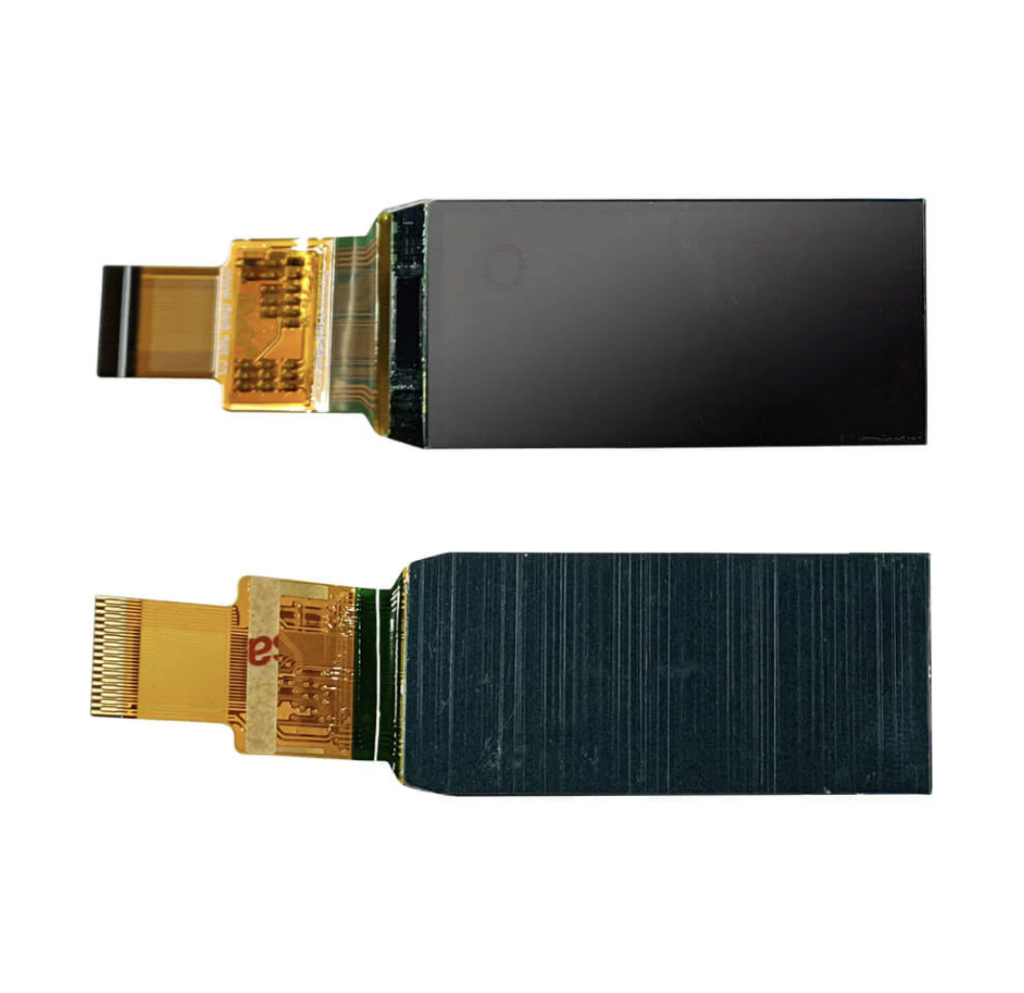

Экран размером 1,91 дюйма использует технологию AMOLED с контроллером RM67162. Разрешение 240 на 536 пикселей дает четкую картинку, а интерфейс SPI обеспечивает быструю работу. Активная область 19,8 на 44,22 мм видна под любым углом благодаря IPS-панели. Яркость достигает 400 нит, контраст превышает 100 тысяч к одному, а в режиме ожидания ток меньше 1 микроампера. Это делает плату идеальной для устройств, которые работают от батареи.
Плата оснащена кнопками Boot на IO0, Reset и IO21 для удобного управления. Есть детектор напряжения батареи на IO04 и зарядник TP4054 для аккумуляторов Li-Po или Li-Ion через разъем JST PH2.0. Связь идет по Wi-Fi 2,4 ГГц и Bluetooth 5 с поддержкой LE и Mesh-сетей, усиленных 3D-антенной. Пины включают SPI для экрана (IO11-14), I2C на IO48 и IO9, UART на IO43 и IO44. Размеры около 55 на 35 на 6 мм, вес 20-30 граммов — удобно для носимых гаджетов.

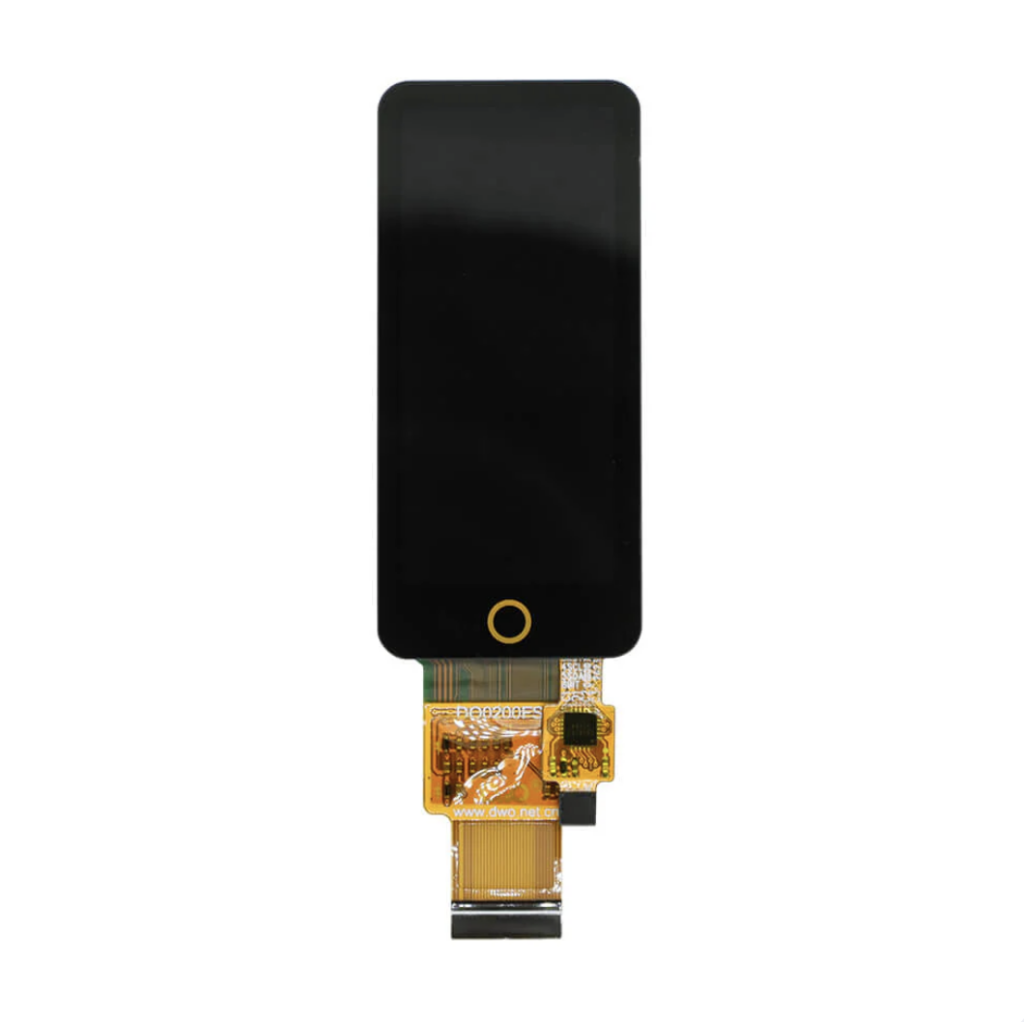

Доступны версии V1.0 без сенсора и V2.0 с улучшенными кнопками на IO0, IO21 и IO45. Сенсорная модель добавляет CTP по I2C с поддержкой жестов. Программируют через Arduino IDE, PlatformIO или MicroPython. Библиотеки помогают рисовать интерфейсы LVGL с анимациями и градиентами. Примеры кода показывают, как делать часы, мониторы погоды, игры или BLE-сканеры.
T-Display S3 AMOLED подходит для фитнес-трекеров, IoT-датчиков и портативных экранов. Низкое потребление в 10 милливатт дает автономность до недели на батарее 500 мАч. Комплект включает плату, кабель USB-C, пины Grove и STEMMA. Это надежный инструмент для изучения беспроводных технологий и прототипов.
FAQ LILYGO T-Display S3 AMOLED
Какие беспроводные возможности у платы?
Поддержка Wi-Fi 2.4 ГГц 802.11 b/g/n и Bluetooth 5 (LE) с Mesh-сетями, усиленными 3D-антенной для стабильного сигнала.
Каковы характеристики экрана?
AMOLED-панель 1.91 дюйма, SPI/QSPI интерфейс, активная область 19.8×44.22 мм, IPS-углы обзора >178°, яркость 350-400 нит, контраст >100000:1.
Какие версии платы доступны?
V1.0 basic без тач (кнопки IO9/10/21), V2.0 с кнопками IO0/21/45, Touch-версия с CTP I2C на IO8/9 для жестов.
Для каких проектов подходит плата?
Носимые гаджеты, IoT-мониторы, портативные игры, фитнес-трекеры благодаря зарядке Li-Po 500 мА, низкому потреблению <10 мВт и Arduino/MicroPython.
