LILYGO T3 S3 e-Paper с ESP32-S3FH4R2, 2,13″ e-Ink дисплеем 250×122, LoRa SX1262 на 868/915 МГц, Wi-Fi 2,4 ГГц и Bluetooth 5. LE. 4 МБ Flash, 2 МБ PSRAM, MicroSD, USB-C и LiPo 3,7 В.
Идеально для IoT-сетей, мониторинга и смарт-дисплеев с долгой автономностью. Поддержка Arduino IDE и GitHub-примеров.
Технические характеристики LILYGO T3 S3 e-Paper
| Параметр | Значение |
|---|---|
| Микроконтроллер | ESP32-S3FH4R2 |
| Архитектура CPU | Xtensa LX7, 2 ядра |
| Максимальная частота CPU | 240 МГц |
| Flash-память | 4 МБ |
| PSRAM | 2 МБ |
| Wi-Fi | 2.4 ГГц 802.11 b/g/n |
| Bluetooth | 5.0 LE |
| LoRa-трансивер | SX1262 |
| Частоты LoRa | 868/915 МГц |
| Дисплей | 2.13″ e-Ink |
| Модель дисплея | DEPG0213BN |
| Разрешение дисплея | 250×122 |
| Размер области | 48.55×23.70 мм |
| Интерфейс дисплея | SPI |
| Слот карты памяти | MicroSD |
| Питание USB | Type-C |
| Питание аккумулятор | LiPo 3.7 В |
| Кнопки | Reset, Boot |
| Разъём антенны | IPEX |
| Напряжение IO | 3.3 В |

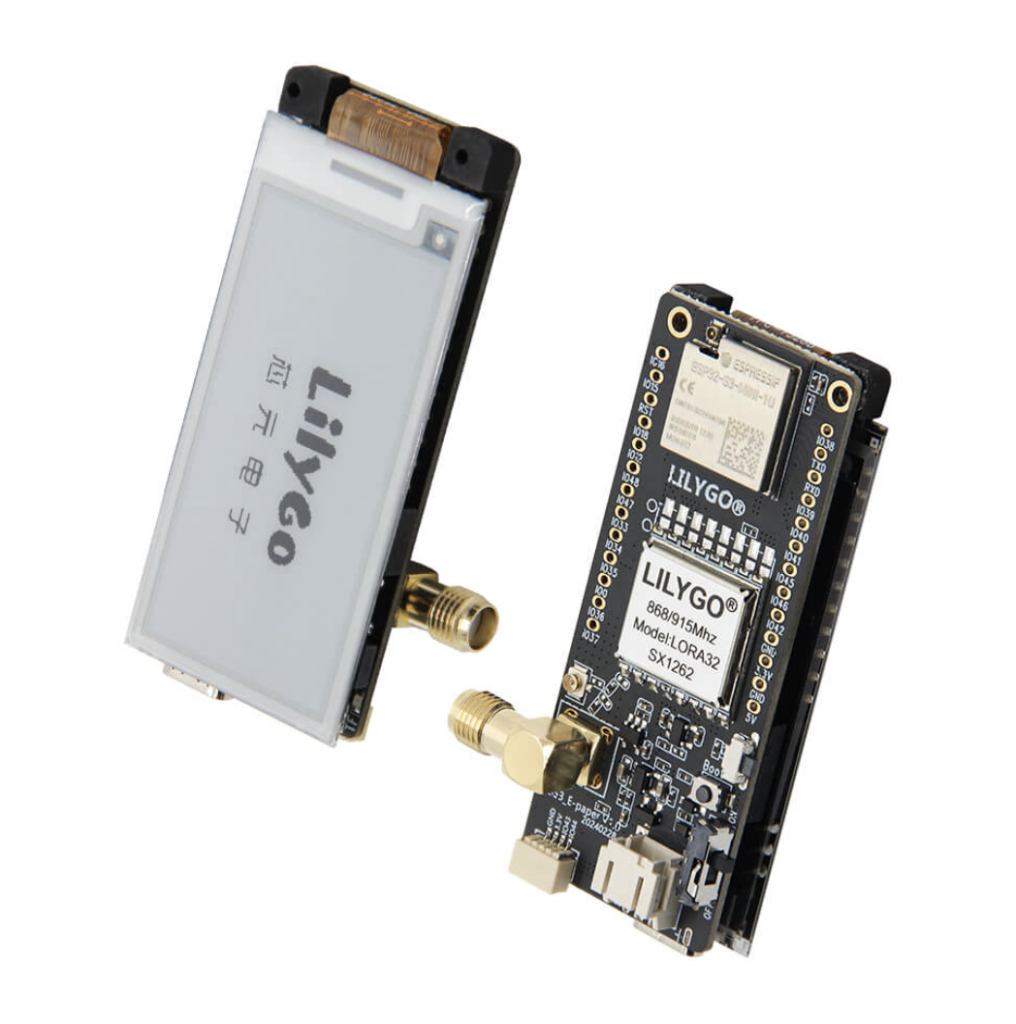

Обзор LILYGO T3 S3 e-Paper
LILYGO T3 S3 e-Paper — это компактная плата для разработчиков, которая сочетает мощный процессор и электронный дисплей. Она помогает создавать умные устройства для Интернета вещей (IoT). Давайте разберём, что делает эту модель особенной.

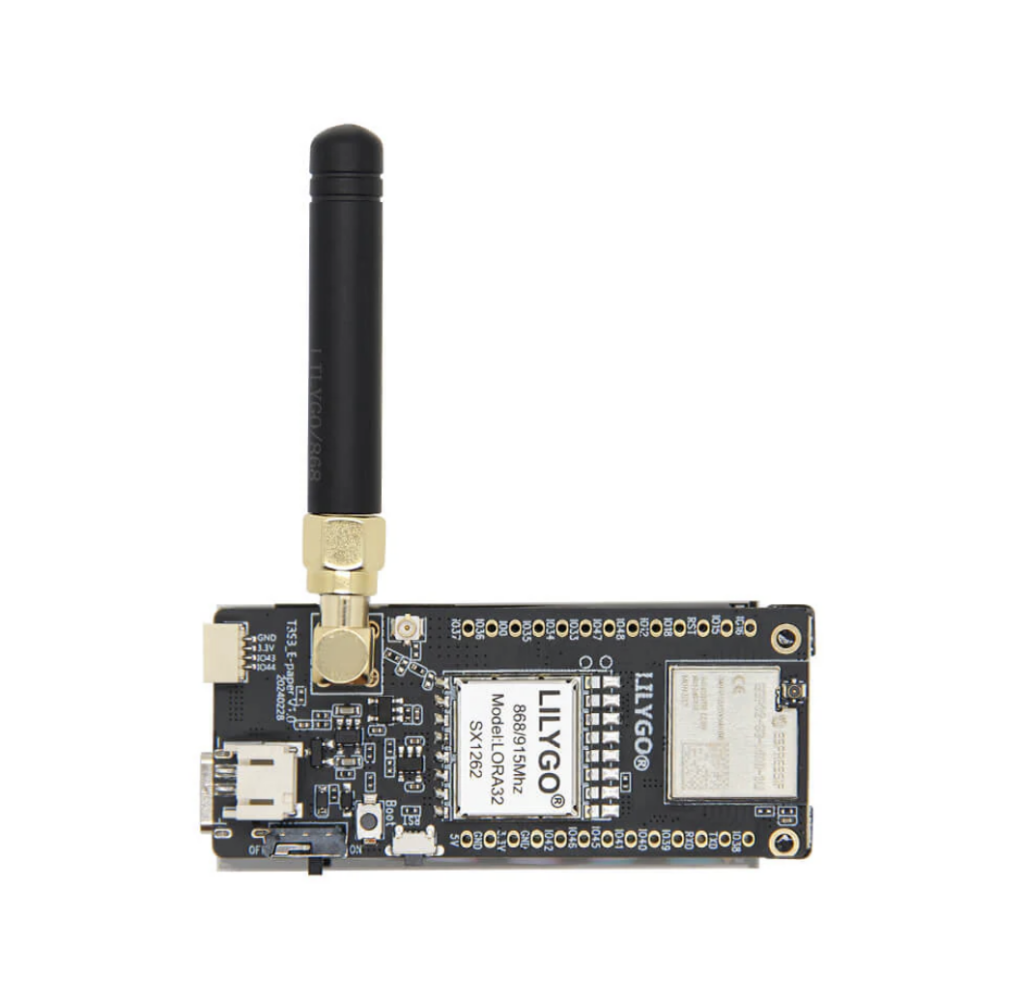

Модель построена на чипе ESP32-S3FH4R2. Это двухъядерный процессор с частотой до 240 МГц. У неё 4 МБ Flash-памяти и 2 МБ PSRAM. Есть слот для MicroSD-карты, чтобы хранить много данных. Беспроводные функции включают Wi-Fi на 2,4 ГГц и Bluetooth 5.0 LE. Главная фишка — модуль LoRa с чипами SX1262 или SX1276 для частот 868/915 МГц. Есть версия с SX1280 на 2,4 ГГц. К антенне подключается через разъём IPEX, что даёт дальнюю связь до 10 км и больше.

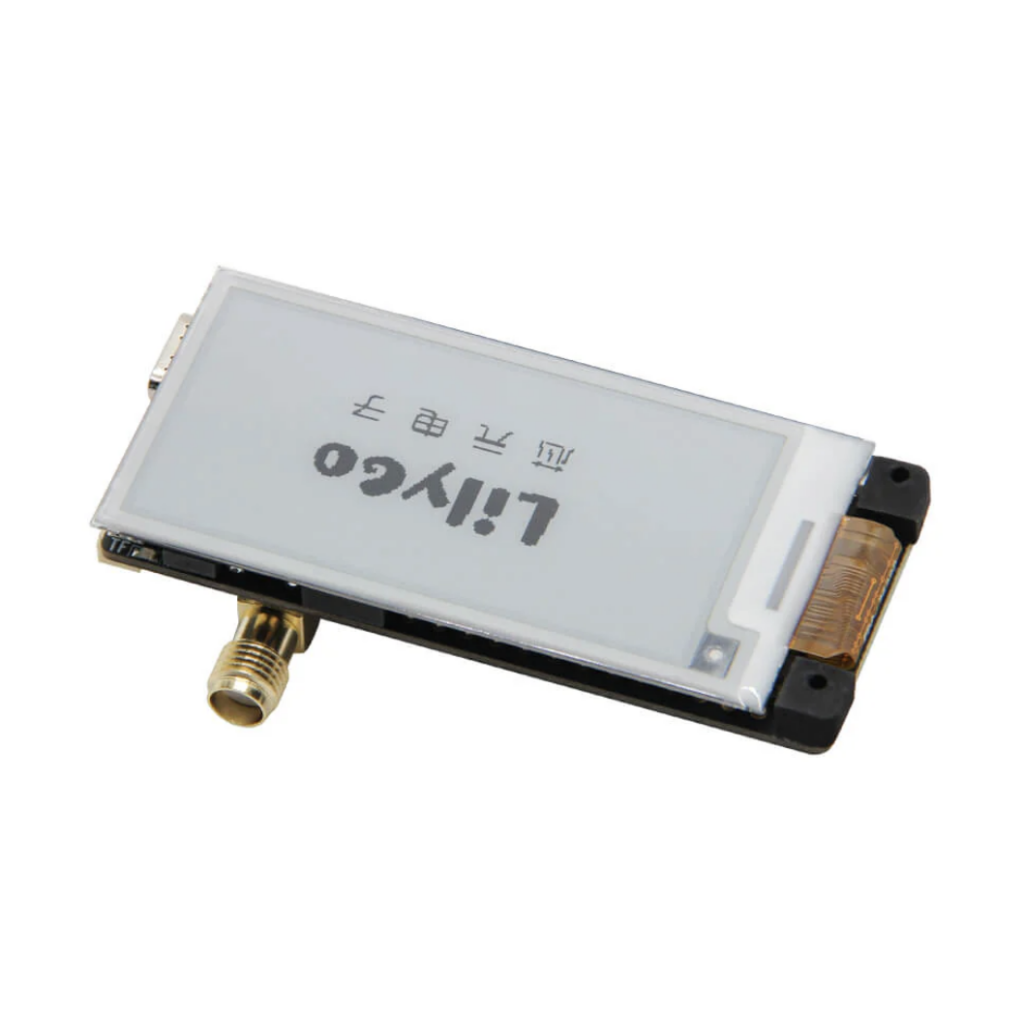

Дисплей — 2,13-дюймовый e-Ink DEPG0213BN. Разрешение 250×122 пикселя, область показа 48,55×23,70 мм. Он чёрно-белый, почти не тратит энергию и хорошо читается на солнце. Питание идёт от USB Type-C или аккумулятора LiPo 3,7 В. Есть переключатель батареи и встроенный зарядник. На плате кнопки Reset и Boot для удобной работы.
Интерфейсы простые: много GPIO-пинов для датчиков. Размеры компактные, плата помещается в карман. Для программирования подходят Arduino IDE, PlatformIO и ESP-IDF. На GitHub есть готовые примеры для экрана, LoRa и Wi-Fi. Библиотеки вроде GxEPD2 упрощают код.
Эта модель годится для сенсорных сетей, мониторинга в поле и смарт-дисплеев. Благодаря режиму сна процессор жрёт всего микроамперы. Автономность — на дни или недели. Разработчики оценят баланс мощности и экономии энергии.
FAQ LILYGO T3 S3 e-Paper
Какой процессор в LILYGO T3 S3 e-Paper?
ESP32-S3FH4R2, двухъядерный Xtensa LX7 с частотой до 240 МГц, Wi-Fi 2,4 ГГц и Bluetooth 5.0 LE.
Какие характеристики дисплея?
2,13″ e-Ink DEPG0213BN, разрешение 250×122 пикселей, размер области 48,55×23,70 мм, чёрно-белый.
Что входит в беспроводные возможности?
LoRa SX1262 на частотах 868/915 МГц с разъёмом IPEX, плюс Wi-Fi и Bluetooth для связи на разные расстояния.
Как организовано питание и память?
Питание от USB Type-C или LiPo 3,7 В, память 4 МБ Flash, 2 МБ PSRAM и слот MicroSD.
