Круглая сенсорная плата LILYGO T-RGB на базе ESP32-S3R8 с дисплеем 2.1 или 2.8 дюйма, разрешением 480×480, Wi-Fi, Bluetooth 5, 16 МБ PSRAM, 8 МБ Flash, слотом microSD и USB-C.
Двухъядерный процессор Xtensa LX7, тач-чипы CST820 или GT911, IO-экспандер XL9535. Для IoT, смарт-устройств, Arduino IDE.
Технические характеристики LILYGO T-RGB
| Параметр | Значение |
|---|---|
| Микроконтроллер | ESP32-S3R8 |
| Ядра | Двухъядерный Xtensa LX7 |
| Частота процессора | До 240 МГц |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5 (LE + Mesh) |
| PSRAM | 16 МБ |
| Flash | 8 МБ |
| Дисплей | IPS TFT LCD ST7701S |
| Разрешение дисплея | 480×480 |
| Интерфейс дисплея | 3-wire SPI + 18-bit RGB |
| Размер дисплея (2.1″) | 2.1 дюйма |
| Размер дисплея (2.8″) | 2.8 дюйма |
| Тач 2.1″ полукруглый | FT3267 |
| Тач 2.1″ полный круг | CST820 |
| Тач 2.8″ полный круг | GT911 |
| USB | USB-C |
| Слот карты | microSD |
| IO-экспандер | XL9535 |
| Кнопки | Boot, Reset |
| Пин батареи | IO04 |
| Разъем расширения | Grove I2C |
| Программирование | Arduino IDE, VS Code |
Обзор LILYGO T-RGB

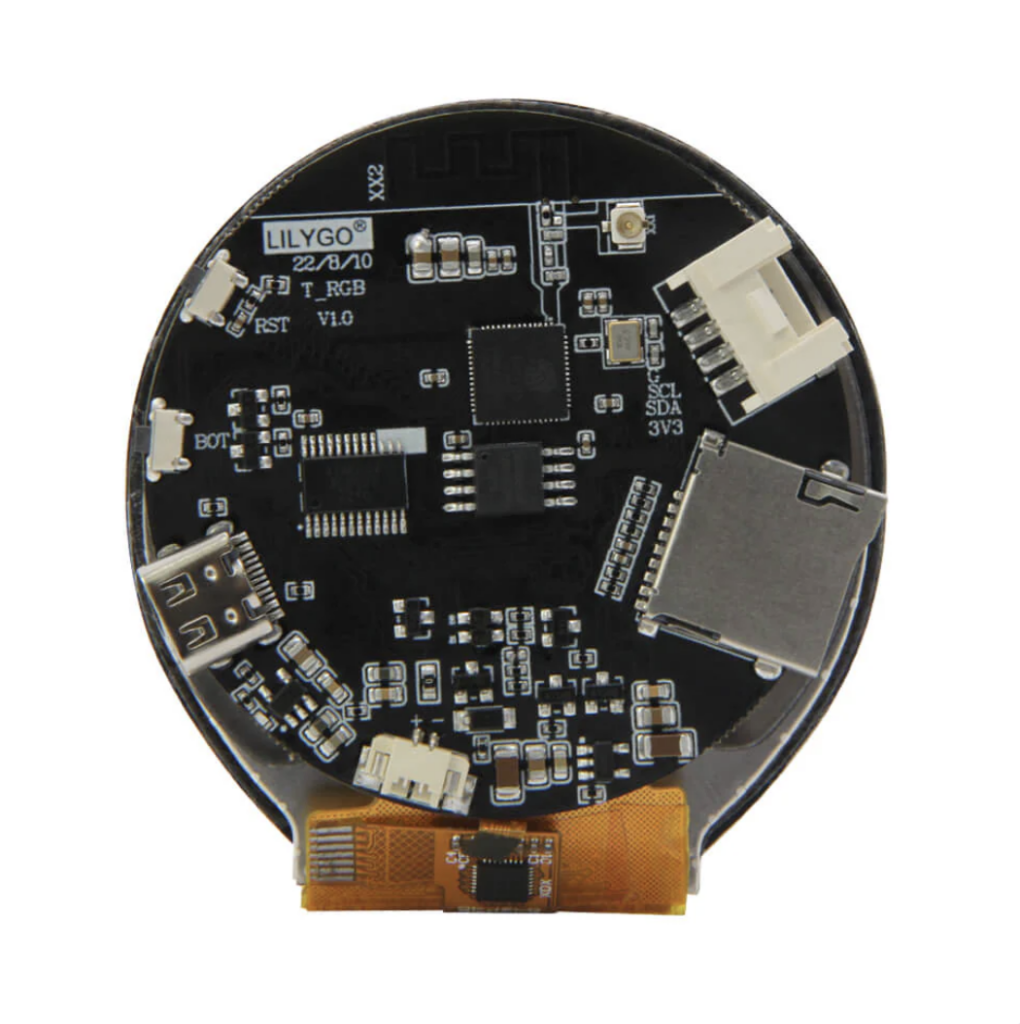

LILYGO T-RGB — это первая круглая сенсорная плата разработки с дисплеем на базе ESP32-S3R8. Она подходит для создания умных устройств, интерфейсов и IoT-проектов. Модель имеет компактный дизайн с круглым экраном 2.1 или 2.8 дюйма.
Процессор ESP32-S3R8 — это двухъядерный чип Tensilica Xtensa LX7. Он работает на частоте до 240 МГц. Поддерживает Wi-Fi 802.11 b/g/n и Bluetooth 5 с функциями BLE и BT mesh. Программировать плату просто через Arduino IDE или VS Code. На GitHub есть готовые примеры кода для быстрого старта. Встроены кнопки Boot и Reset. Есть детекция напряжения батареи на пине IO04. Плата подключается по USB-C.

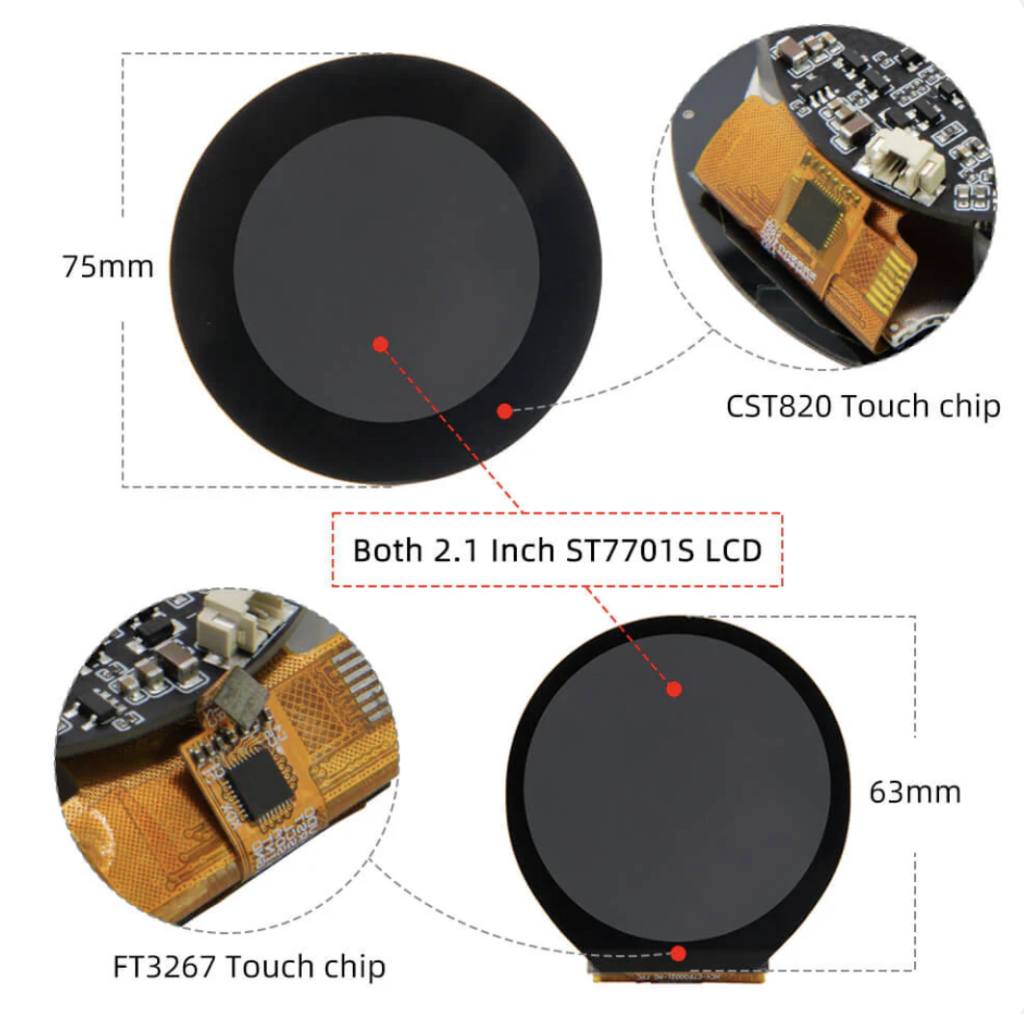

Дисплей — IPS TFT LCD с чипом ST7701S и разрешением 480×480 пикселей. Интерфейс сочетает 3-wire SPI и 18-bit RGB. Для версии 2.1 дюйма тач-чипы — FT3267 для полукруглого стекла или CST820 для полной круглой формы. В 2.8-дюймовой модели стоит GT911. Все экраны имеют одинаковые характеристики дисплея 2.1 дюйма, но разные тач-контроллеры и стекло.
Память включает 16 МБ PSRAM и 8 МБ Flash. Это позволяет хранить данные и запускать сложные приложения. IO-экспандер XL9535 освобождает пины процессора. Есть слот для microSD-карты и разъем Grove I2C. Плата поддерживает LiPo-батареи с мониторингом заряда.

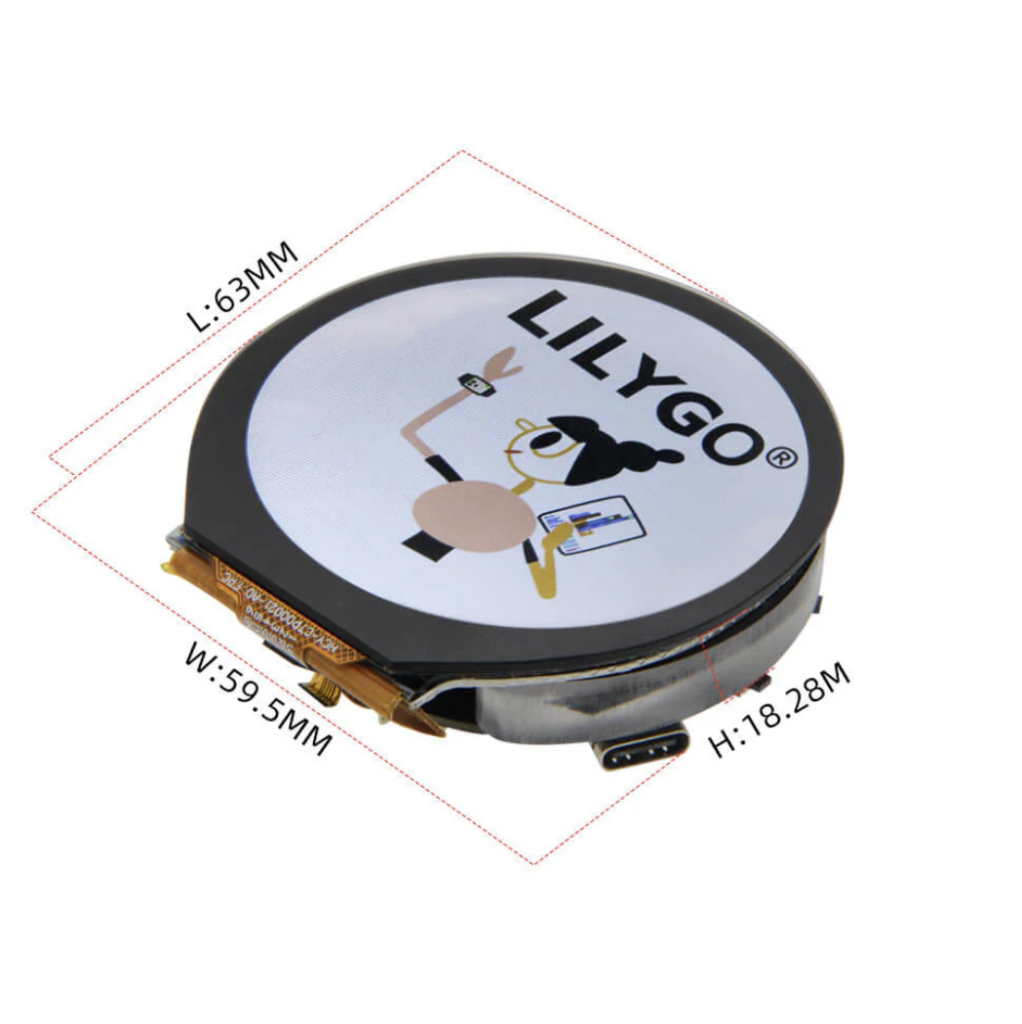

Размеры компактны: 2.1-дюймовые версии подходят для носимых устройств. Пины стандартны для ESP32-S3 — для дисплея, тач-панели, SD и других модулей. Модель идеальна для инженеров, студентов и мейкеров. С ней легко создавать смарт-часы или панели управления. Примеры с LVGL позволяют делать анимации и графику.
FAQ LILYGO T-RGB
Какие размеры дисплея есть у LILYGO T-RGB?
2.1 дюйма или 2.8 дюйма круглый IPS TFT LCD с разрешением 480×480 пикселей.
Какие тач-контроллеры поддерживает плата?
FT3267 для 2.1″ полукруглого, CST820 для 2.1″ полного круга, GT911 для 2.8″ полного круга.
Сколько памяти в LILYGO T-RGB?
16 МБ PSRAM и 8 МБ Flash, плюс слот microSD и IO-экспандер XL9535.
Какие интерфейсы есть на плате?
Wi-Fi 802.11 b/g/n, Bluetooth 5 (LE + Mesh), USB-C, Grove I2C, кнопки Boot и Reset.
