LILYGO T-Embed SI4732 — компактная плата для радиопроектов с ESP32-S3, радиочипом SI4732 и 1,9-дюймовым цветным дисплеем.
Поддерживает FM/AM/SW/LW, Wi-Fi и Bluetooth, энкодер и слот microSD, подходит для портативных приёмников, интернет-радио и учебных проектов.
Технические характеристики LILYGO T-Embed SI4732
| Параметр | Значение |
|---|---|
| Процессор | ESP32-S3 Dual-core LX7 |
| Частота процессора | 240 МГц |
| Флеш-память | 16 МБ |
| PSRAM | 8 МБ Octal SPI |
| Дисплей | 1.9-inch IPS TFT |
| Разрешение дисплея | 320×170 px |
| Драйвер дисплея | ST7789V |
| Радиочип | SI4732-A10 |
| Диапазоны радио | AM/FM/SW/LW/RDS |
| Аудиочип | ES7210 |
| Wi-Fi | 2.4 ГГц 802.11 b/g/n |
| Bluetooth | 5 (LE) |
| Слот хранения | TF Card |
| USB | Type-C |
| Энкодер | Поворотный |
| Кнопки | RST + BOOT |
| Габариты | 98×39×39 мм |
| Зарядное устройство | BQ25896 |
| Мониторинг батареи | BQ27220 |
| Аккумулятор | 3.7 В 900 мАч |
| Светодиоды | APA102 RGB |
| Интерфейсы | SPI, I2C, GPIO |
| FM диапазон | 64-108 МГц |
| AM диапазон | 520-1710 кГц |
| SW диапазон | 2.3-26.1 МГц |
| LW диапазон | 153-279 кГц |
Обзор LILYGO T-Embed SI4732
LILYGO T-Embed SI4732 — это компактная плата разработки для радиопроектов и встраиваемых систем. Модель сочетает микроконтроллер ESP32-S3, цифровой радиоприёмник SI4732 и цветной TFT-дисплей. Такое решение позволяет объединить обработку данных, беспроводную связь и приём аналогового радио в одном устройстве.
T-Embed SI4732 построен на двухъядерном процессоре ESP32-S3 с частотой до 240 МГц и увеличенным объёмом памяти. Флеш-память 16 МБ и PSRAM 8 МБ дают запас для сложных графических интерфейсов и обработки аудио. Наличие Wi-Fi и Bluetooth открывает возможности для интернет-радио, удалённого управления и OTA-обновлений прошивки.
T-Embed SI4732 оснащен радиочипом SI4732-A10 с поддержкой диапазонов FM, AM, коротких и длинных волн. Цифровая обработка сигнала обеспечивает устойчивый приём и гибкую настройку фильтров. Встроенный DSP облегчает реализацию функций автопоиска станций и отображения служебной информации.

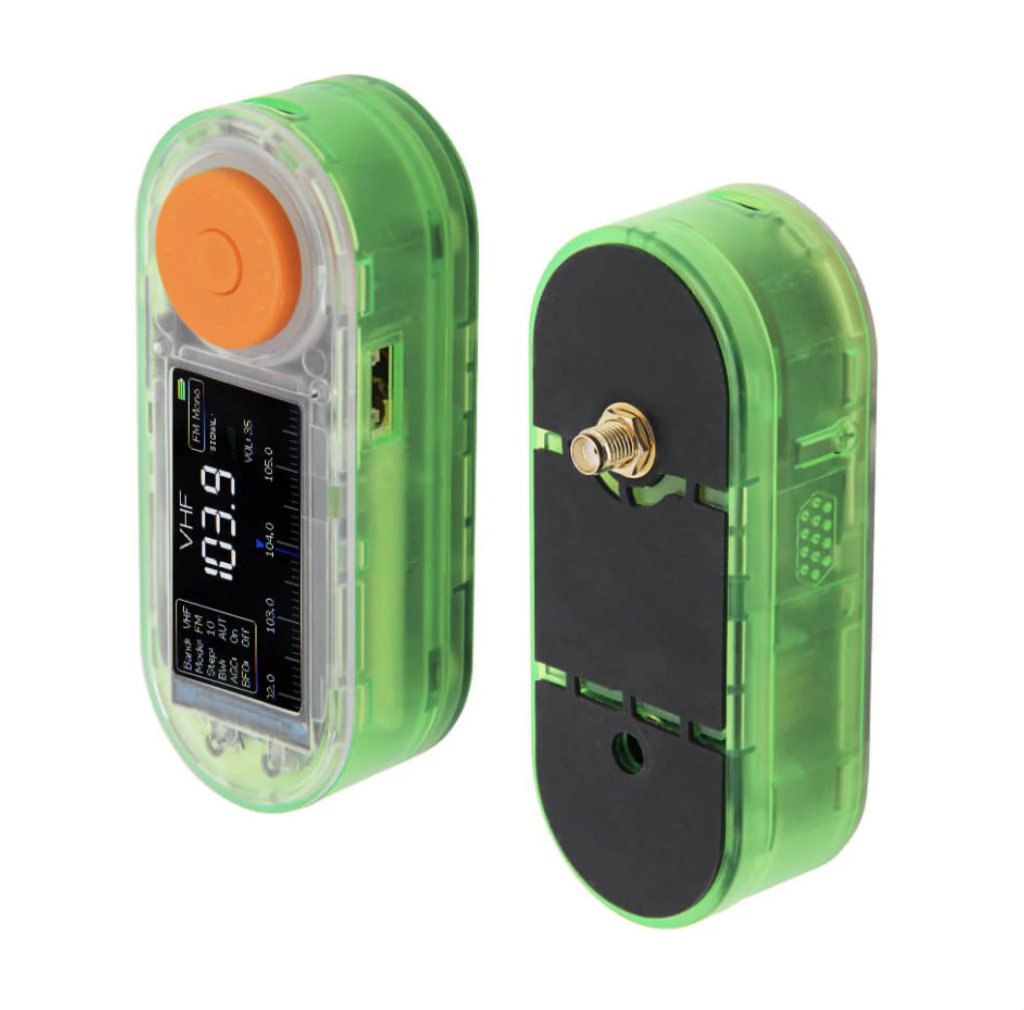

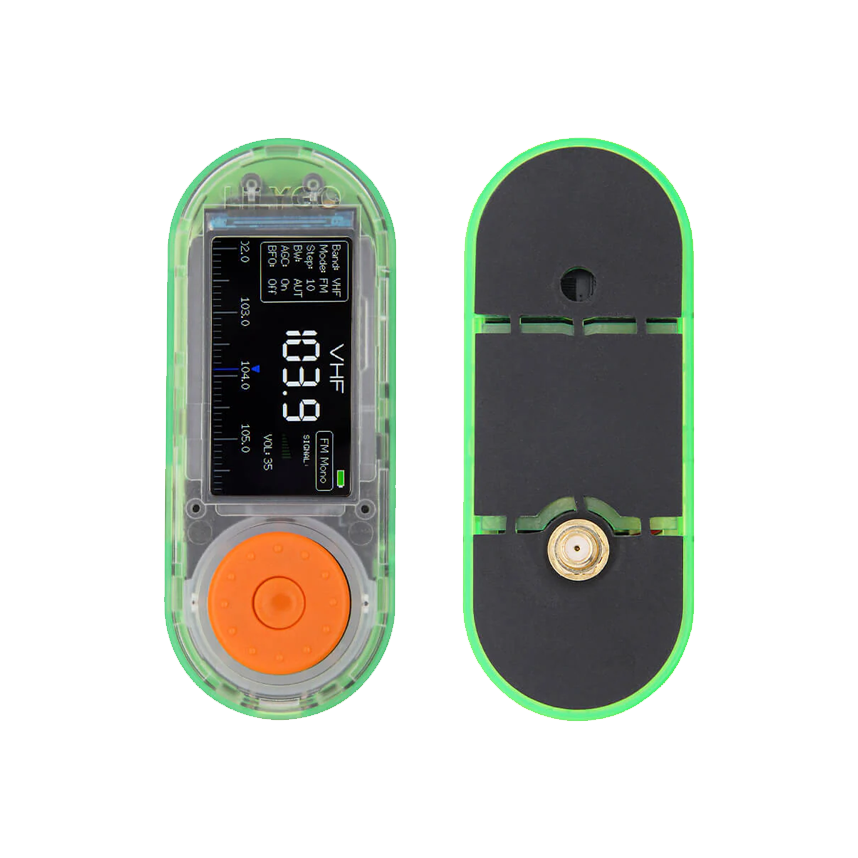

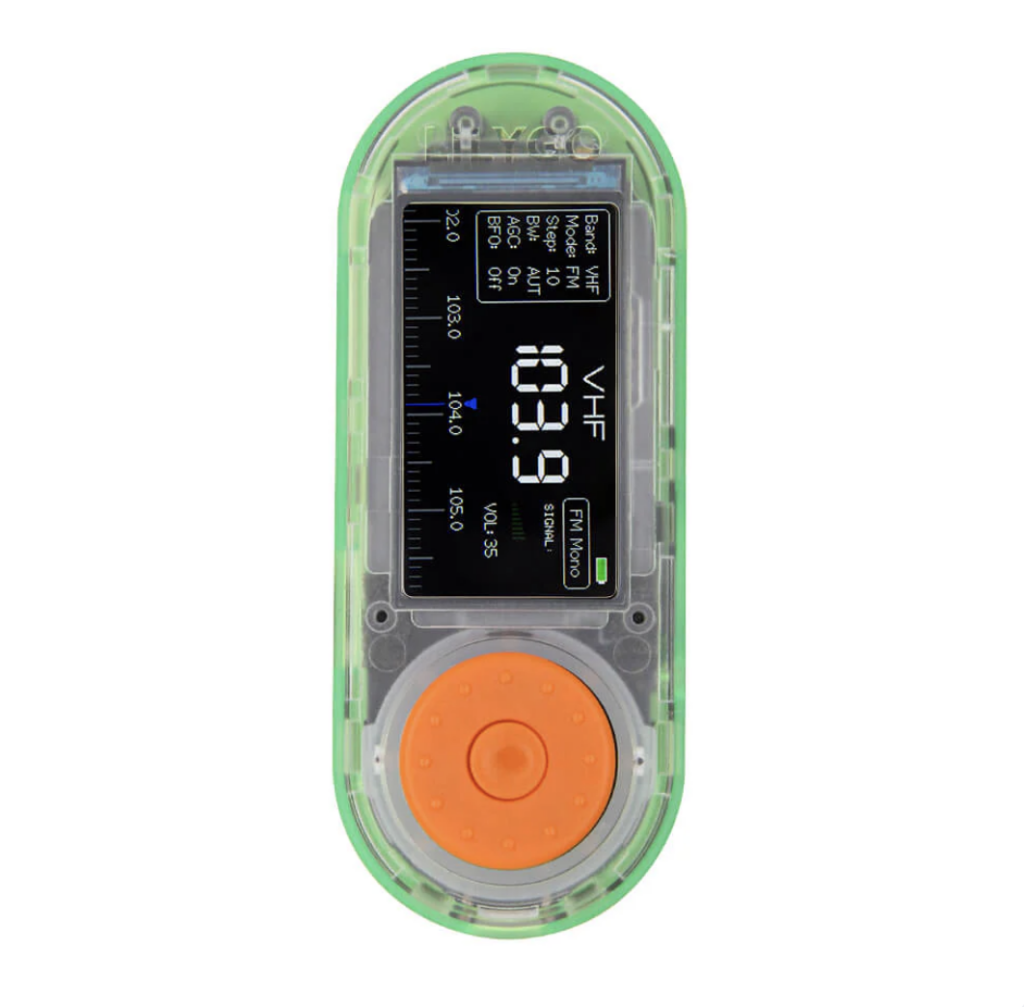

T-Embed SI4732 имеет 1,9-дюймовый цветной IPS-дисплей и поворотный энкодер с кнопкой. Такой интерфейс подходит для создания меню, шкал частоты и панелей управления. Дополняют устройство программируемые светодиоды и слот для карты microSD для хранения данных и аудиозаписей.
T-Embed SI4732 ориентирован на разработчиков и инженерные команды. Плата поддерживает работу в средах Arduino, PlatformIO и ESP-IDF. Доступны примеры прошивок, схемы и документация, что сокращает время запуска проекта. Модель подходит для создания прототипов портативных радиоприёмников, учебных стендов и пользовательских панелей управления.
FAQ LILYGO T-Embed SI4732
Какие диапазоны радио поддерживает устройство?
FM 64-108 МГц, AM 520-1710 кГц, SW 2,3-26,1 МГц, LW 153-279 кГц и RDS для FM-станций.
Какой процессор и память установлены?
Двухъядерный ESP32-S3 на 240 МГц, 16 МБ флеш-памяти, 8 МБ PSRAM и слот microSD.
Какие элементы управления есть?
Поворотный энкодер с кнопкой, кнопки RST и BOOT, APA102 RGB-светодиоды.
Какие интерфейсы доступны?
Wi-Fi 2,4 ГГц, Bluetooth 5 LE, USB Type-C, SPI, I2C, GPIO и аудиовыход с ES7210.
