Компактная плата LILYGO T-QT Pro на чипе ESP32-S3FN4R2 с двумя ядрами до 240 МГц, 4 МБ Flash, 2 МБ PSRAM. Дисплей TFT IPS 0,85 дюйма (128×128 пикселей, 262K цветов), Wi-Fi 802.11 b/g/n, Bluetooth LE 5.0.
STEMMA QT/Qwiic, зарядка LiPo (TP4065), USB-C, GPIO IO00/IO47. Arduino IDE, MicroPython, примеры для IoT-мониторинга и дисплея. Размер 33×18×14 мм.
Технические характеристики LILYGO T-QT Pro
| Характеристика | Значение |
|---|---|
| MCU | ESP32-S3FN4R2 Xtensa LX7 |
| Процессор | Двухъядерный до 240 МГц |
| Flash | 4 МБ |
| PSRAM | 2 МБ |
| SRAM | 512 КБ |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | LE 5.0 |
| Дисплей | GC9107 TFT IPS |
| Разрешение дисплея | 128×128 пикселей |
| Цвета дисплея | 262K |
| Яркость дисплея | 260 кд/м² |
| Интерфейс дисплея | 4-Wire SPI |
| Область дисплея | 15.2064×15.2064 мм |
| GPIO пины | IO00, IO47 |
| Обнаружение батареи | IO04 |
| STEMMA QT пины | SDA (GPIO43), SCL (GPIO44) |
| Питание USB | Type-C |
| Зарядка батареи | TP4065, 400-500 мА |
| Антенна | Встроенная + u.FL |
| Размеры платы | 33×18×14 мм |
| Кнопки | 2 пользователя + Reset |
| Платформы программирования | Arduino, MicroPython |

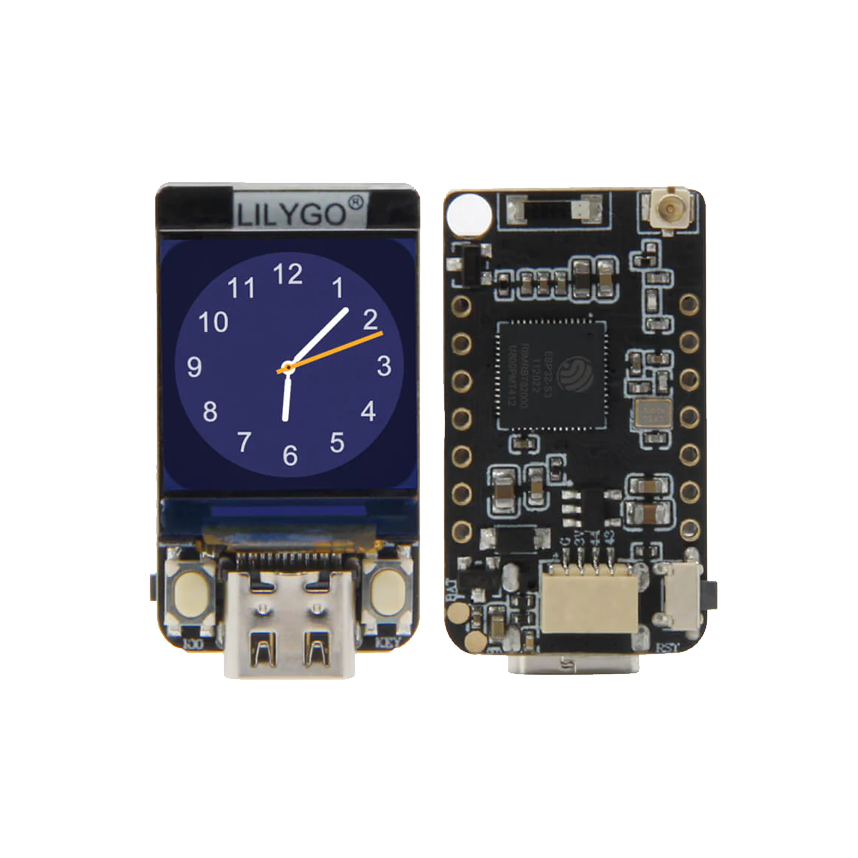

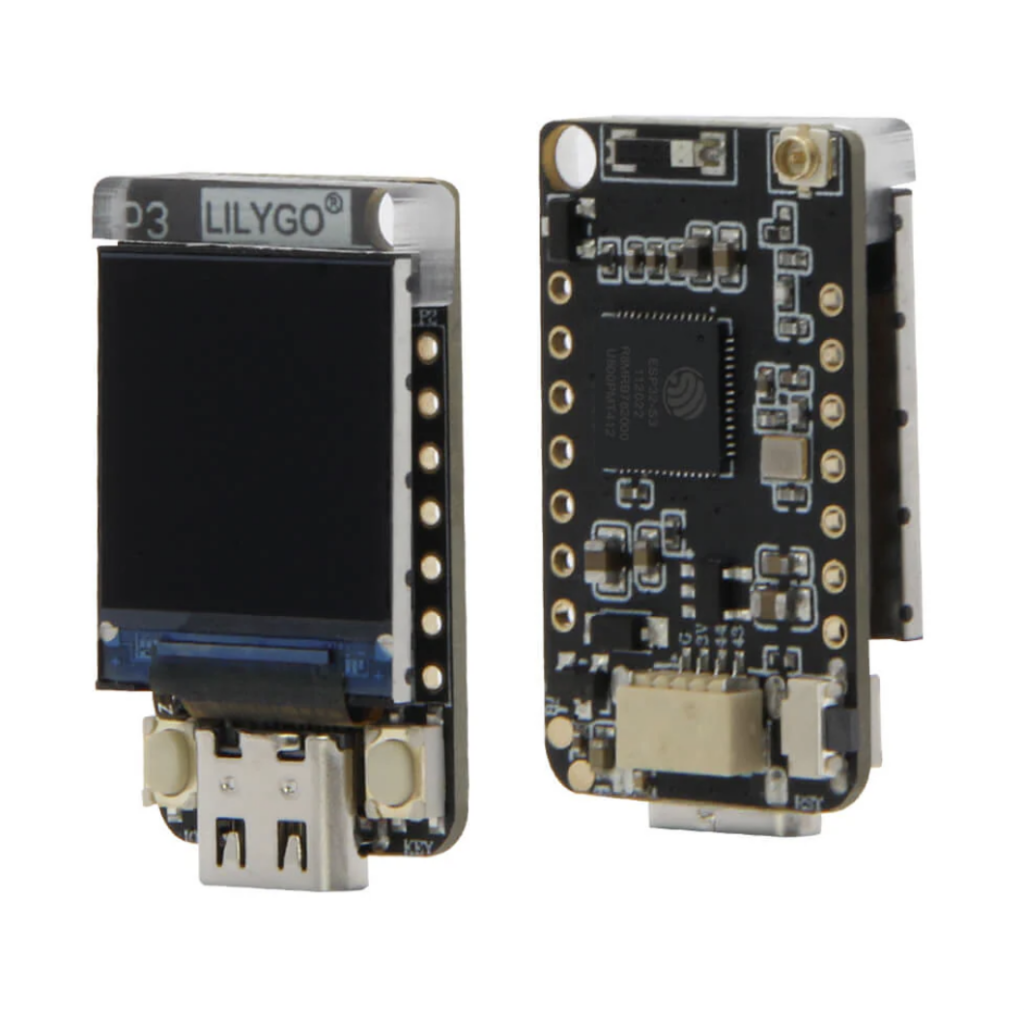

Обзор LILYGO T-QT Pro
LILYGO T-QT Pro — это маленькая умная плата для создания устройств Интернета вещей. Она построена на чипе ESP32-S3FN4R2 с двумя быстрыми ядрами Xtensa LX7, которые работают на частоте до 240 МГц. Встроена память: 4 МБ Flash, 2 МБ PSRAM и 512 КБ SRAM. Это позволяет запускать сложные программы без задержек.
На плате установлен яркий дисплей TFT IPS диагональю 0,85 дюйма с разрешением 128×128 пикселей и 262 тысячами цветов. Яркость достигает 260 кд/м², что хорошо для работы на улице. Дисплей подключается через 4-проводной SPI-интерфейс: CS на GPIO5, DC на GPIO6, подсветка на GPIO10. Беспроводная связь включает Wi-Fi 802.11 b/g/n с каналами до 40 МГц и Bluetooth LE 5.0 с дальнобойным режимом и скоростью 2 Мбит/с. Есть встроенная антенна и разъём u.FL для внешней.

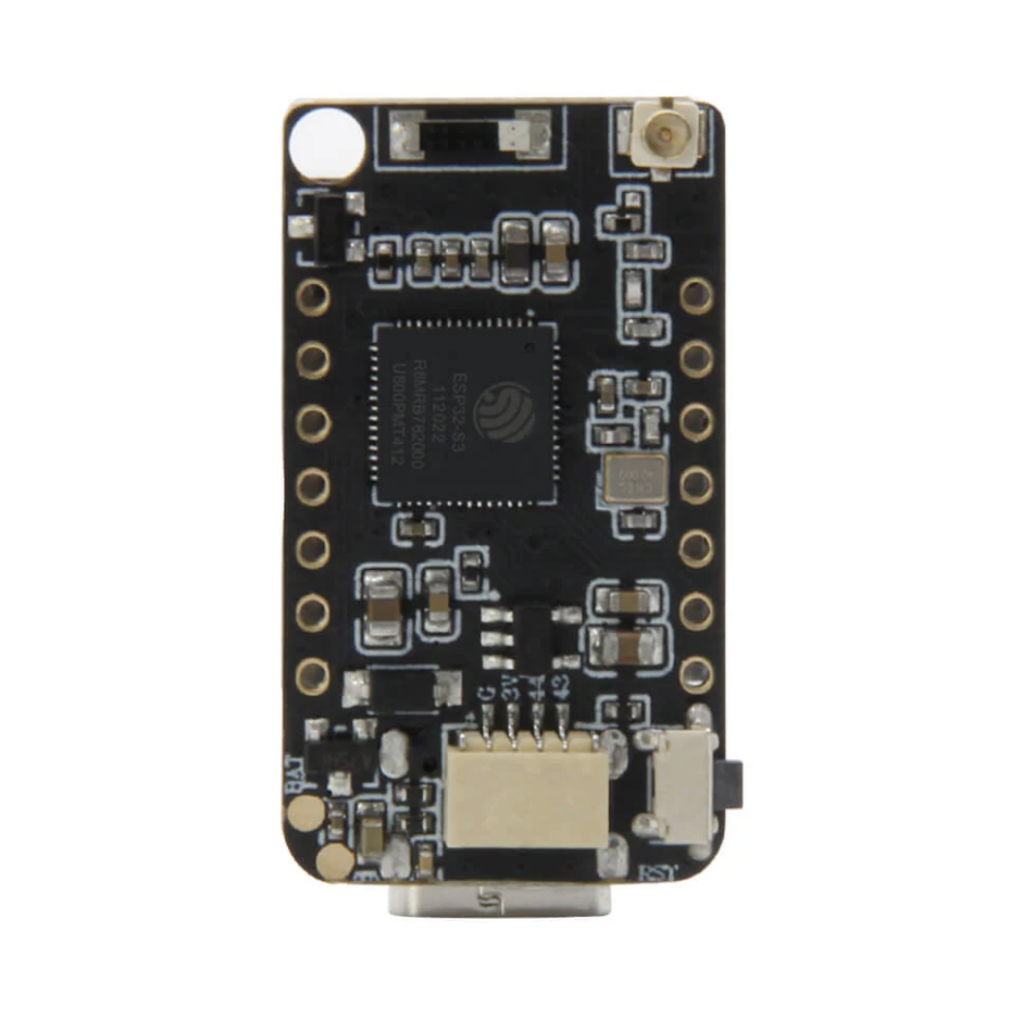

Плата имеет два ряда по 7 контактов с 11 GPIO, включая FSPI, ADC и Sub SPI, плюс линии 5V, 3.3V и GND. Ключевые пины — IO00, IO47 для батареи на IO04. Есть 4-контактный STEMMA QT/Qwiic с 3.3V, GND, GPIO43 (SDA) и GPIO44 (SCL). Две кнопки пользователя, кнопка Reset и USB Type-C для питания и программирования упрощают работу. Размеры компактные: 33×18×14 мм.

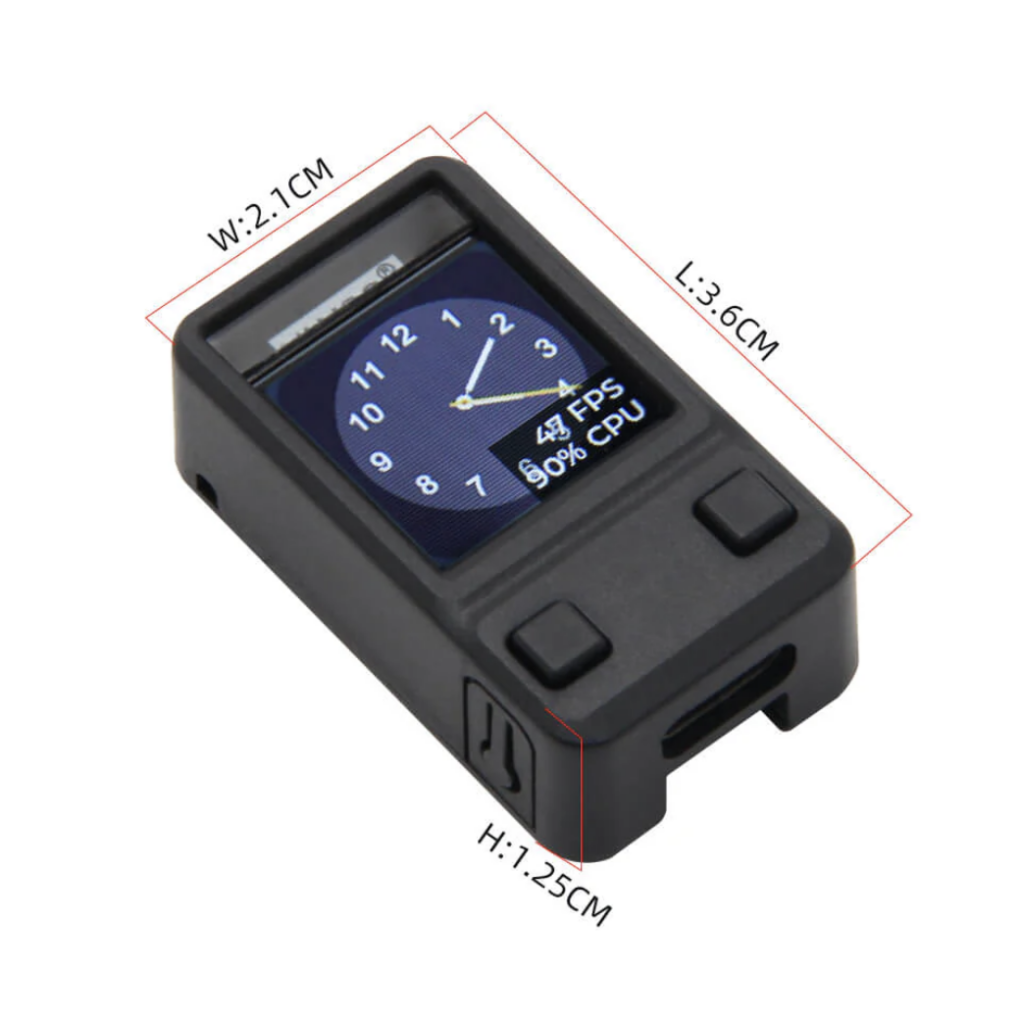

T-QT Pro поддерживает LiPo/Li-ion батареи с зарядкой через чип TP4065 (ток 400-500 мА, trickle-режим при 4V). Мониторинг уровня на IO04, автоматическое переключение питания. Программировать можно в Arduino IDE (SDK 2.0.3+), MicroPython, ESP-IDF, PlatformIO или CircuitPython. На GitHub есть примеры для дисплея, deep sleep, I2C и графики. Подходит для мониторинга сенсоров, часов, анимации и портативных гаджетов. Варианты включают версии с 8 МБ Flash, пайкой пинов или корпусом для защиты.
FAQ LILYGO T-QT Pro
Какой дисплей установлен на плате?
Дисплей GC9107 TFT IPS диагональю 0,85 дюйма имеет разрешение 128×128 пикселей, 262 тысячи цветов, яркость 260 кд/м² и подключается по 4-проводному SPI-интерфейсу.
Какие беспроводные возможности поддерживает плата?
Поддерживается Wi-Fi 802.11 b/g/n до 40 МГц и Bluetooth LE 5.0 с дальнобойным режимом и скоростью 2 Мбит/с, есть встроенная антенна и u.FL-разъём для внешней.
Как организовано питание и зарядка?
Плата работает от USB Type-C или LiPo/Li-ion батареи с зарядкой через TP4056 (ток 400-500 мА), мониторинг уровня на GPIO IO04 и автоматическое переключение.
Какие интерфейсы доступны для подключения?
Есть 11 GPIO (включая IO00, IO47), 4-pin STEMMA QT/Qwiic (GPIO43 SDA, GPIO44 SCL), две кнопки пользователя, кнопка Reset и поддержка Arduino IDE, MicroPython.
