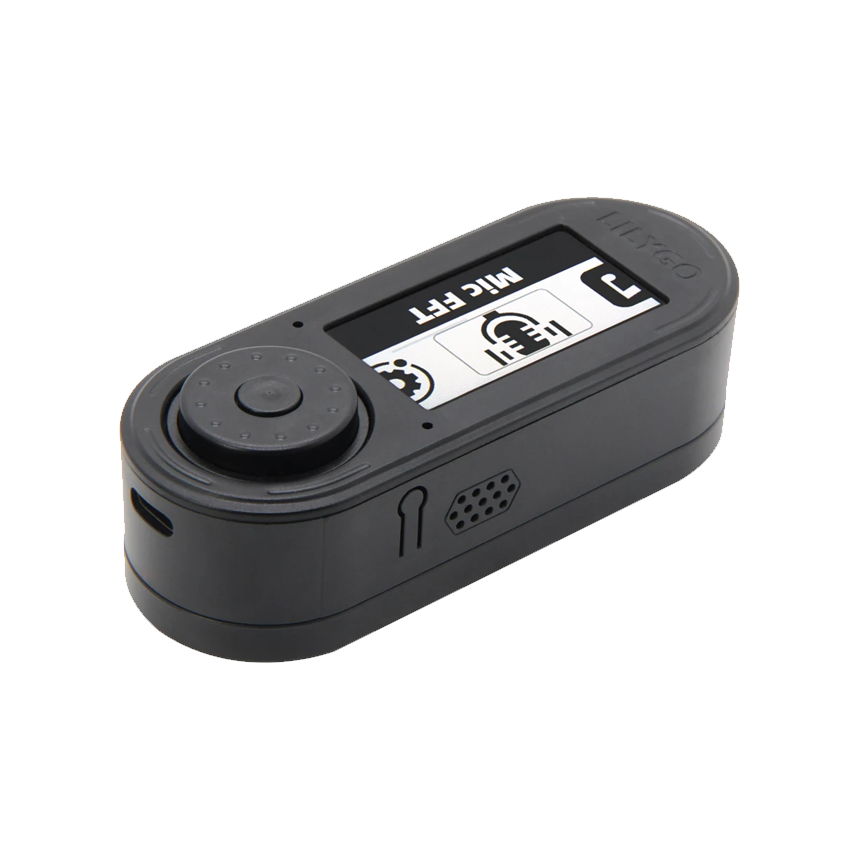

LILYGO T-Embed Shell Kit — защитный корпус из ABS+PC для платы T-Embed с ESP32-S3, 1,9″ IPS-дисплеем 170×320, ротационным энкодером и динамиком.
Доступ к USB Type-C, Li-Po, GPIO и MicroSD. Идеален для IoT-панелей 3D-принтеров, макрокнопок и контроллеров. Поддержка Arduino IDE, габариты 97,5x39x31 мм. (54 слова)
Технические характеристики LILYGO T-Embed Shell Kit
| Характеристика | Значение |
|---|---|
| Материал корпуса | ABS+PC |
| MCU | ESP32-S3 |
| Беспроводные модули | Wi-Fi 802.11 b/g/n, Bluetooth 5, Bluetooth mesh |
| Дисплей | 1.9″ IPS TFT LCD |
| Модель дисплея | ST7789 |
| Яркость дисплея | 350 кд/м² |
| Разрешение дисплея | 170×320 |
| Количество микрофонов | 2 |
| Детенты энкодера | 24 |
| Импульсы энкодера на оборот | 12 на 360° |
| Динамик | 8 Ом 1 Вт |
| RGB-светодиоды | 7 |
| Интерфейс GROVER | 1 |
| GPIO-интерфейс | 2.54 x 8-pin |
| Слот для карты | TF/MicroSD |
| USB-порт | Type-C |
| Интерфейс аккумулятора | 1.25 мм с защитой |
| Габариты | 97.5 x 39 x 31 мм |
| Flash-память | 16 МБ |
| PSRAM | 8 МБ |
Обзор LILYGO T-Embed Shell Kit

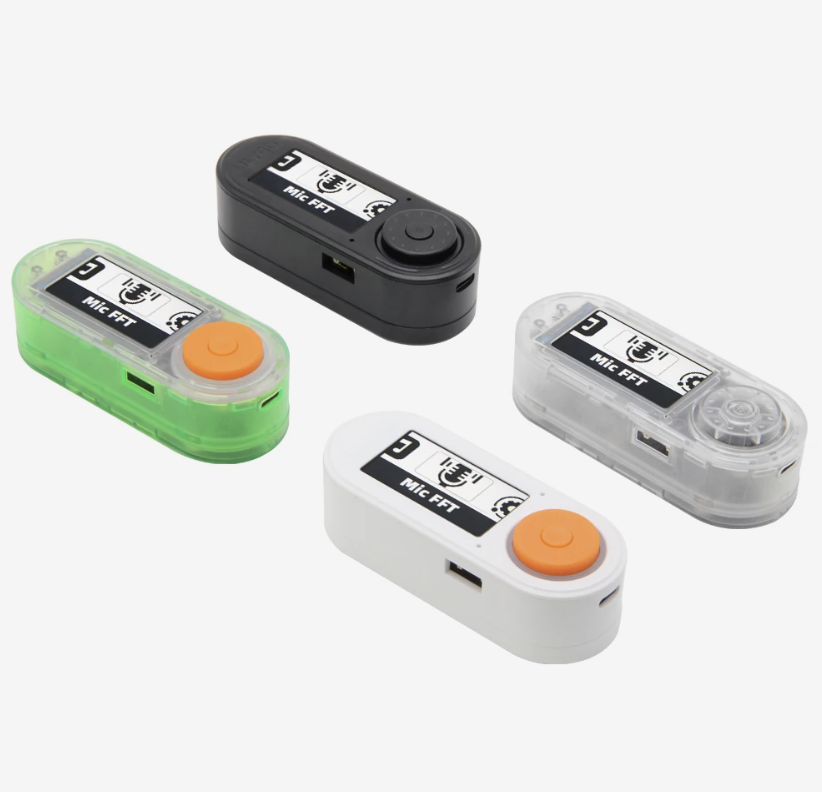

LILYGO T-Embed Shell Kit — это удобный защитный корпус для популярной платы разработки. Он помогает собрать компактное устройство для умных проектов. Корпус сделан из прочных материалов ABS+PC. Доступны варианты Standard, прозрачный, белый, черный и желто-зеленый.
T-Embed Shell Kit подходит только для платы T-Embed с чипом ESP32-S3. Эта плата имеет двухъядерный процессор LX7, 16 МБ Flash и 8 МБ PSRAM. Поддерживает Wi-Fi 802.11 b/g/n и Bluetooth Low Energy 5. Дисплей — 1,9-дюймовый IPS TFT LCD с разрешением 170×320 пикселей и яркостью 350 кд/м². Ротационный энкодер имеет 24 позиции и 12 импульсов на полный оборот. Есть кнопка подтверждения и динамик 8 Ом на 1 Вт. Два микрофона и кольцо из 7 RGB-светодиодов делают устройство ярким.

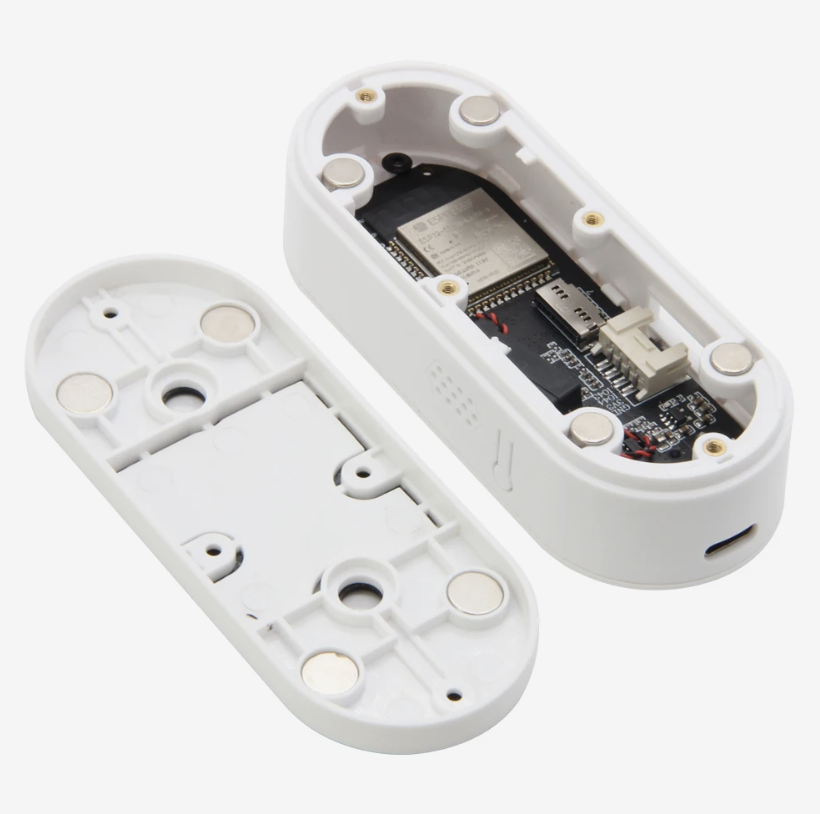

В набор входят части корпуса, прозрачная крышка для экрана и крепеж. Пользователи получают 3D-модели для доработки. Корпус оставляет доступ к портам: USB Type-C, разъем для Li-Po аккумулятора 1,25 мм, слот TF/MicroSD, 2,54×8-pin GPIO, GROVER, JST 1,25 мм 2P, 2,0 мм Male PIN (1x5P и 1x6P), кнопки Reset и Boot.

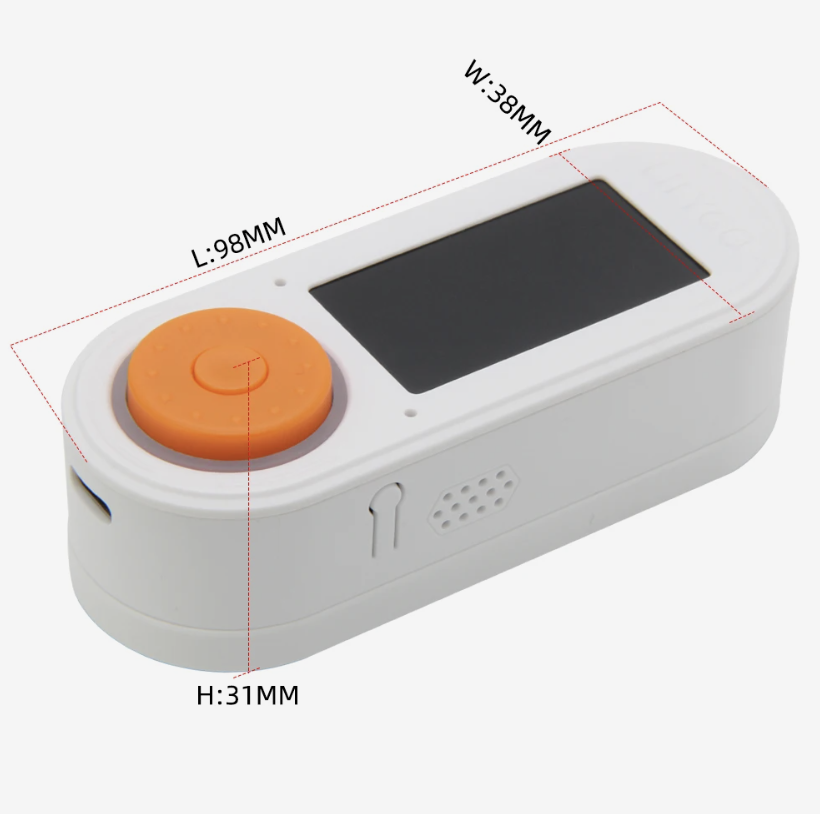

Габариты собранного изделия — около 97,5 x 39 x 31 мм. T-Embed Shell Kit идеален для IoT-проектов. Его используют как панель для 3D-принтеров, макро-кнопок или встроенных контроллеров. Поддержка Arduino IDE и ESP-IDF упрощает программирование. На GitHub есть примеры кода и схемы распиновки.
Этот набор помогает быстро оформить проект в аккуратный вид. Он удобен для хобби и профессиональных задач.
FAQ LILYGO T-Embed Shell Kit
Для какой платы предназначен T-Embed Shell Kit?
Корпус подходит только для платы T-Embed на базе ESP32-S3 Dual-core LX7 с 16 МБ Flash и 8 МБ PSRAM.
Какие интерфейсы доступны в корпусе?
Доступны USB Type-C, слот TF/MicroSD, GPIO 2.54×8-pin, GROVER, JST 1.25 мм 2P для Li-Po аккумулятора и кнопки Reset/Boot.
Какой дисплей используется?
1.9″ IPS TFT LCD (ST7789) с разрешением 170×320 пикселей и яркостью 350 кд/м², плюс ротационный энкодер с 24 детентами.
Какие габариты у собранного изделия?
Размеры составляют 97.5 x 39 x 31 мм. Корпус включает прозрачную крышку и крепежные детали.
