LILYGO T-Embed — компактная плата на базе ESP32-S3 с двухъядерным процессором Xtensa LX7 до 240 МГц, 16 МБ флеш-памяти и 8 МБ PSRAM.
Дисплей IPS TFT LCD 1,9 или 3,5 дюйма с разрешением 320×240, микрофон, динамик, поворотный энкодер. Wi-Fi, Bluetooth 5, слот MicroSD, поддержка LiPo-аккумулятора. Arduino IDE, ESP-IDF. Идеальна для IoT, плееров, интерфейсов.
- Технические характеристики LILYGO T-Embed
- Обзор LILYGO T-Embed
- FAQ LILYGO T-Embed
- Какой микроконтроллер установлен в LILYGO T-Embed?
- Какие беспроводные возможности есть у LILYGO T-Embed?
- Какой дисплей используется в LILYGO T-Embed?
- Какие элементы управления на LILYGO T-Embed?
- Поддерживает ли LILYGO T-Embed аккумуляторы?
Технические характеристики LILYGO T-Embed
| Характеристика | Значение |
|---|---|
| Микроконтроллер | ESP32-S3 |
| Ядра | 2 |
| Архитектура | Xtensa LX7 |
| Частота | 240 МГц |
| Флеш-память | 16 МБ |
| PSRAM | 8 МБ |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5 (LE) |
| Дисплей размер | 1.9 дюйма |
| Дисплей тип | IPS TFT LCD |
| Дисплей драйвер | ST7789 |
| Разрешение дисплея | 170×320 |
| Сенсорный слой | Резистивный |
| Микрофон | Встроенный |
| Динамик | Встроенный |
| Поворотный энкодер | Механический |
| Детенты энкодера | 24 |
| Импульсов на оборот | 12 |
| Кнопки | Boot, RST |
| Слот карты | MicroSD |
| IR-приемопередатчик | Есть |
| Обнаружение батареи | IO04 |
| Контроллер заряда | TP4065 |
| Ток заряда | 550 мА |
| Напряжение заряда | 4.2 В |
| Пин ENCODER_A | IO27 |
| Пин ENCODER_B | IO28 |
| Пин ENCODER_SWITCH | IO29 |
| Пин TOUCH_SDA | IO25 |
| Пин TOUCH_SCL | IO26 |
| Пин LCD_DC | IO21 |
| Пин LCD_RST | IO22 |
| Пин LCD_BL | IO23 |
| Режим flash | DIO |
| Режим PSRAM | OPI |
| Максимальный скетч | 3072 КБ |

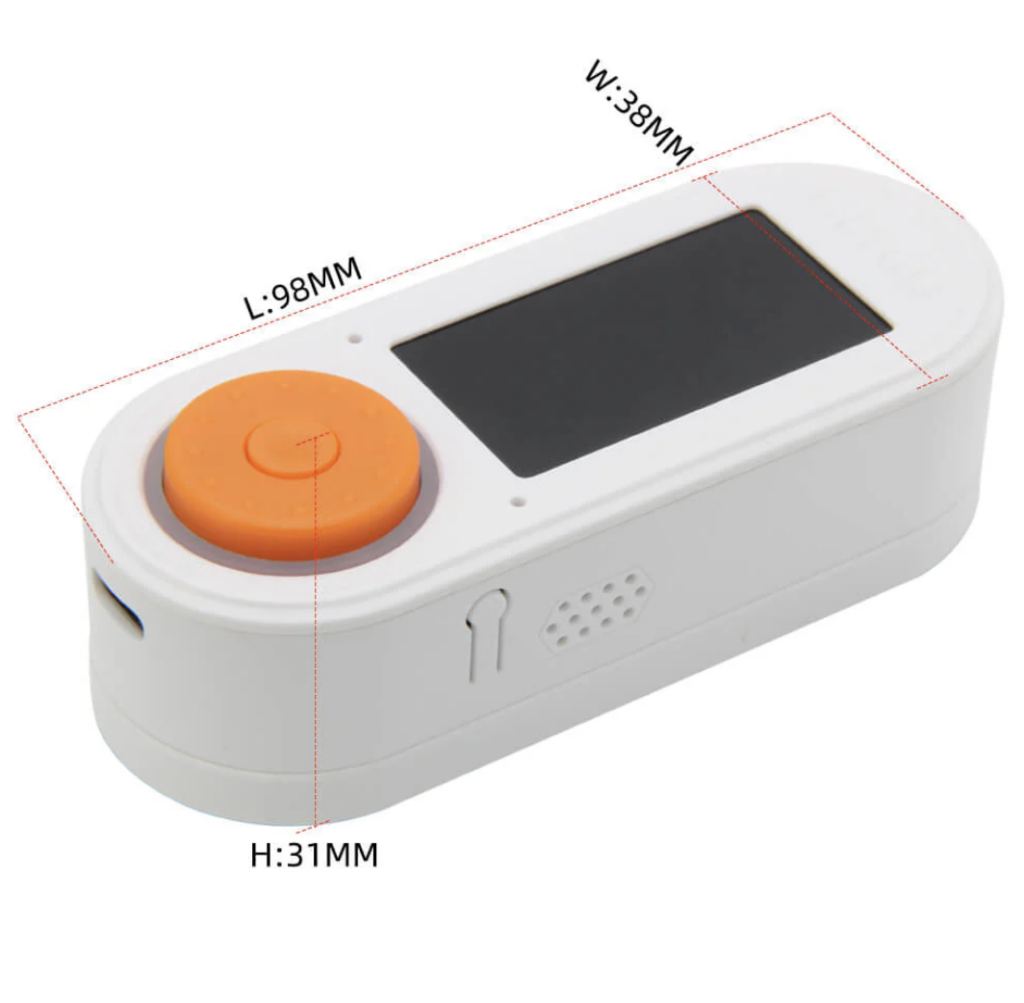

| Размеры | 97.5x39x31 мм |

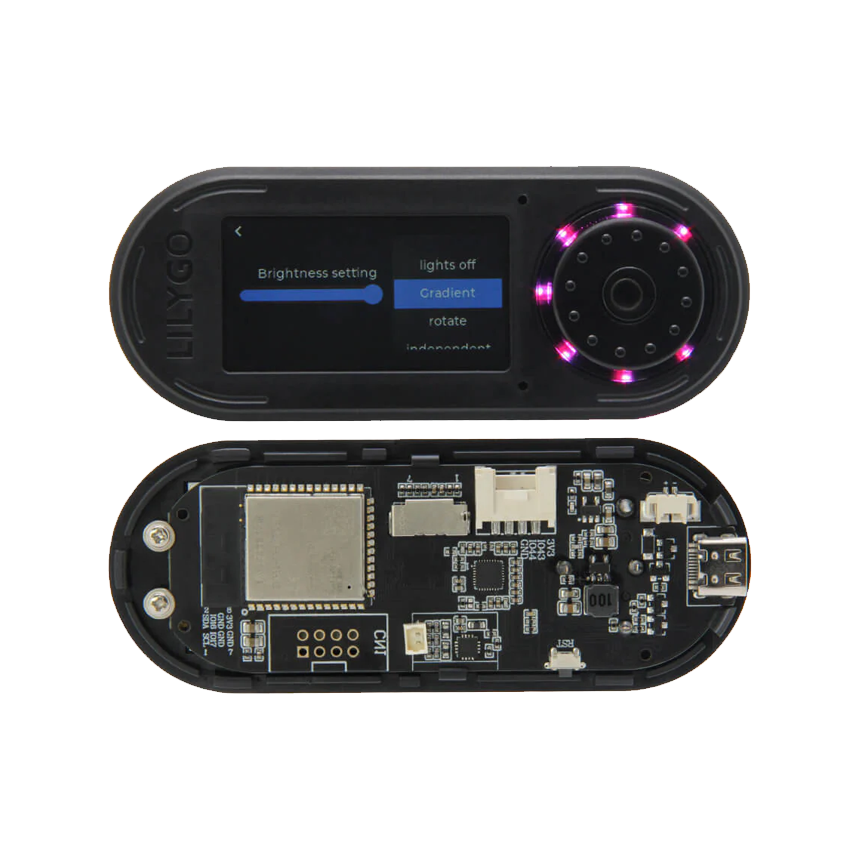

Обзор LILYGO T-Embed
LILYGO T-Embed — это удобная плата для разработчиков на базе микроконтроллера ESP32-S3. Она подходит для создания умных устройств с экраном и беспроводной связью. Модель объединяет мощный процессор, дисплей и элементы управления в компактном корпусе.
Двухъядерный процессор Xtensa LX7 работает на частоте до 240 МГц. У него 16 МБ флеш-памяти QSPI и 8 МБ PSRAM. Это позволяет запускать сложные программы без задержек. Модель поддерживает Wi-Fi по стандарту IEEE 802.11 b/g/n. Есть также Bluetooth 5 с режимом LE и mesh-сетями. Такие функции делают её идеальной для интернета вещей.
Дисплей — IPS TFT LCD размером 1,9 или 3,5 дюйма. Разрешение 320×240 пикселей, с резистивным сенсорным слоем. Встроенный микрофон и динамик помогают в задачах с аудио, например, для записи голоса или плеера. Управление простое: поворотный энкодер с кнопкой на пинах IO27-IO29. Добавлены кнопки Boot и RST. Слот MicroSD хранит файлы, а инфракрасный приёмопередатчик управляет техникой.

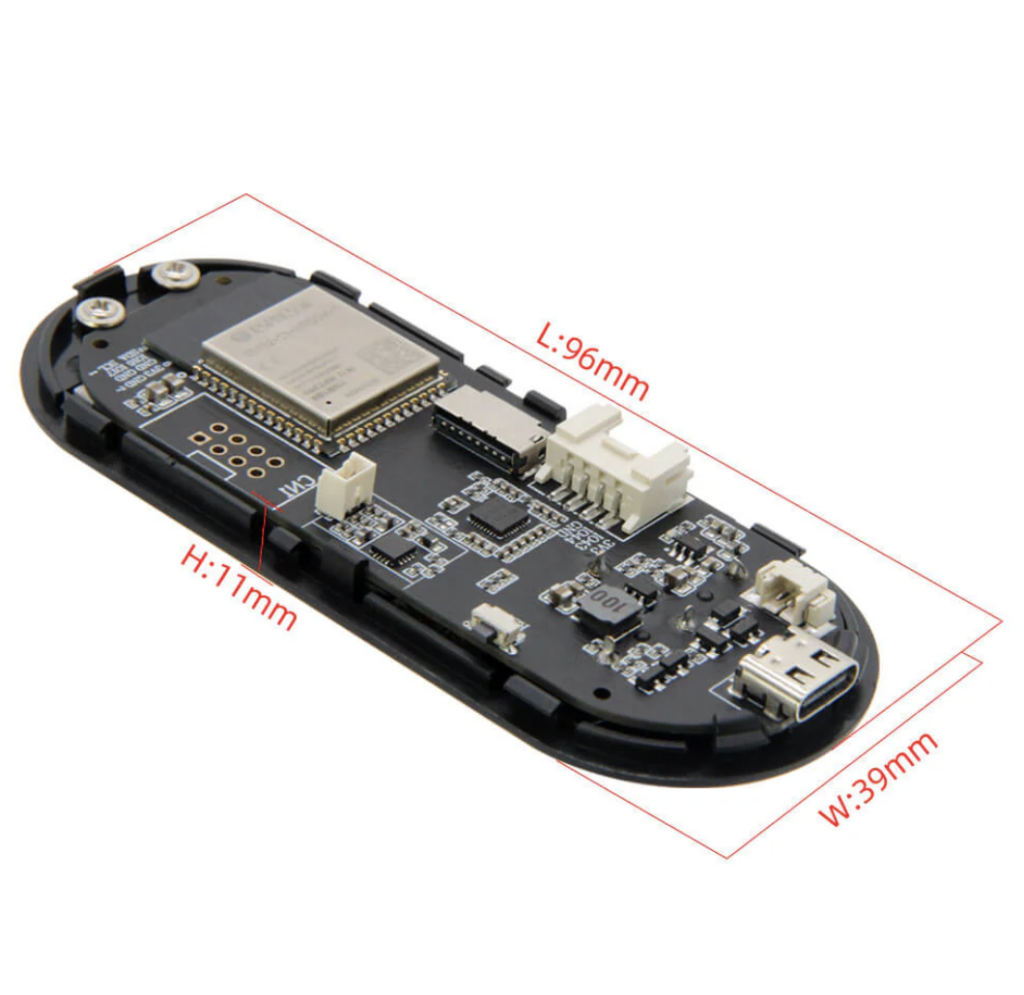

Размеры платы — 97,5 x 39 x 31 мм. Пины удобны для подключений: IO3 для strapping, IO17-IO18 для SPI, IO19 для USB, IO21-IO23 для экрана, IO25-IO26 для сенсора. Есть разъёмы JST, I2C, GPIO, SPI, UART. Модель работает от LiPo-аккумулятора с контроллером заряда. Обнаружение батареи идёт по IO04.
Программировать можно в Arduino IDE, ESP-IDF или VS Code. Режим flash — DIO, PSRAM — OPI, размер скетча до 3072 КБ. T-Embed используют для музыкальных плееров, интерфейсов IoT и навигации по меню. Это надёжный инструмент для хобби и проектов.
FAQ LILYGO T-Embed
Какие беспроводные возможности есть у LILYGO T-Embed?
Wi-Fi по стандарту 802.11 b/g/n и Bluetooth 5 с поддержкой LE и mesh-сетей.
Какой дисплей используется в LILYGO T-Embed?
IPS TFT LCD 1.9 или 3.5 дюйма с драйвером ST7789, разрешением 320×240 пикселей и резистивным сенсорным слоем.
Какие элементы управления на LILYGO T-Embed?
Поворотный энкодер с кнопкой на пинах IO27-IO29, кнопки Boot и RST, слот MicroSD и инфракрасный приёмопередатчик.
Поддерживает ли LILYGO T-Embed аккумуляторы?
Да, работает от LiPo-аккумулятора с контроллером заряда TP4065, током 550 мА и напряжением 4.2 В, обнаружение на IO04.
