Модульная клавиатура LILYGO T-Keyboard S3 Pro с ESP32-S3R8 и STM32G030, 4 экранами 0.85″ и 4 MX-клавишами горячей замены, ротационным энкодером, 14 RGB-светодиодами.
USB-C, Qwiic I2C, магнитное расширение до 6 модулей, Arduino/LVGL, макросы кода и IoT-дашборды для ПК.
Технические характеристики LILYGO T-Keyboard S3 Pro
| Характеристика | Значение |
|---|---|
| Основной MCU | ESP32-S3R8 |
| Ядра MCU | Два Xtensa LX7 |
| Частота MCU | До 240 МГц |
| SRAM MCU | 512 КБ |
| Flash MCU | 16 МБ |
| PSRAM MCU | 8 МБ Octal SPI |
| Сопроцессор MCU | STM32G030F6P6 |
| Частота сопроцессора | 64 МГц |
| Flash сопроцессора | 64 КБ |
| SRAM сопроцессора | 8 КБ |
| Дисплеи | 4 x 0.85″ TFT LCD |
| Разрешение дисплеев | 128×128 пикселей |
| Драйвер дисплеев | GC9107 |
| Интерфейс дисплеев | SPI |
| Клавиши | 4 механические hot-swap MX |
| Энкодер | Ротационный с кнопкой |
| Светодиоды | 14 WS2812C RGB |
| USB | Type-C |
| Qwiic порты | 2 |
| Магнитные коннекторы | 4 |
| MicroSD | Есть |
| Батарея | LiPo 3.7V JST |
| RTC | PCF85063A |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5 LE |
| Размеры | 164x46x42 мм |
| Кнопки | RST, BOOT |
Обзор LILYGO T-Keyboard S3 Pro

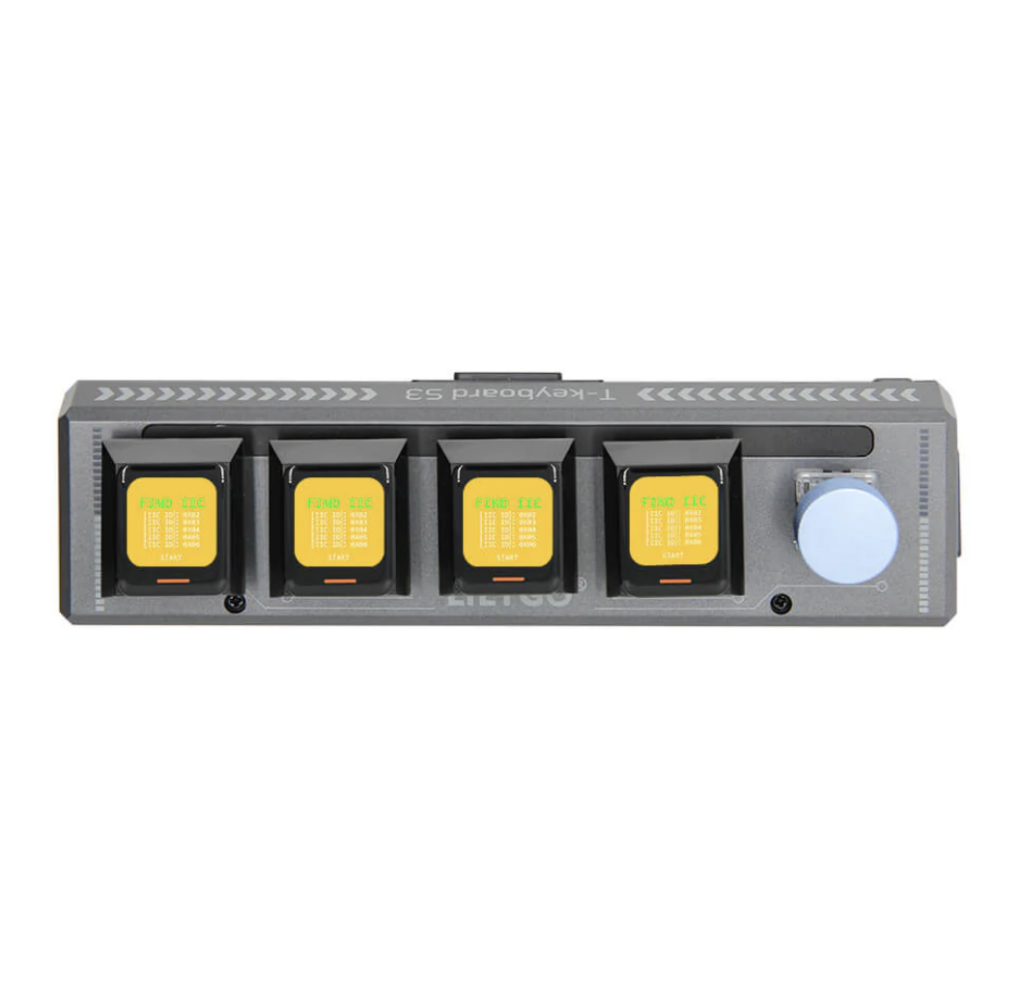

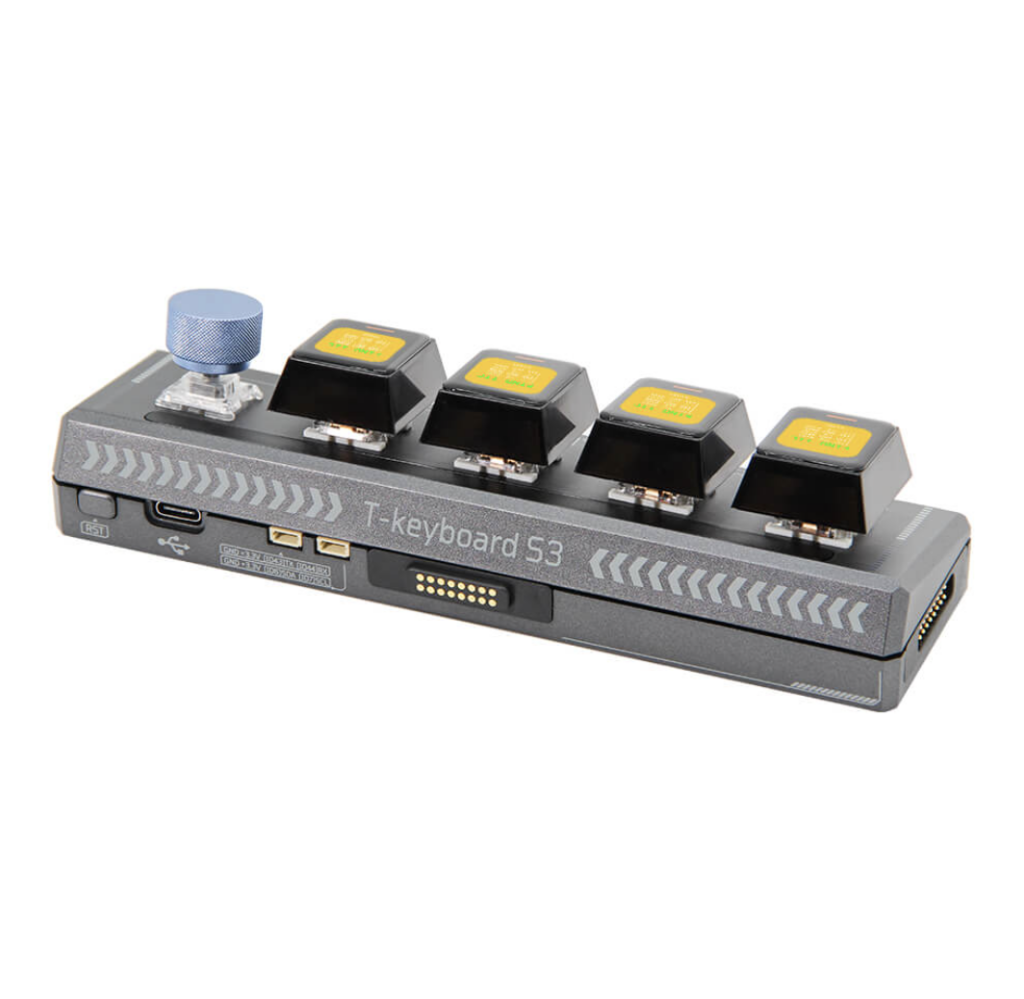

LILYGO T-Keyboard S3 Pro — это умная модульная клавиатура для разработчиков. Она сочетает два мощных процессора: ESP32-S3R8 с двумя ядрами до 240 МГц, 16 МБ Flash и 8 МБ PSRAM, плюс STM32G030F6P6 на 64 МГц. Четыре маленьких экрана 0.85 дюйма с разрешением 128×128 пикселей показывают статус или ярлыки. Клавиатура имеет четыре механические клавиши с горячей заменой, как у MX-структуры, вращающийся энкодер с кнопкой и четырнадцать RGB-светодиодов для подсветки.

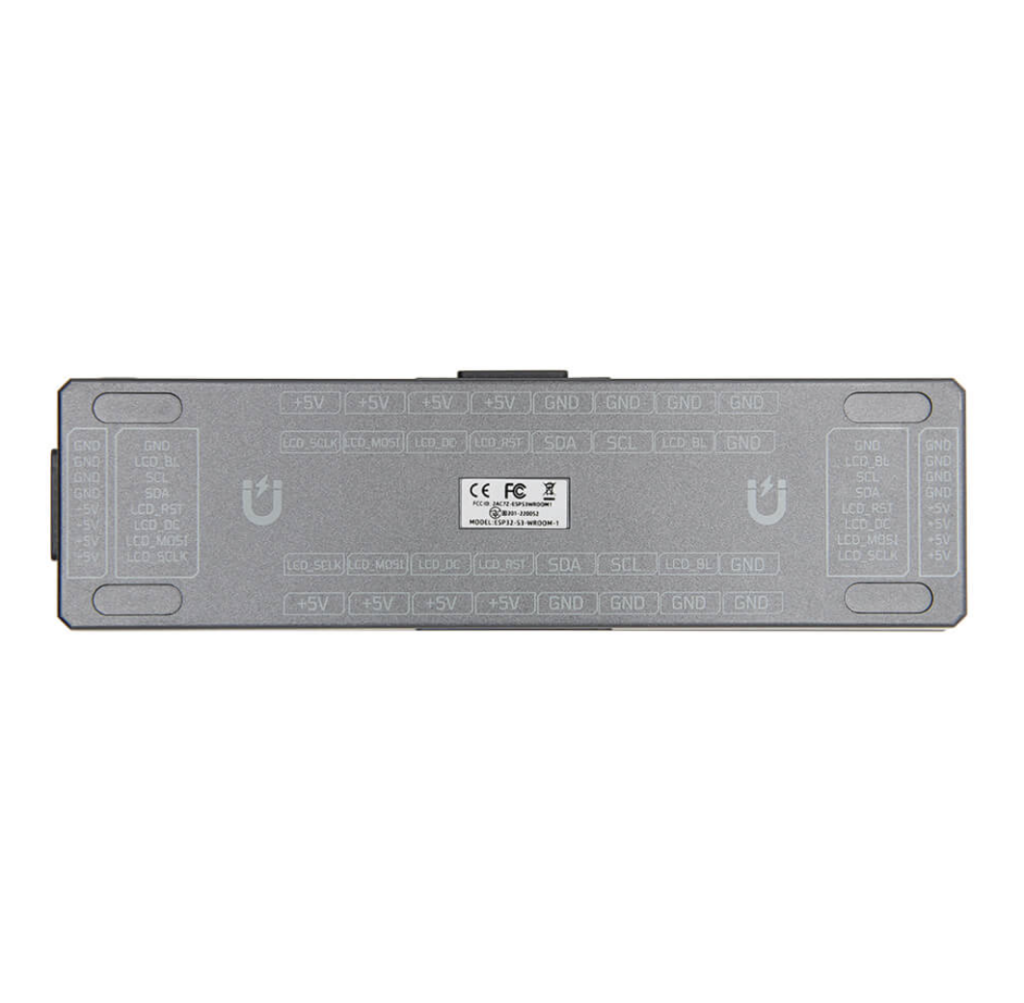

T-Keyboard S3 Pro подключается через USB Type-C и работает как обычная клавиатура для компьютера. Два порта Qwiic позволяют добавлять сенсоры, а четыре магнитных коннектора соединяют до шести модулей в сетку 2×3. Это удобно для создания большой панели макросов. Есть слот для microSD-карты, разъем для LiPo-батареи 3.7 В и датчик температуры. Пины GPIO дают доступ к SPI, I2C, UART и другим функциям для проектов.
Программировать устройство просто с Arduino IDE или PlatformIO. Библиотеки LVGL рисуют интерфейсы на экранах, а HID-Project помогает настроить клавиши под вставку кода, управление громкостью или запуск программ. Через Wi-Fi и Bluetooth обновления приходят по воздуху. Примеры на GitHub показывают, как синхронизировать несколько модулей.
T-Keyboard S3 Pro ускоряет работу программистов и геймеров. Она вставляет целые строки кода одним нажатием, управляет играми или строит IoT-дашборды с сенсорами. Размеры 164x46x42 мм делают её компактной для стола. Это надежный инструмент для творчества в электронике, где нужна быстрая кастомизация.
FAQ LILYGO T-Keyboard S3 Pro
Какие процессоры использует устройство?
Основной процессор ESP32-S3R8 имеет два ядра Xtensa LX7 до 240 МГц, 512 КБ SRAM, 16 МБ Flash и 8 МБ PSRAM. Сопроцессор STM32G030F6P6 работает на 64 МГц с 64 КБ Flash и 8 КБ SRAM.
Какие интерфейсы есть у T-Keyboard S3 Pro?
Поддерживает USB Type-C для HID и OTG, 2 порта Qwiic I2C, 4 магнитных POGO-коннектора для расширения до 6 модулей, слот microSD и JST для LiPo-батареи 3.7 В.
Как программировать клавиатуру?
Используйте Arduino IDE или PlatformIO с библиотеками LVGL для экранов, HID-Project для макросов и TFTeSPI. Поддерживает Wi-Fi 802.11 b/g/n, Bluetooth 5 LE, OTA-обновления и ротационный энкодер.
Для чего подходит T-Keyboard S3 Pro?
Идеальна для вставки строк кода, управления играми, IoT-дашбордов с сенсорами и создания макро-панелей размером 164x46x42 мм с 14 RGB-светодиодами WS2812C.
