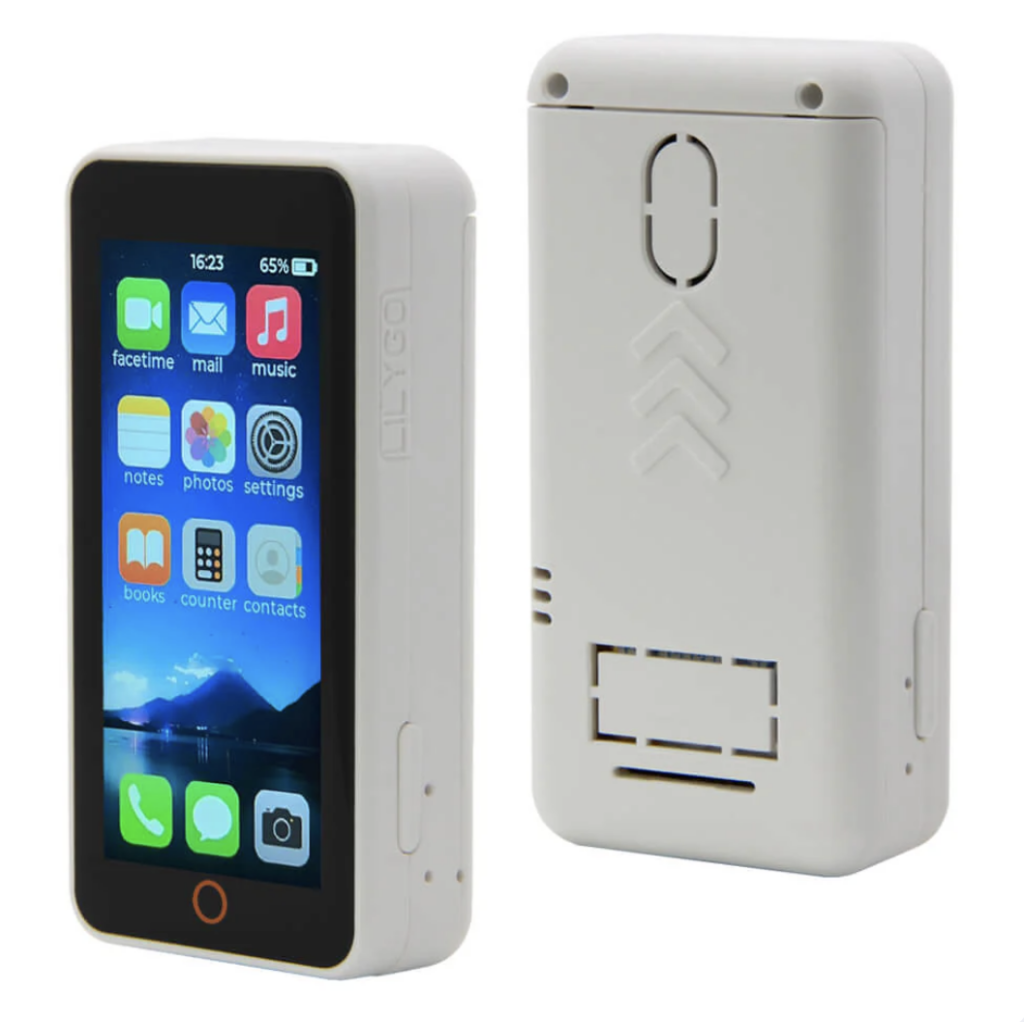

LILYGO T-Display-S3-Pro — компактная плата разработки на базе ESP32-S3R8 с двойным ядром до 240 МГц, 2,33-дюймовым IPS-дисплеем 222×480 с мультитач, Wi-Fi, Bluetooth 5 LE, USB OTG и LiPo-батареей 470 мАч.
Поддерживает Arduino IDE, MicroPython, камеру GC0308, microSD, Qwiic I2C и сенсоры света-приближения. Корпус 72x32x18 мм с кнопками Boot-Reset. Идеальна для IoT и носимых гаджетов.
- Технические характеристики LILYGO T-Display-S3-Pro
- Обзор LILYGO T-Display-S3-Pro
- FAQ LILYGO T-Display-S3-Pro
- Какой процессор установлен в LILYGO T-Display-S3-Pro?
- Какие характеристики дисплея у T-Display-S3-Pro?
- Какие беспроводные интерфейсы поддерживает устройство?
- Что входит в питание и подключения платы?
- Какие размеры и кнопки у T-Display-S3-Pro?
Технические характеристики LILYGO T-Display-S3-Pro
| Характеристика | Значение |
|---|---|
| MCU | ESP32-S3R8 |
| Ядра | Dual-core LX7 |
| Частота | до 240 МГц |
| SRAM | 512 КБ |
| Flash | 16 МБ |
| PSRAM | 8 МБ OPI |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5 LE + Mesh |
| Дисплей | 2.33″ IPS TFT LCD |
| Разрешение | 222×480 |
| Драйвер дисплея | ST7796 |
| Интерфейс дисплея | SPI |
| Сенсор света и приближения | LTR-553ALS-01 |
| Батарея | LiPo 470 мАч |
| PMU чип | SY6970 |
| USB | OTG |
| microSD | Да |
| Qwiic порты | 2x I2C |
| Камера | GC0308 (POGO-pin) |
| Кнопки | Boot, Reset, IO12, IO16 |
| Размеры корпуса | 72x32x18 мм |
| Вес | 68 г |
| Материал корпуса | ABS |
| Версии | V1.0, V1.1 |
Обзор LILYGO T-Display-S3-Pro
LILYGO T-Display-S3-Pro — это плата разработки на базе ESP32-S3R8 с двойным ядром LX7 до 240 МГц, 512 КБ SRAM, 16 МБ Flash и 8 МБ PSRAM OPI. Она оснащена 2,33-дюймовым IPS TFT LCD с разрешением 222×480, драйвером ST7796 по SPI-интерфейсу и емкостным мультитач. Сенсоры света и приближения LTR-553ALS-01 дополняют возможности. Плата поддерживает Wi-Fi 802.11 b/g/n, Bluetooth 5 LE + Mesh, USB OTG через чип SY6970, слот microSD и камеру GC0308 через POGO-pin. Есть два Qwiic I2C-порта, кнопки Boot, Reset, IO12, IO16, встроенная LiPo-батарея 470 мАч с переключателем и PMU для питания. Корпус ABS размером 72x32x18 мм весит 68 г.

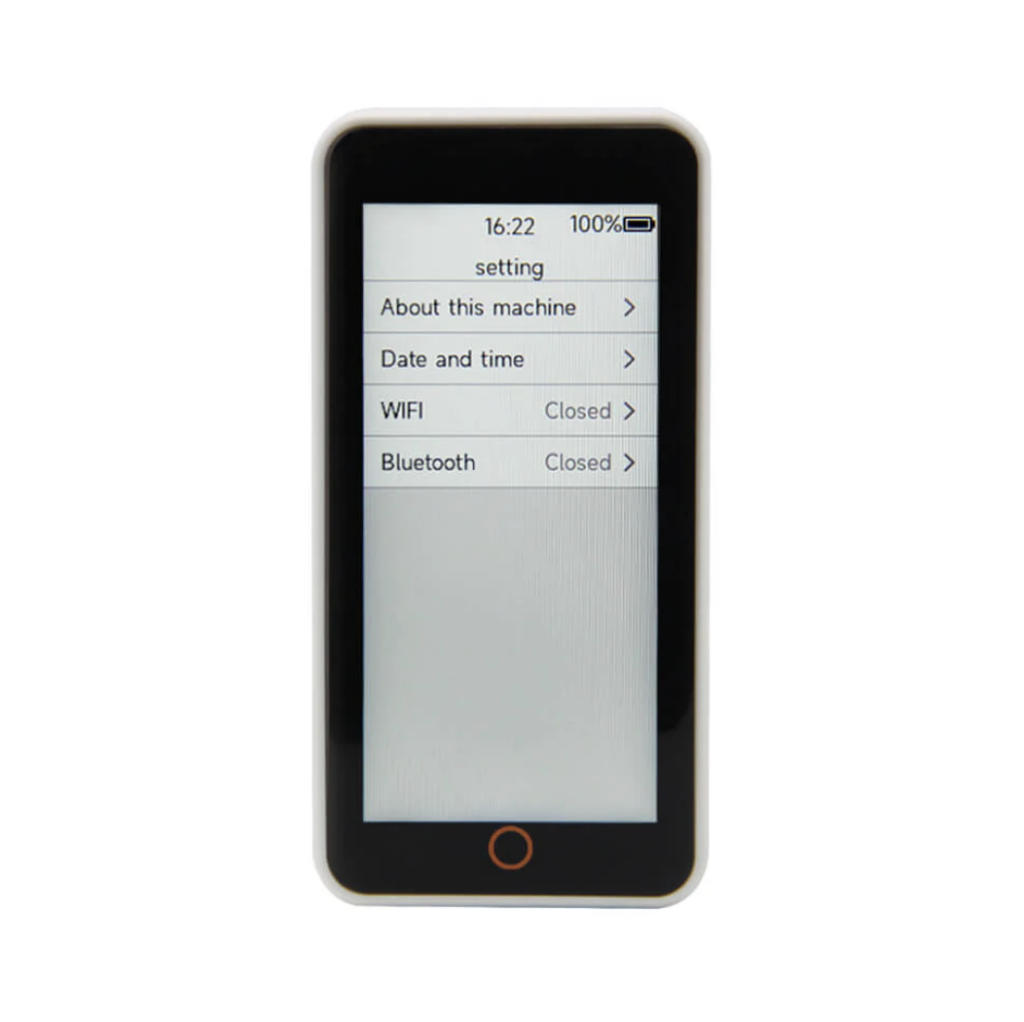

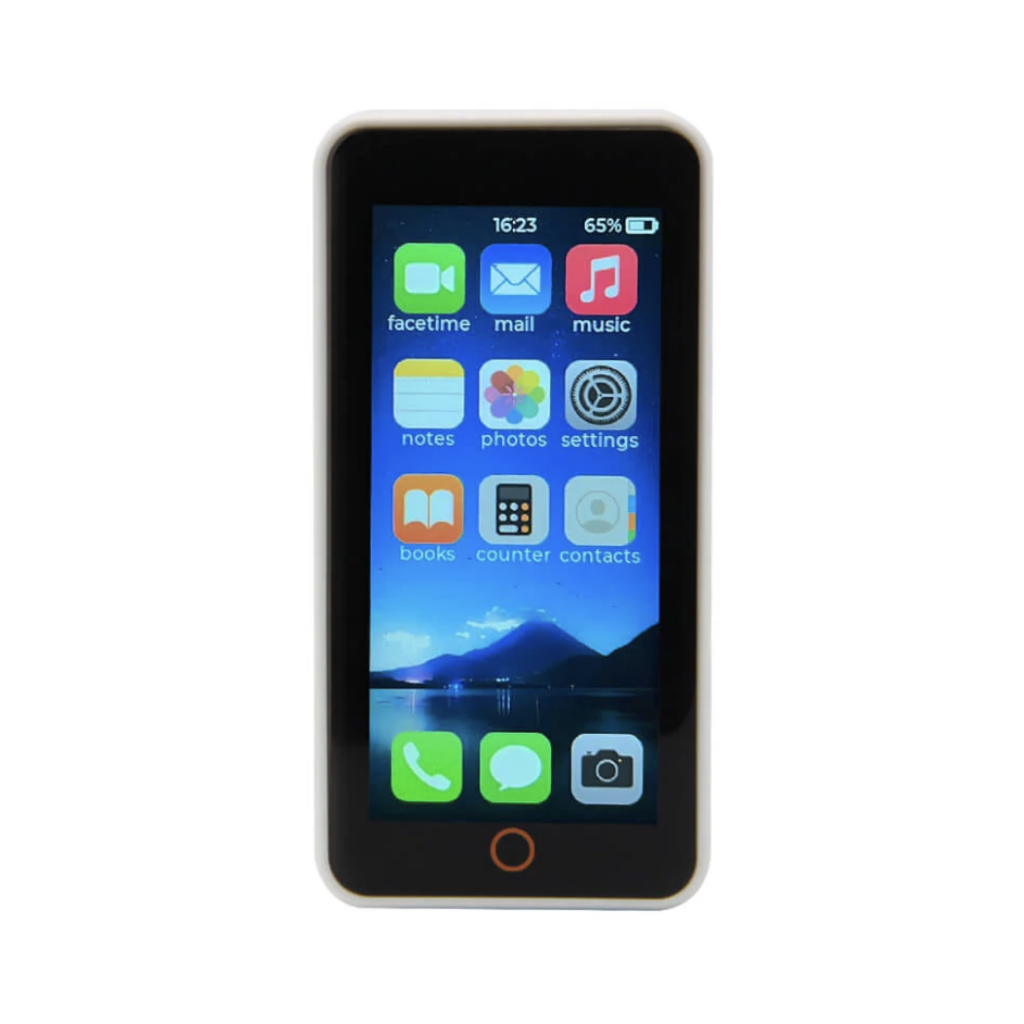

T-Display-S3-Pro совместима с Arduino IDE (ESP32 v2.0.14), MicroPython и PlatformIO. Библиотеки включают XPowersLib, TFT_eSPI, lvgl 8.3.1, TouchLib, Arduino_GFX. В Arduino IDE выбирайте ESP32S3 Dev Module с USB CDC, Flash 16MB, PSRAM 8MB. Для PlatformIO раскомментируйте env в platformio.ini и используйте build/upload/monitor. Примеры кода: HelloWorld, LvglBenchmark, PDQgraphicstest, CapacitiveTouch, LTR553ALS_Sensor, TFT_eSPI_Simple, CameraShield, PMU_Example для батареи, AdjustBacklight, USB_HID_Example, UnitTest, Cellphone с альбомом фото на SD. Ручной boot — BOOT + RST. PMU управляет StatLed, OTG включается/выключается.
Версии V1.0 (PWM-подсветка) и V1.1 (constant current drive, маркировка V1.1 на USB-C). Отключите зарядку SY6970 без батареи для стабильности. Расширения: MVSRBoard (спикер, микрофон, RTC, вибрация с 13 сентября 2024), MVSRLora. POGO-pin для камеры, JTAG по USB (USB_CDC_ON_BOOT). Не загораживайте верх экрана «S3-Pro» в cellphone-примере. Кнопки: Boot (GPIO0), Reset, IO12, IO16. Qwiic I2C, SD-слот, сенсоры сверху дисплея. Батарея отключается полностью в положении OFF. Поддержка внешнего OTG-питания.
T-Display-S3-Pro подходит для IoT-дашбордов, носимых гаджетов и прототипов с тач-интерфейсом.
FAQ LILYGO T-Display-S3-Pro
Какие характеристики дисплея у T-Display-S3-Pro?
2,33-дюймовый IPS TFT LCD с разрешением 222×480, драйвером ST7796 по SPI и емкостным мультитач.
Какие беспроводные интерфейсы поддерживает устройство?
Wi-Fi 802.11 b/g/n и Bluetooth 5 LE + Mesh.
Что входит в питание и подключения платы?
Встроенная LiPo-батарея 470 мАч с переключателем, PMU SY6970, USB OTG, microSD-слот, 2x Qwiic I2C и камера GC0308 через POGO-pin.
Какие размеры и кнопки у T-Display-S3-Pro?
Корпус ABS 72x32x18 мм весом 68 г, кнопки Boot, Reset, IO12, IO16, сенсоры света и приближения LTR-553ALS-01.
