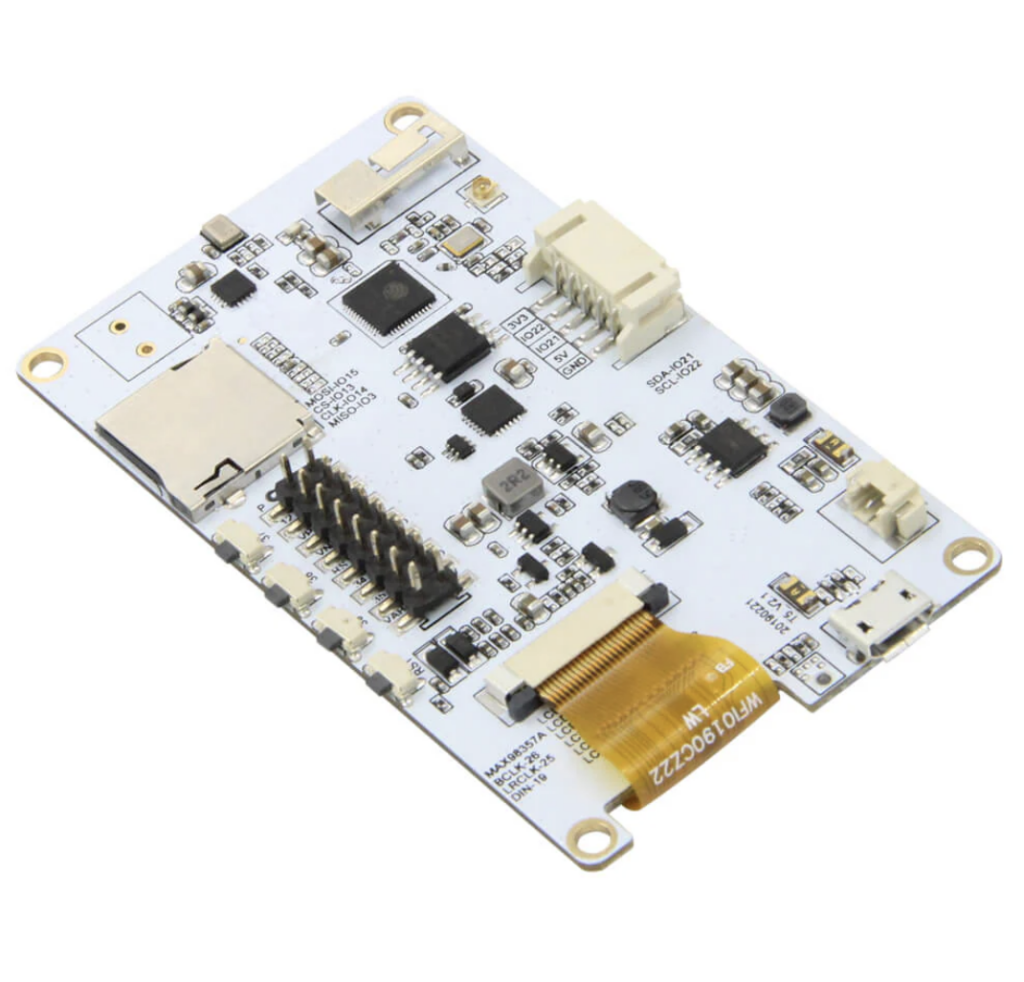

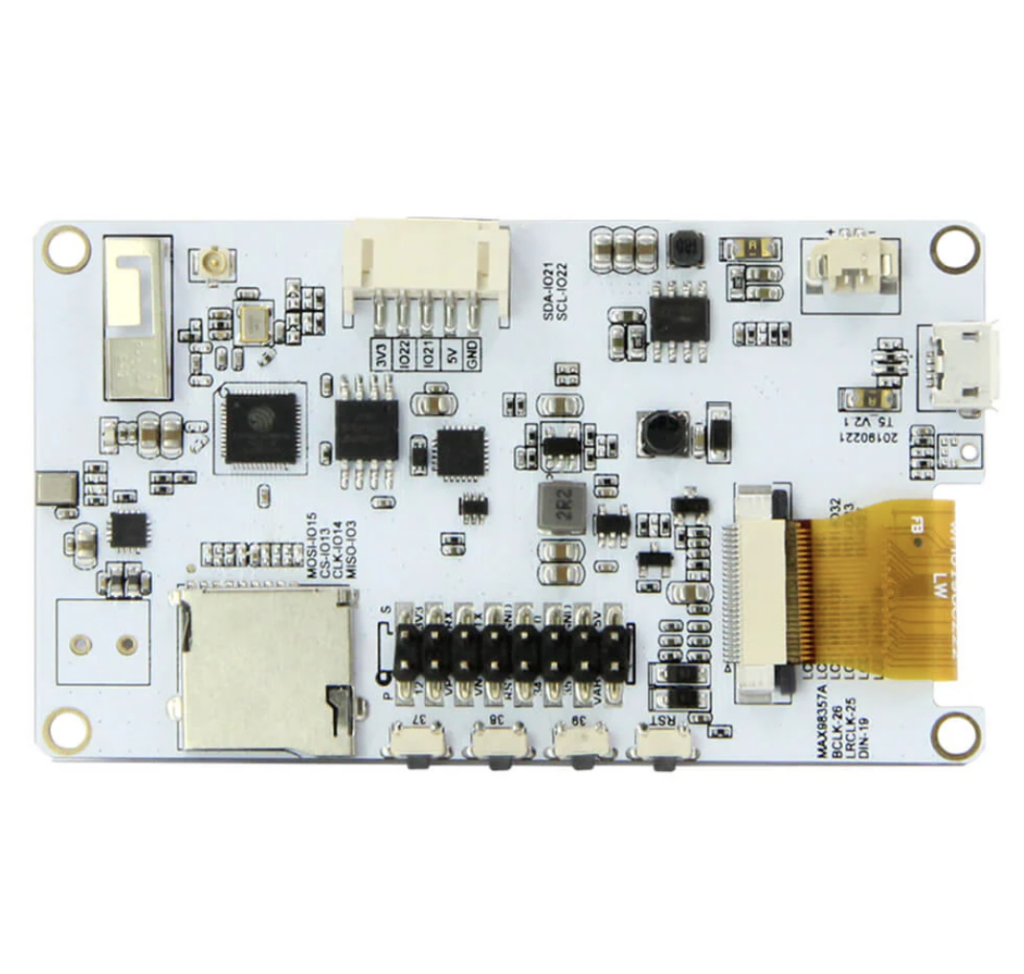

LILYGO T5s 2.7 inch E-Paper — компактная плата на ESP32-D0WDQ6 REV1 с 4 МБ Flash, Wi-Fi, Bluetooth и 3D-антенной.
Дисплей 2.7 дюйма (264×176 пикселей, черно-белый) обновляется за 6 секунд. I2S DAC MAX98357A, микрофон ICS-43434, зарядка Li-Po 500 мА с LED-индикацией и защитой, GROVE, TF-карта.
- Технические характеристики LILYGO T5s 2.7 inch e-Paper
- Обзор LILYGO T5s 2.7 inch e-Paper
- FAQ LILYGO T5s 2.7 inch e-Paper
- Что такое LILYGO T5s 2.7 inch E-Paper?
- Какой дисплей у T5s 2.7 inch E-Paper?
- Какие аудио компоненты в T5s 2.7 inch E-Paper?
- Как организовано питание в T5s 2.7 inch E-Paper?
- Какие интерфейсы есть в T5s 2.7 inch E-Paper?
Технические характеристики LILYGO T5s 2.7 inch e-Paper
| Параметр | Значение |
|---|---|
| MCU | ESP32-D0WDQ6 REV1 |
| Flash | 4 МБ |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 4.2 LE/Classic |
| Дисплей | 2.7 дюйма E-Paper |
| Разрешение дисплея | 264×176 пикселей |
| Цвета дисплея | Черный/Белый |
| Время обновления | 6 секунд |
| Активная область дисплея | 57.29 x 38.19 мм |
| Размер модуля дисплея | 70.4 x 45.8 мм |
| Аудио DAC | MAX98357A I2S |
| Микрофон | ICS-43434 I2S MEMS |
| Зарядное устройство | 500 мА TP4054 |
| USB-UART | CP2102/CH9102F |
| TF-карта | Есть |
| Антенна | 3D встроенная |
| Светодиоды батареи | 4 шт. |
| Кнопки | IO37, IO38, IO39 |
| Защита | Короткое замыкание |
| Защита | Перезарядка |
| Защита | Переполнение |
| Размер платы | 82 x 47 мм |
| Вес | 21 г |
| Напряжение питания | 3.3-5 В |
| Частота CPU | 240 МГц |
| Ядер CPU | 2 |
| SRAM | 520 КБ |
| PWM каналы | 6 |
| ADC пины | 6 |
| UART | 3 |
| I2C | 2 |
| SPI | 2 |
| GPIO | 10 |
| Батарея | Li-Po/Li-Ion JST 1.25 мм |
Обзор LILYGO T5s 2.7 inch e-Paper
LILYGO T5s 2.7 inch E-Paper — это удобная плата для создания умных устройств. Она работает на чипе ESP32-D0WDQ6 REV1 с 4 МБ Flash. Поддерживает Wi-Fi и Bluetooth, а также имеет 3D-антенну для хорошего сигнала. Есть слот для TF-карты, чтобы хранить данные.

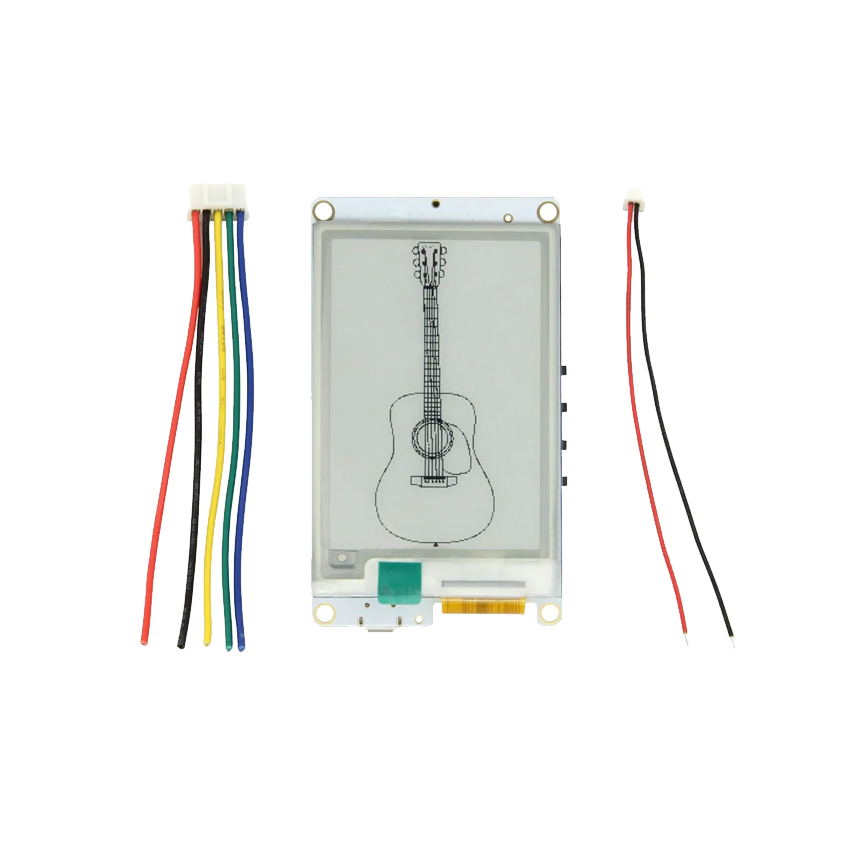

Дисплей — 2.7-дюймовый E-Paper с разрешением 264×176 пикселей. Он показывает только черный и белый цвета. Активная область экрана — 57.29 × 38.19 мм, весь модуль — 70.4 × 45.8 мм. Полное обновление занимает 6 секунд. USB-UART (CP2102 или CH9102) помогает загружать код прямо с компьютера.
Для звука есть I2S DAC MAX98357A — одноканальный усилитель класса D с ЦАП. Он соединяется с чипом по I2S шине. Микрофон — I2S MEMS ICS-43434 от Invensense. Питание от Li-Po или Li-Ion через менеджер на 500 мА. Четыре светодиода показывают уровень заряда. Кнопка питания простая: один клик — включить, два быстрых — выключить.

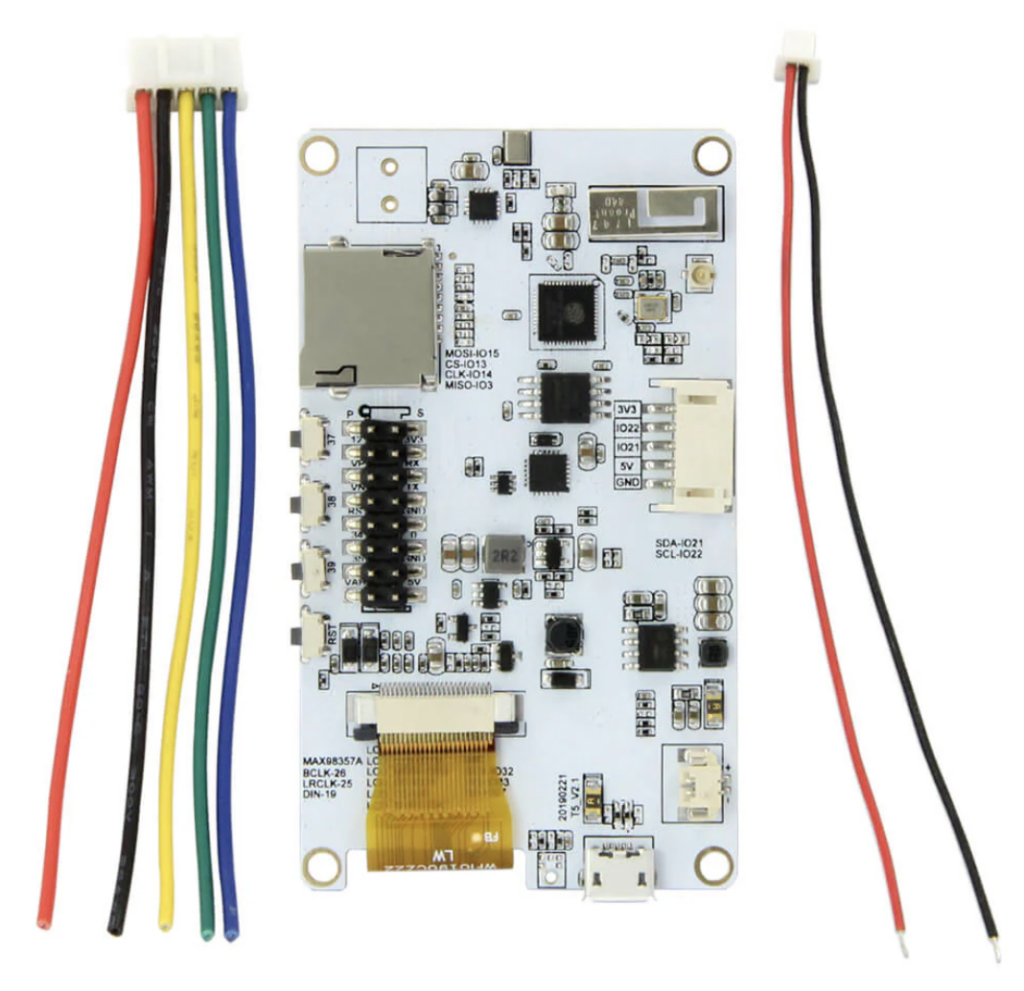

Плата защищена от короткого замыкания, перезарядки и переполнения. Кнопки перенесены на IO37, IO38, IO39. В комплекте бывают варианты: без дисплея или с ним (B&W CH9102), плюс кабель JST 2-pin 1.25 мм и GROVE-линия.
T5s 2.7 inch E-Paper подходит инженерам, студентам и мейкерам. Она помогает в проектах с низким энергопотреблением, как умные метки или датчики. Репозитории на GitHub дают примеры кода для Arduino и ESP-IDF. Это надежный инструмент для изучения IoT.
FAQ LILYGO T5s 2.7 inch e-Paper
Какой дисплей у T5s 2.7 inch E-Paper?
2.7-дюймовый E-Paper с разрешением 264×176 пикселей, черно-белый, активная область 57.29×38.19 мм, обновление за 6 секунд.
Какие аудио компоненты в T5s 2.7 inch E-Paper?
I2S DAC MAX98357A для усиления звука класса D и MEMS-микрофон ICS-43434, подключенные по I2S.
Как организовано питание в T5s 2.7 inch E-Paper?
Зарядка Li-Po/Li-Ion на 500 мА с 4 светодиодами индикации, кнопка питания: один клик — включить, два — выключить.
Какие интерфейсы есть в T5s 2.7 inch E-Paper?
USB-UART (CP2102/CH9102F), TF-карта, GROVE, кнопки на IO37/IO38/IO39, защита от короткого замыкания, перезарядки и переполнения.
