Беспроигрышная плата разработки LILYGO T3-STM32 LoRa для IoT и телеметрии: MCU STM32WL55CCU6 с двумя ядрами Cortex-M4 и Cortex-M0+, память 256 KB Flash и 64 KB SRAM.
Встроенная Sub-GHz радиосвязь поддерживает варианты 433/868/915 MHz. В версии с экраном есть OLED 0,96″ SSD1315 по I2C, 128×64.
Технические характеристики LILYGO T3-STM32 LoRa
| Параметр | Значение |
|---|---|
| Микроконтроллер (MCU) | STM32WL55CCU6 |
| Архитектура MCU | 32-bit Arm Cortex-M4 + Cortex-M0+ |
| Количество ядер | 2 |
| Flash-память | 256 KB |
| SRAM | 64 KB |
| Встроенный радиотракт | Sub-GHz (интегрирован в STM32WL55) |
| Поддержка LoRa | Да |
| Поддерживаемые модуляции | LoRa, (G)FSK, (G)MSK, BPSK |
| Частотные диапазоны | 433 / 868 / 915 MHz |
| Наличие OLED | 0.96″ OLED (опционально в зависимости от версии) |
| Драйвер OLED | SSD1315 |
| Интерфейс OLED | I2C |
| Разрешение OLED | 128×64 |
| Интерфейс радиомодуля/трансивера | SPI |
| Тип назначение платы | Плата разработки для LoRa/LPWAN задач |
| Поддержка энергосбережения | Режимы низкого потребления (включая глубокий сон) |
| Интерфейс для отладки | SWD (типично для STM32) |
| Способ обновления прошивки | UART bootloader / SWD (в зависимости от метода прошивки) |
| Совместимость по частоте | Исполнения под 433/868/915 MHz |
| Класс применения | IoT, телеметрия, датчики, узлы сети |
Обзор LILYGO T3-STM32 LoRa

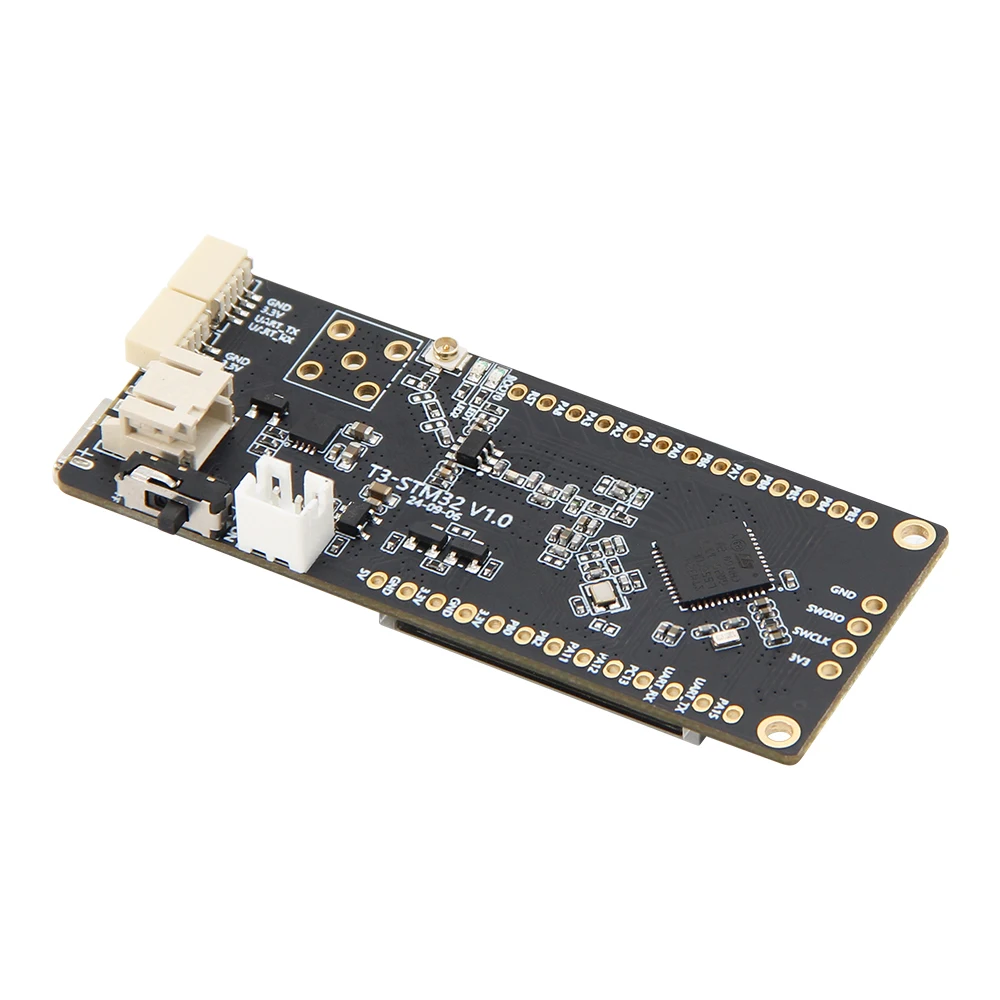

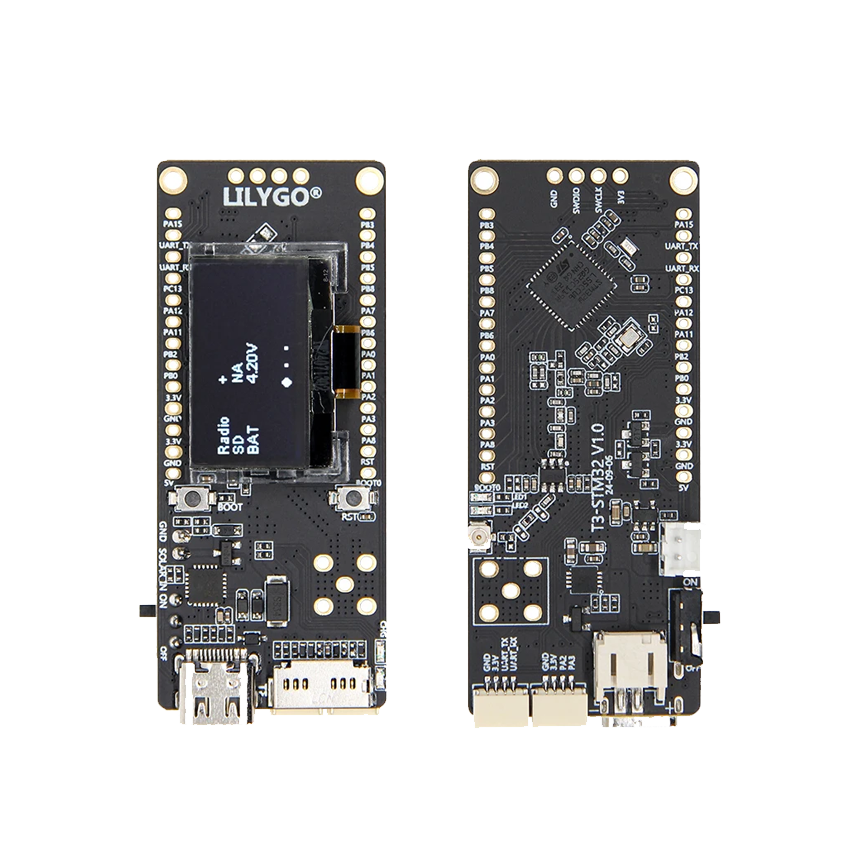

LILYGO T3-STM32 — это компактная плата разработки для задач связи на больших расстояниях и прототипирования устройств интернета вещей.
T3-STM32 построена на микроконтроллере STM32WL55CCU6 со встроенным радиотрактом Sub‑GHz. Это удобно, потому что радио и вычислительная часть находятся в одном решении, без отдельного внешнего LoRa‑модуля. Плата рассчитана на проекты, где важны низкое энергопотребление и стабильная радиосвязь.
По архитектуре T3-STM32 использует два ядра: Cortex‑M4 и Cortex‑M0+. Такое разделение помогает выносить часть задач в отдельный контур и упрощает организацию фоновых функций. Встроенная память включает 256 КБ Flash и 64 КБ SRAM, чего обычно достаточно для телеметрии, датчиков и шлюзов начального уровня.

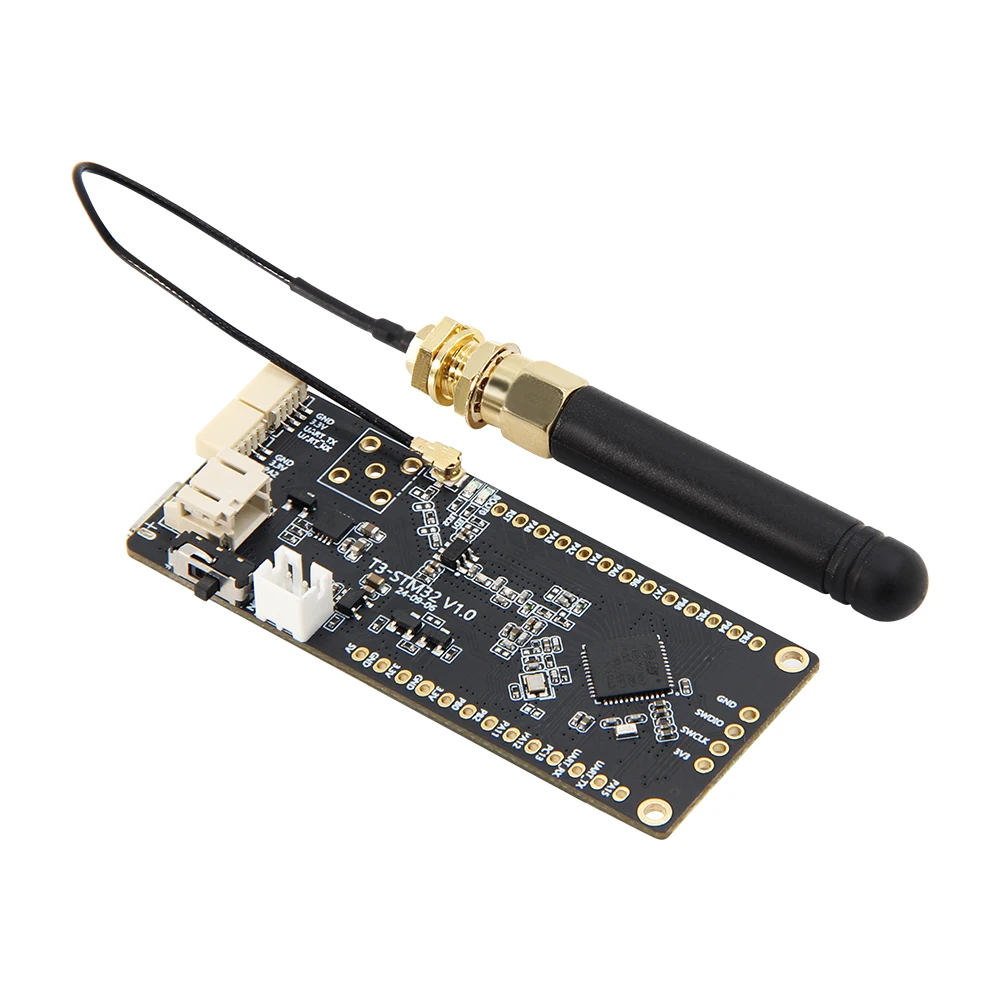

Для радиосвязи T3-STM32 ориентирована на диапазоны 433/868/915 МГц (варианты исполнения). При выборе важно заранее понимать, какой диапазон подходит под ваш регион и вашу совместимость с существующими узлами. На уровне возможностей радиомодуля заявлена поддержка LoRa и нескольких классических модуляций, включая варианты (G)FSK и BPSK, что расширяет сценарии применения.

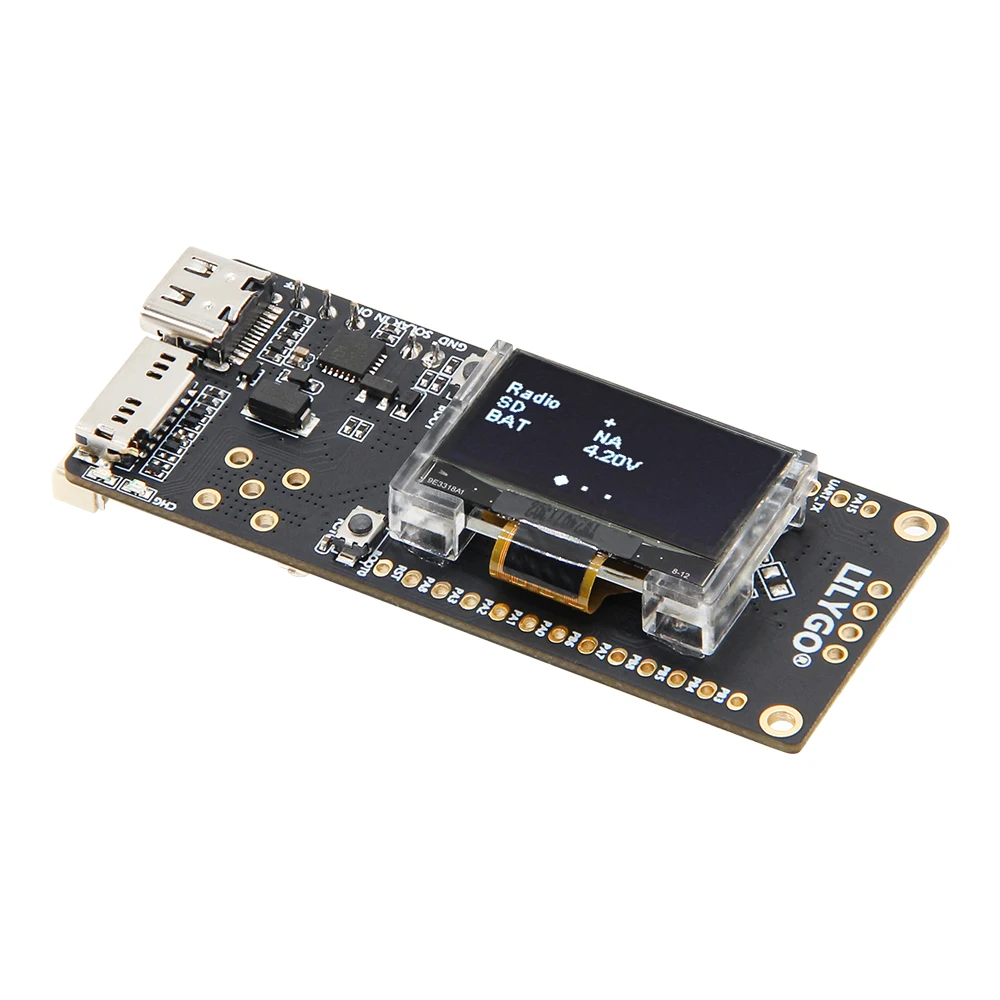

Для локальной индикации T3-STM32 может иметь OLED‑экран 0,96 дюйма на контроллере SSD1315 с интерфейсом I2C и разрешением 128×64. Это полезно для вывода статуса сети, уровня сигнала, счетчиков пакетов и сервисной информации без подключения внешнего дисплея.
Старт с T3-STM32 обычно строится на готовых примерах: тест дисплея, радиотесты, обмен в режимах TX/RX и шаблоны энергосбережения (включая глубокий сон). Для загрузки прошивок применяют отладчик J‑Link или обновление через UART с входом в режим загрузчика с помощью кнопок boot/rst. Такой набор возможностей делает T3-STM32 практичной платформой для быстрого прототипа и дальнейшей доводки устройства под серию.
FAQ LILYGO T3-STM32 LoRa
На каком микроконтроллере работает T3-STM32?
В основе T3-STM32 используется STM32WL55CCU6, где совмещены микроконтроллер и Sub-GHz радиотракт, что упрощает схему и снижает число внешних компонентов.
Какие частоты доступны у T3-STM32?
Обычно встречаются варианты под 433 MHz, 868 MHz и 915 MHz, поэтому перед покупкой важно выбрать диапазон под свою задачу и совместимость оборудования.
Есть ли у T3-STM32 встроенный экран?
У ряда версий T3-STM32 установлен OLED 0,96″ на контроллере SSD1315 с подключением по I2C и разрешением 128×64, что удобно для вывода статуса и параметров связи.
Как обычно начинают работу с T3-STM32?
Чаще всего стартуют с готовых примеров для радиосвязи и дисплея, а прошивку загружают через отладку по SWD или через загрузчик по UART, в зависимости от выбранного способа.
