Мощная плата LILYGO T-Beam 1W на базе ESP32-S3 с LoRa SX1262 (1 Вт, 32 дБм), GNSS Quectel L76K (GPS, GLONASS), OLED-дисплеем 128×64, USB-C, Qwiic, microSD.
Частоты 433/868/915 МГц, WiFi, Bluetooth 5.0, питание 7,4 В F550. Для IoT, Meshtastic, трекинга — Arduino IDE, ESP-IDF. Размер 133x43x27 мм.
- Технические характеристики LILYGO T-Beam 1W
- Обзор LILYGO T-Beam 1W
- FAQ LILYGO T-Beam 1W
- Какой процессор установлен в LILYGO T-Beam 1W?
- Какие возможности LoRa у платы LILYGO T-Beam 1W?
- Какой GNSS-модуль в LILYGO T-Beam 1W и его характеристики?
- Какие интерфейсы есть на LILYGO T-Beam 1W?
- Параметры питания и размеры LILYGO T-Beam 1W?
Технические характеристики LILYGO T-Beam 1W
| Параметр | Значение |
|---|---|
| Процессор | ESP32-S3FN8 |
| Ядра CPU | Двухъядерный LX7 |
| Частота CPU | До 240 МГц |
| Flash | 16 МБ |
| PSRAM | 8 МБ |
| SRAM | 512 КБ |
| WiFi | 802.11 b/g/n |
| Bluetooth | 5.0 LE |
| LoRa чип | SX1262 |
| Мощность LoRa | 32 дБм (1 Вт) |
| Частоты LoRa | 433/868/915 МГц |
| GNSS модуль | Quectel L76K |
| GNSS системы | GPS/GLONASS/BeiDou |
| Дисплей | 1.3″ OLED 128×64 |
| Дисплей контроллер | SH1106 |
| Интерфейс дисплея | I2C |
| USB порт | Type-C |
| PMU | AXP2101 |
| Батарея | 7.4 В F550 |
| Слот карты | microSD |
| Разъемы расширения | Qwiic (I2C) |
| Антенна LoRa | SMA |
| Антенна GNSS | u.FL |
| Кнопки | User/ Boot/ Reset |
| Вентилятор | GPIO41 |

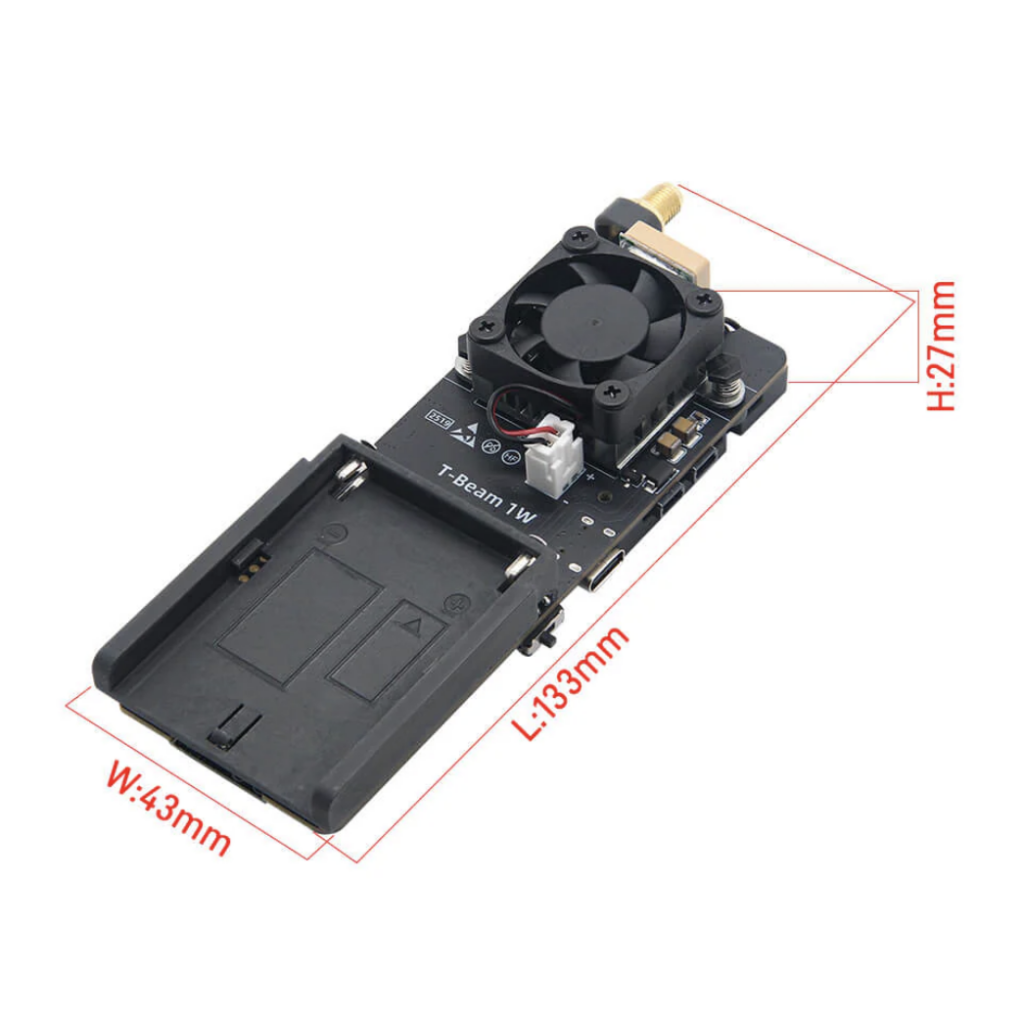

| Длина | 133 мм |
| Ширина | 43 мм |
| Высота | 27 мм |
| Вес | 60 г |
Обзор LILYGO T-Beam 1W
LILYGO T-Beam 1W — это мощная плата для разработчиков на базе ESP32-S3 с LoRa-трансивером SX1262. Она создана для задач IoT, трекинга и беспроводной связи на большие расстояния. Плата сочетает сильный процессор, GNSS-модуль и высокую выходную мощность 1 Вт (32 дБм). Это делает её идеальной для Meshtastic-сетей и полевых приложений.
T-Beam 1W оснащена двухъядерным процессором Xtensa LX7 с частотой до 240 МГц. Есть 16 МБ Flash и 8 МБ PSRAM для программ и данных. WiFi 802.11 b/g/n и Bluetooth 5.0 LE позволяют подключаться к сетям и устройствам. LoRa-трансивер SX1262 работает на частотах 433, 868 или 915 МГц. SMA-разъем нужен для внешней антенны, а вентилятор охлаждает усилитель при полной мощности. Дальность связи достигает километров в открытом пространстве.
GNSS-модуль Quectel L76K ловит сигналы GPS, GLONASS, BeiDou и Galileo. Точность — до 2,5 метра, холодный старт занимает 29 секунд. Антенна подключается через u.FL. Дисплей — 1,3-дюймовый OLED 128×64 на контроллере SH1106 по I2C. Есть USB Type-C для зарядки и программирования, Qwiic для сенсоров, слот microSD до 128 ГБ. Пины поддерживают GPIO, ADC, PWM, UART, SPI и I2C.
Питание идет от PMU AXP2101 через разъем F550 на 7,4 В (2S LiPo). В режиме передачи ток — около 1,2 А. Размеры платы — 133 x 43 x 27 мм, вес — 60 граммов. Программировать можно в Arduino IDE, PlatformIO или ESP-IDF. LILYGO дает примеры кода для LoRa, GNSS и дисплея. Схемы открыты на GitHub.
Эта плата подойдет для долгого трекинга, умных сетей и экспериментов. Она компактна, мощна и готова к реальным задачам.
FAQ LILYGO T-Beam 1W
Какие возможности LoRa у платы LILYGO T-Beam 1W?
Трансивер SX1262 с мощностью 32 дБм (1 Вт), частоты 433/868/915 МГц, SMA-разъем для антенны и вентилятор охлаждения.
Какой GNSS-модуль в LILYGO T-Beam 1W и его характеристики?
Quectel L76K с поддержкой GPS, GLONASS, BeiDou, точность до 2,5 м, холодный старт 29 с, антенна u.FL.
Какие интерфейсы есть на LILYGO T-Beam 1W?
USB Type-C, Qwiic (I2C), microSD до 128 ГБ, 1,3″ OLED 128×64 (SH1106 I2C), пины GPIO/ADC/PWM/UART/SPI/I2C.
Параметры питания и размеры LILYGO T-Beam 1W?
PMU AXP2101, 7,4 В F550, ток в TX ~1,2 А, размеры 133x43x27 мм, вес 60 г.
