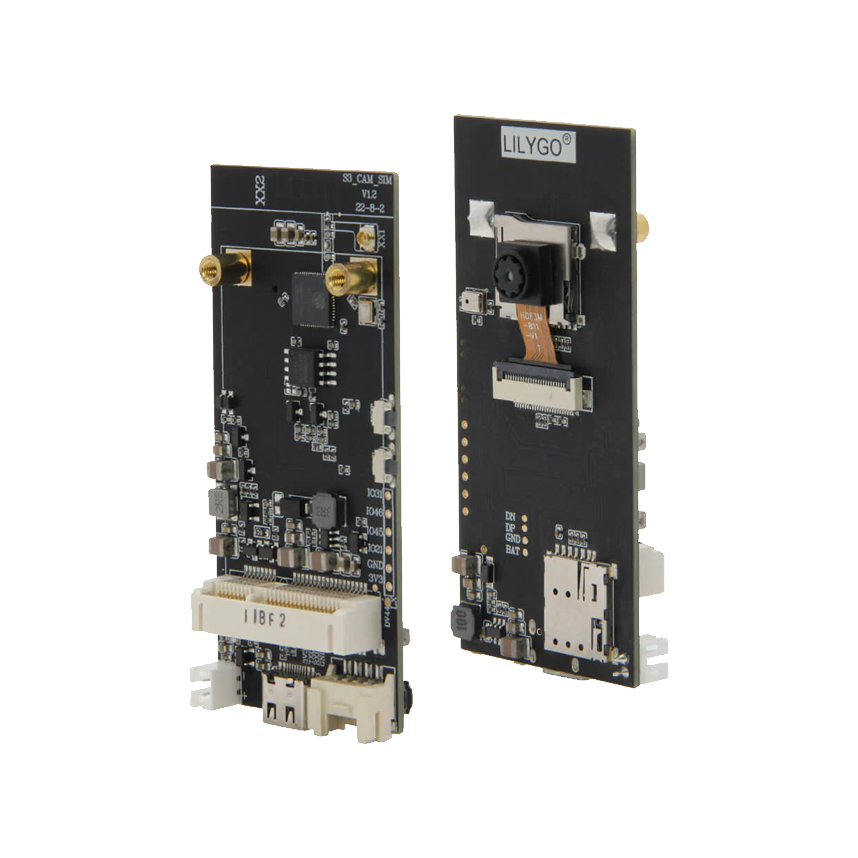

LILYGO T-SIMCAM — плата на ESP32-S3R8 с камерой OV2640 (UXGA 1600×1200, 15 FPS, IR-CUT), I2S-микрофоном и mPCIe-слотом для SIM-модулей 2G/4G/NB-IoT.
Wi-Fi, Bluetooth 5.0 LE/Mesh, 8 МБ PSRAM, 16 МБ Flash, microSD. USB-C, Grove, JST-батарея, GPIO. Для IoT-мониторинга, edge AI, ESPHome/Arduino.
Технические характеристики LILYGO T-SIMCAM
| Параметр | Значение |
|---|---|
| MCU | ESP32-S3R8 |
| Ядра | Dual-core Xtensa LX7 |
| Частота | до 240 МГц |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5.0 LE + Mesh |
| PSRAM | 8 МБ |
| Flash | 16 МБ QSPI |
| Камера | OV2640 |
| Пиксели камеры | 2 миллиона |
| Разрешение камеры | UXGA 1622×1200 |
| Напряжение камеры | 3.3 В |
| Микрофон | I2S цифровой |
| Слот карты | microSD/TF |
| Слот расширения | mPCIe |
| Кнопки | Boot, Reset |
| USB | Type-C |
| Разъем батареи | JST |
| Доступные GPIO | IO21, IO45, IO46 |
| Питание | 3.3-5 В |
| Платформа программирования | Arduino IDE, VS Code |
Обзор LILYGO T-SIMCAM
LILYGO T-SIMCAM — это плата разработки на базе микроконтроллера ESP32-S3R8 с камерой OV2640 и поддержкой SIM-модулей. Она подходит для проектов Интернета вещей, где нужна камера и связь. Плата имеет два ядра Xtensa LX7 с частотой до 240 МГц, Wi-Fi 802.11 b/g/n и Bluetooth 5.0 с поддержкой LE и Mesh. Объем памяти — 8 МБ PSRAM и 16 МБ QSPI Flash, плюс слот для microSD-карты.
Камера OV2640 дает разрешение UXGA 1600×1200 при 15 кадров в секунду. У нее ИК-отсечка для работы днем и ночью. Пины камеры: данные на GPIO11,9,8,10,12,17,16,15; вертикальная синхронизация на GPIO6, горизонтальная на GPIO7, тактовый сигнал на GPIO14 с частотой 20 МГц. I2C управляет через SDA на GPIO4 и SCL на GPIO5. Цифровой микрофон I2S подключен к SDATA на GPIO2, CLK на GPIO47 и WS на GPIO48. Это позволяет записывать звук для умных устройств.
Разъемы удобны: USB-C для питания и программирования, Grove для датчиков, JST для LiPo-батареи. Есть кнопки Boot и Reset, четыре свободных GPIO — IO21, IO45, IO46. Слот mPCIe принимает модули вроде T-PCIE для 2G, 4G или NB-IoT. Питание от 3,3 до 5 В, низкий расход энергии.
Программируют через Arduino IDE или VS Code с ESP-IDF. На GitHub есть репозиторий с примерами: тесты камеры, OTA-обновления, дверной звонок. Поддержка ESPHome упрощает настройку. Плата годится для видеонаблюдения, мониторинга и edge AI. Ее дизайн на базе PCI-E делает сборку простой.
FAQ LILYGO T-SIMCAM
Какие характеристики у микроконтроллера?
Микроконтроллер имеет два ядра Xtensa LX7 до 240 МГц, Wi-Fi 802.11 b/g/n, Bluetooth 5.0 LE + Mesh, 8 МБ PSRAM и 16 МБ QSPI Flash.
Какие пины используются для камеры?
Камера OV2640 подключается через data_pins GPIO11,9,8,10,12,17,16,15; vsync GPIO6, href GPIO7, pixel_clock GPIO13, такт GPIO14 (20 МГц), I2C SDA GPIO4 и SCL GPIO5.
Какие разъемы и кнопки есть на плате?
Плата оснащена USB-C для питания и программирования, Grove, JST для LiPo-батареи, кнопками Boot и Reset, слотом microSD и доступными GPIO IO21, IO45, IO46.
Как программировать плату?
Программирование ведется через Arduino IDE или VS Code с ESP-IDF, с примерами на GitHub в репозитории LilyGo-Camera-Series и поддержкой ESPHome.
