Компактная плата LILYGO Mini E-Paper Core на базе ESP32-S3FN4R2 с двумя ядрами до 240 МГц, 1,02″ e-paper дисплеем 128×80, Wi-Fi 2,4 ГГц, Bluetooth 5 LE, слот microSD.
Кнопки BOOT-RST-User, зарядка Li-Ion до 500 мА, deep sleep 10 мкА, USB-C, Arduino IDE. Для бейджей, датчиков, смарт-часов.
Технические характеристики LILYGO Mini E-Paper Core
| Характеристика | Значение |
|---|---|
| Микроконтроллер | ESP32-S3FN4R2 |
| Ядра процессора | 2 |
| Частота CPU | 240 МГц |
| SRAM | 512 КБ |
| PSRAM | 2 МБ |
| Flash | 4 МБ |
| Wi-Fi | 2.4 ГГц 802.11 b/g/n |
| Bluetooth | 5 LE |
| Дисплей | 1.02 дюйма e-paper |
| Разрешение дисплея | 128×80 пикселей |
| USB | Type-C |
| Слот карты | microSD |
| Кнопки | BOOT, RST, 3 пользовательские |
| Зарядник | TP4054 |
| Напряжение батареи | 3.7 В |
| Ток зарядки | 500 мА |
| Deep sleep | 10 мкА |
| Размеры платы | 22×22 мм |
| Размер дисплея | 21.49×11.76 мм |
| Корпус | ABS |
| GPIO | 9 |
| I2C | Да |
| SPI | Quad/Dual |
| UART | Да |
| ADC | 12-бит |
| PWM | Да |
| Питание USB | 5 В |
Обзор LILYGO Mini E-Paper Core
LILYGO Mini E-Paper Core — это компактная плата разработки от известного бренда, которая сочетает мощный процессор и электронно-бумажный дисплей. Mini E-Paper Core создана для проектов, где важны малые размеры и долгая работа от батареи. Благодаря микроконтроллеру ESP32-S3FN4R2 с двумя ядрами Tensilica LX7 до 240 МГц, она поддерживает Wi-Fi 4 на 2,4 ГГц и Bluetooth 5 LE. Это позволяет передавать данные без проводов на большие расстояния.

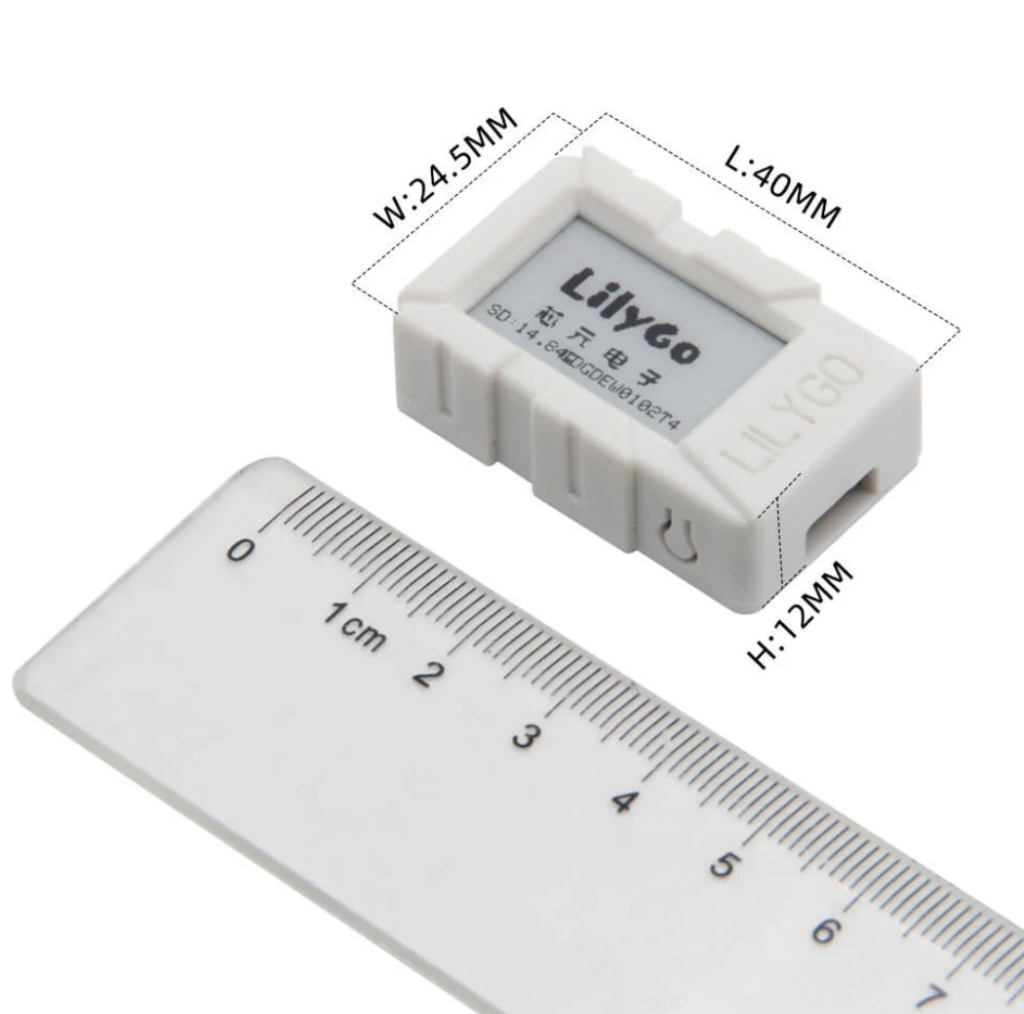

Память платы включает 512 КБ SRAM, 2 МБ PSRAM и 4 МБ Flash, плюс слот для microSD-карты. Дисплей размером 1,02 дюйма имеет разрешение 128×80 пикселей и показывает черно-белое изображение или градации серого. Он обновляется полностью или частично, что экономит энергию. Размеры самой платы — всего 22×22 мм, а дисплей — 21,49×11,76 мм. Корпус из прочного ABS защищает детали, а клипса позволяет крепить батарею 18650.
Управление простое: есть кнопки BOOT, RST и три рабочие — User Key, Menu, Down. Интерфейсы включают USB Type-C для связи и зарядки, GPIO, I2C, SPI, UART, ADC и PWM. Зарядник TP4054 питает LiPo/Li-ion аккумуляторы на 3,7 В до 500 мА. В режиме глубокого сна потребление всего 10 мкА, так что устройство работает днями без подзарядки.
Mini E-Paper Core совместима с Arduino IDE и ESP-IDF. На GitHub есть готовые примеры для Wi-Fi, BLE и работы с SD-картой. Плату расширяют модулями LoRa или nRF24L01. Она подходит для бейджей, меток, датчиков и смарт-часов. Читаемость на солнце и низкое потребление делают ее отличным выбором для умных устройств. Разработчики оценят простоту и надежность.
FAQ LILYGO Mini E-Paper Core
Какие характеристики дисплея?
1,02-дюймовый e-paper 128×80 пикселей с частичным обновлением и градациями серого.
Какая память и накопители?
512 КБ SRAM, 2 МБ PSRAM, 4 МБ Flash, слот microSD.
Какие интерфейсы и кнопки доступны?
USB Type-C, GPIO, I2C, SPI, UART, ADC 12-бит, кнопки BOOT, RST, User Key, Menu, Down.
Как организовано питание?
Зарядник TP4054 для Li-Ion 3,7 В до 500 мА, deep sleep 10 мкА, размеры 22×22 мм.
