Компактный модуль LILYGO T5 2.66 inch e-Paper на базе ESP32-D0WDQ6-V3 с двумя ядрами до 240 МГц, 520 КБ SRAM, 8 МБ PSRAM и 4 МБ Flash. Монохромный дисплей 296×152 пикселя потребляет мало энергии и держит изображение без питания.
19 GPIO, Wi-Fi 2.4 ГГц, Bluetooth 4.2, microSD-слот, USB-C, TP4054 для Li-Ion/Li-Po, размеры 78x37x8 мм. Для Arduino IDE и IoT-проектов.
- Технические характеристики LILYGO T5 2.66 inch e-Paper
- Обзор LILYGO T5 2.66 inch e-Paper
- FAQ LILYGO T5 2.66 inch e-Paper
- Что такое LILYGO T5 2.66 inch e-Paper?
- Какой процессор установлен в модуле?
- Какие беспроводные функции поддерживает?
- Какие интерфейсы подключения есть?
- Какие габариты и питание у модуля?
Технические характеристики LILYGO T5 2.66 inch e-Paper
| Характеристика | Значение |
|---|---|
| Процессор | ESP32-D0WDQ6-V3 |
| Ядра | 2 |
| Частота | 240 МГц |
| SRAM | 520 КБ |
| PSRAM | 8 МБ |
| Flash | 4 МБ |
| Дисплей размер | 2.66 дюйма |
| Разрешение дисплея | 296×152 пикселей |
| Цвет дисплея | Монохромный |
| GPIO пины | 19 |
| ADC каналы | 14 |
| DAC каналы | 2 |
| PWM каналы | 16 |
| I2C интерфейсы | 2 |
| SPI интерфейсы | 2 |
| UART интерфейсы | 3 |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 4.2 (LE и Classic) |
| Слот карты | microSD |
| USB порт | USB-C |
| Зарядное устройство | TP4054 |
| Ток зарядки | 500 мА |
| Длина | 78 мм |
| Ширина | 37 мм |
| Толщина | 8 мм |
| Вес | 37 г |
| EPD_DC пин | GPIO21 |
| EPD_RST пин | GPIO22 |
| EPD_BUSY пин | GPIO23 |
Обзор LILYGO T5 2.66 inch e-Paper
LILYGO представляет T5 2.66 inch e-Paper — компактный модуль для умных устройств. Этот продукт сочетает мощный процессор и энергоэффективный дисплей. Он идеален для разработчиков IoT-проектов.
Модуль построен на чипе ESP32-D0WDQ6-V3 с двумя ядрами. Частота работы достигает 240 МГц. Объем памяти — 520 КБ SRAM, 8 МБ PSRAM и 4 МБ Flash. Это обеспечивает быструю обработку данных для сложных задач.

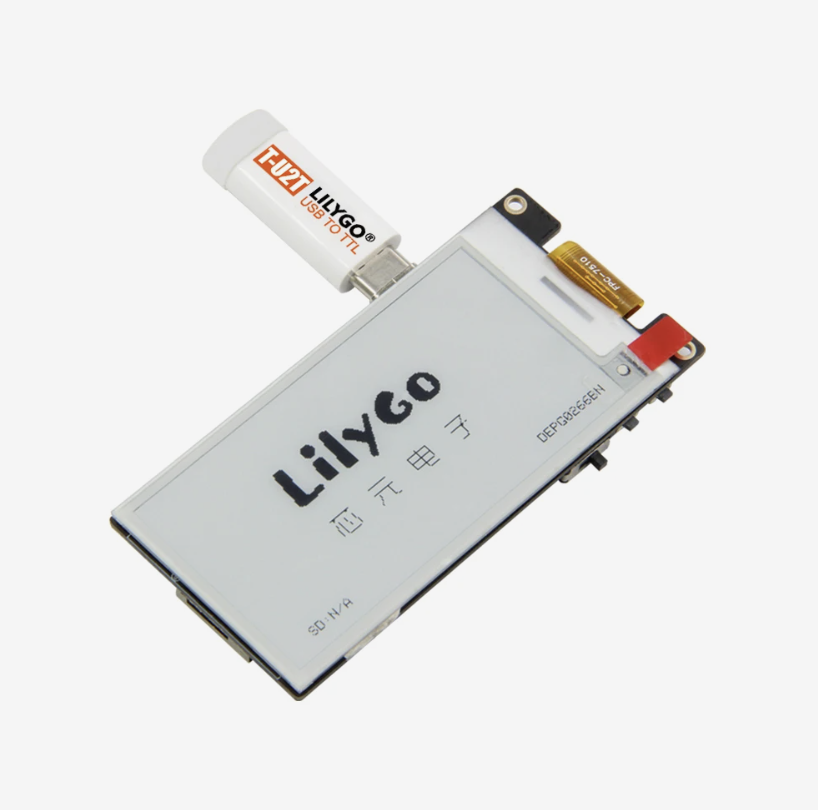

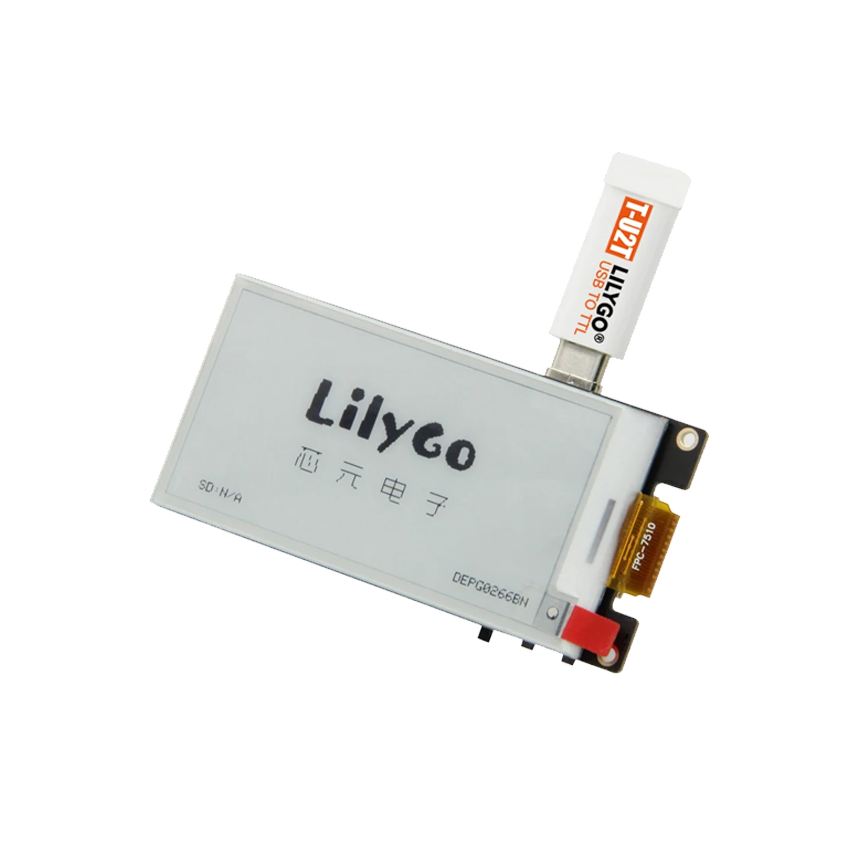

Дисплей e-paper размером 2.66 дюйма имеет разрешение 296×152 пикселя. Он монохромный, черно-белый. Интерфейс SPI использует пины EPD_DC (GPIO21), EPD_RST (GPIO22) и EPD_BUSY (GPIO23). Такой экран потребляет мало энергии и сохраняет изображение без питания. Это полезно для всегда включенных гаджетов.
Подключений много: 19 GPIO-пинов, 14 каналов ADC, 2 канала DAC, 16 каналов PWM. Есть 2 интерфейса I2C, 2 SPI и 3 UART. Слот microSD позволяет хранить файлы. USB-C служит для питания и прошивки. Встроенная 3D-антенна усиливает сигнал. Разъем IPEX подключает внешнюю антенну. Переключатель питания и кнопки упрощают управление. TP4054 заряжает Li-Ion или Li-Po аккумуляторы током до 500 мА.
Беспроводные функции включают Wi-Fi 802.11 b/g/n на 2.4 ГГц и Bluetooth 4.2 с поддержкой LE и Classic. Размеры модуля — 78x37x8 мм, вес — 37 г.

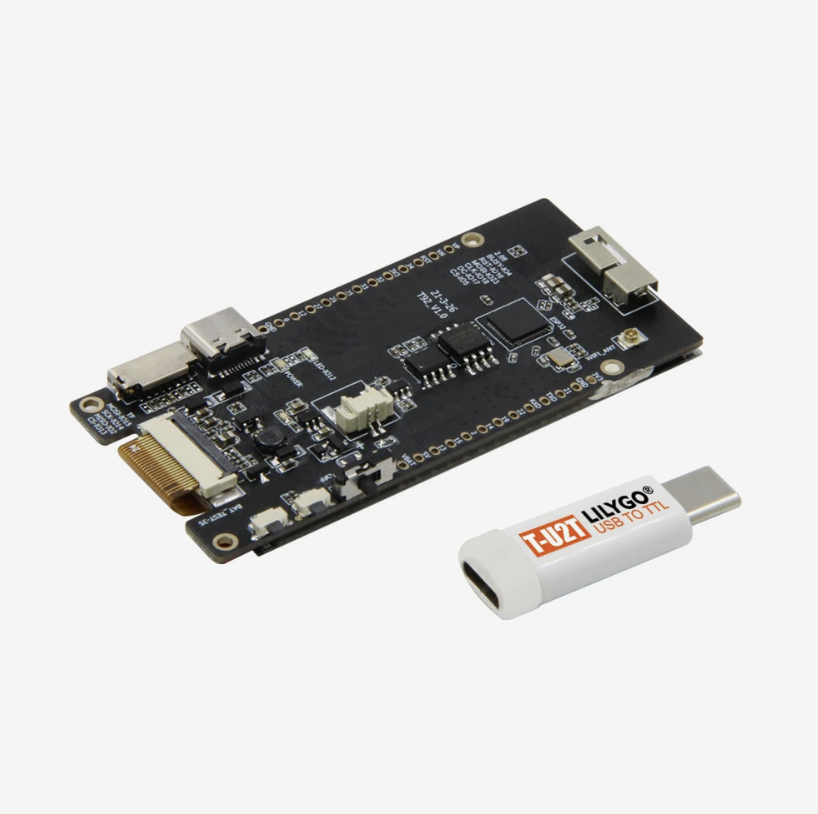

Для программирования подходит Arduino IDE. Нужен адаптер T-U2T USB-TTL. На GitHub есть готовые примеры кода для дисплея.
T5 2.66 inch e-Paper подходит для смарт-часов, погодных станций и индикаторов. Компактность и низкое потребление делают его лидером в классе DIY-устройств.
FAQ LILYGO T5 2.66 inch e-Paper
Какой процессор установлен в модуле?
Процессор ESP32-D0WDQ6-V3 с двумя ядрами, частотой до 240 МГц, 520 КБ SRAM, 8 МБ PSRAM и 4 МБ Flash-памяти.
Какие беспроводные функции поддерживает?
Wi-Fi 802.11 b/g/n на частоте 2.4 ГГц и Bluetooth 4.2 с режимами LE и Classic. Есть встроенная 3D-антенна и разъем IPEX.
Какие интерфейсы подключения есть?
19 GPIO-пинов, 14 каналов ADC, 2 DAC, 16 PWM, 2 I2C, 2 SPI, 3 UART. Дисплей подключается по SPI с пинами EPD_DC (GPIO21), EPD_RST (GPIO22), EPD_BUSY (GPIO23).
Какие габариты и питание у модуля?
Размеры 78x37x8 мм, вес 37 г. USB-C для прошивки, TP4054 заряжает Li-Ion/Li-Po аккумуляторы током до 500 мА, слот microSD.
