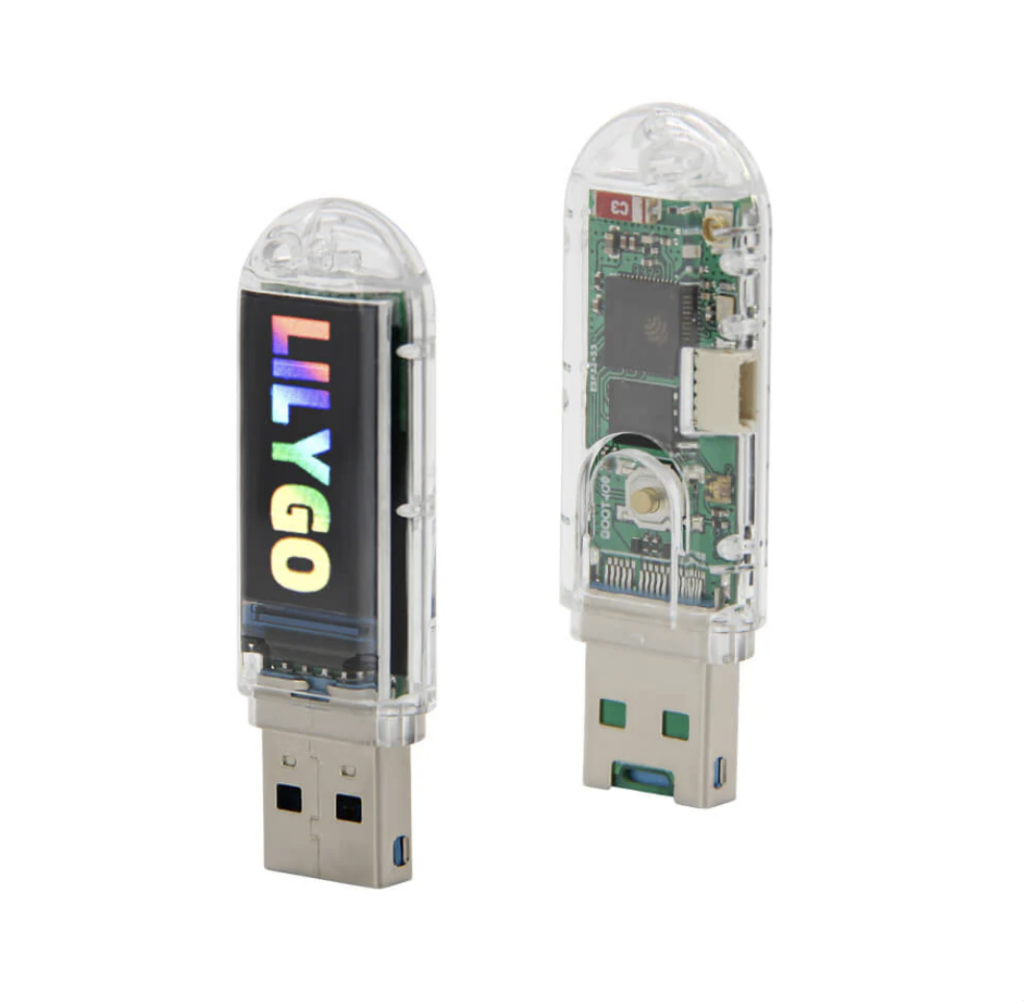

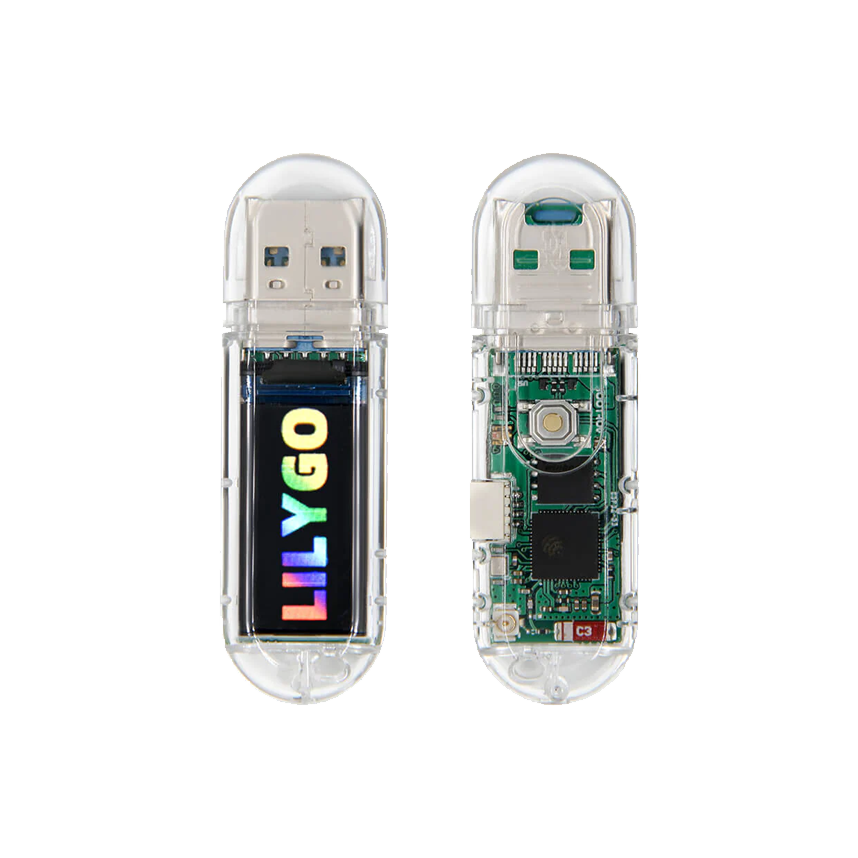

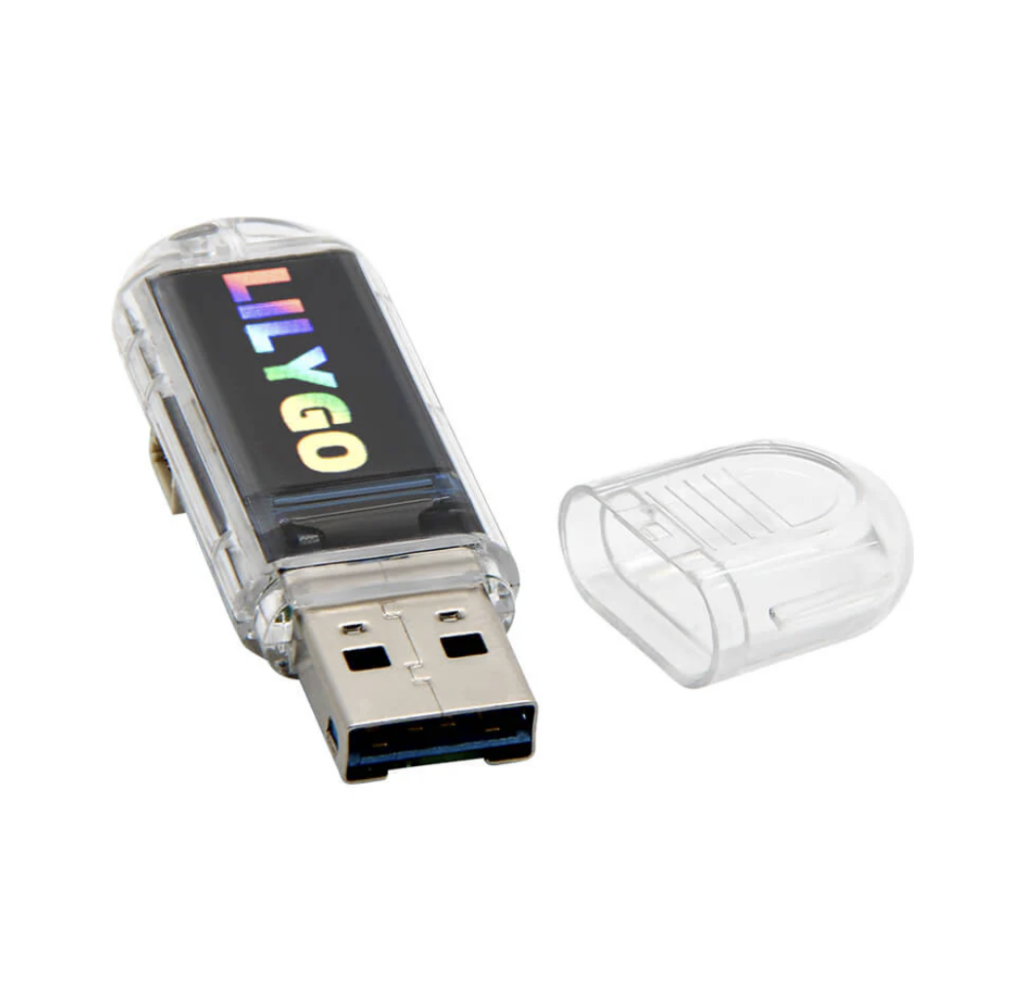

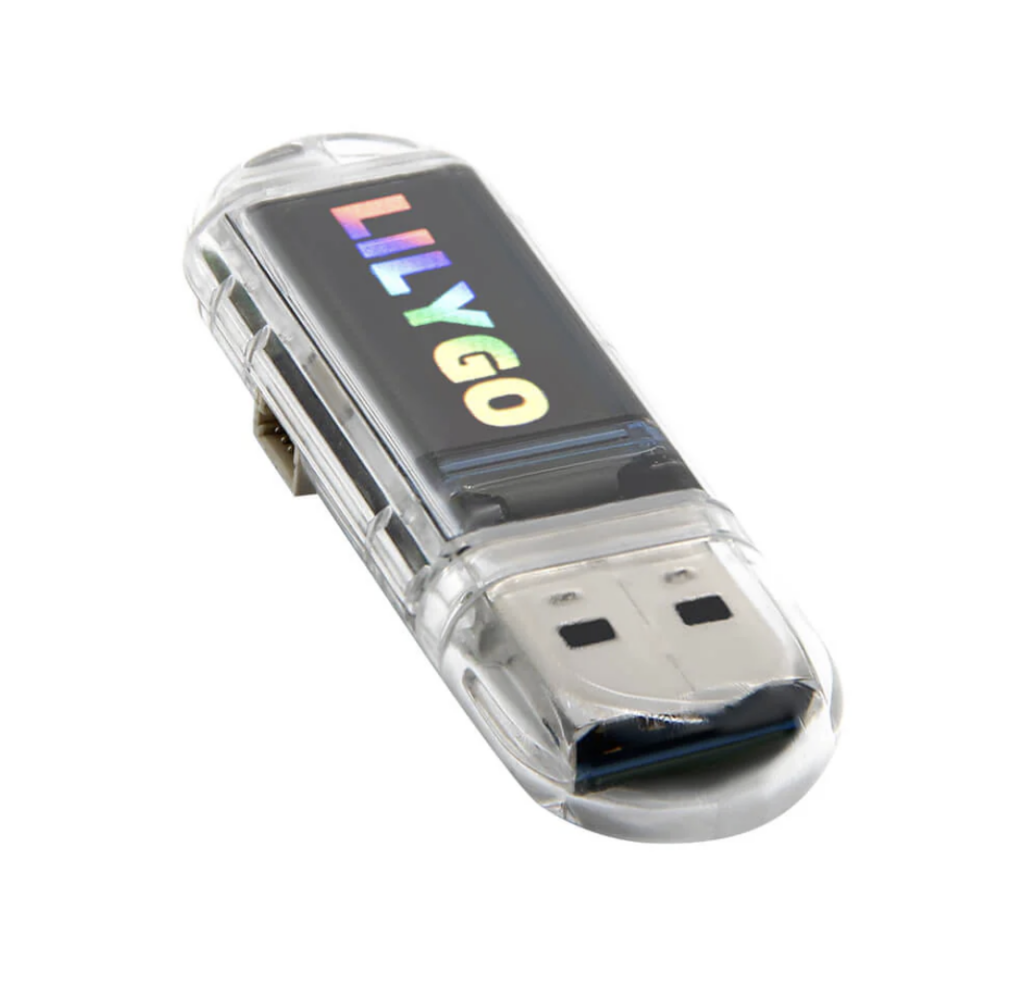

Компактный USB LILYGO T-Dongle S3 на чипе ESP32-S3 с двумя ядрами до 240 МГц, 16 МБ Flash, 8 МБ PSRAM и экраном 0.96″ ST7735 (80×160 пикселей).
Поддерживает Wi-Fi 802.11 b/g/n, Bluetooth 5.0 (BLE, Mesh), TF-карту, GPIO для ADC/PWM/I2C/SPI/UART, JTAG-отладку. Программируется в Arduino IDE, PlatformIO, MicroPython — идеален для IoT, HID и датчиков.
- Технические характеристики LILYGO T-Dongle S3
- Обзор LILYGO T-Dongle S3
- FAQ LILYGO T-Dongle S3
- Какой процессор установлен в LILYGO T-Dongle S3?
- Какие объемы памяти поддерживает T-Dongle S3?
- Какой дисплей используется в T-Dongle S3?
- Какие беспроводные модули есть в T-Dongle S3?
- Какие интерфейсы доступны на T-Dongle S3?
Технические характеристики LILYGO T-Dongle S3
| Характеристика | Значение |
|---|---|
| Процессор | ESP32-S3 Xtensa LX7 dual-core 240 МГц |
| ULP-копроцессор | RISC-V |
| Ускоритель | AI |
| Flash | 16 МБ |
| PSRAM | 8 МБ |
| SRAM | 512 КБ |
| Дисплей | ST7735 LCD 0.96″ IPS 80×160 |
| Цвета дисплея | 65K |
| Интерфейс дисплея | 4-wire SPI |
| Wi-Fi | 802.11 b/g/n 2.4 ГГц |
| Bluetooth | 5.0 LE Mesh |
| Антенна | Керамическая |
| Карта памяти | TF microSD |
| Питание USB | 3.3V/5V Type-A |
| Размеры | 58.6 x 17.9 x 8.7 мм |
| Вес | 19 г |
| Flash mode | dio |
| Boot mode | qio |
| PSRAM type | opi |
| Bootloader адрес | 0x0 |
| Upload tool | esptool_py |
| OTA tool | esp_ota |
| Скетч max | 3072 КБ |
| Данные max | 320 КБ |
| RGB LED | Да |
| Boot-кнопка | Да |
| JTAG | Да |
| USB Serial | Да |
Обзор LILYGO T-Dongle S3
LILYGO T-Dongle S3 — это компактная плата разработки в формате USB-донгла на базе чипа ESP32-S3. Она создана для простых IoT-проектов и прототипов. Устройство имеет экран 0.96 дюйма с IPS-матрицей ST7735, разрешением 80×160 пикселей и 65 тысячами цветов. Подключение идет по 4-проводному SPI-интерфейсу.
T-Dongle S3 оснащена мощным процессором Xtensa LX7 с двумя ядрами до 240 МГц. Есть RISC-V ULP-копроцессор и ускоритель для ИИ-задач. Память включает 16 МБ Flash, 8 МБ PSRAM и 512 КБ SRAM. Слот для TF-карты позволяет хранить данные, а Boot-кнопка упрощает перезагрузку. RGB-светодиод помогает в отладке.
Беспроводные возможности радуют: Wi-Fi 802.11 b/g/n на 2.4 ГГц и Bluetooth 5.0 с поддержкой BLE и Mesh. Керамическая антенна обеспечивает стабильный сигнал. Питание берется от USB Type-A на 3.3 или 5 В. Доступны пины GPIO для ADC, PWM, I2C, SPI и UART. Безопасные контакты — IO1, IO2, IO16-IO19, IO21-IO23. Есть поддержка JTAG-отладки и USB Serial.
Программирование удобное через Arduino IDE, PlatformIO или MicroPython. На GitHub есть примеры кода для HID-эмуляции, сетевых сканеров и дисплеев данных. T-Dongle S3 подходит для создания клавиатур, датчиков или логгеров. Интеграция с сенсорами по QWIIC делает ее универсальной. Настройки прошивки: Flash в режиме dio, Boot в qio, PSRAM opi. Максимум скетча — 3072 КБ, данных — 320 КБ.
Эта плата идеальна для разработчиков, кто хочет компактное решение с большим функционалом. Она сочетает простоту и мощь для повседневных задач.
FAQ LILYGO T-Dongle S3
Какие объемы памяти поддерживает T-Dongle S3?
16 МБ Flash, 8 МБ PSRAM, 512 КБ SRAM плюс слот для TF microSD-карты.
Какой дисплей используется в T-Dongle S3?
0.96″ IPS LCD ST7735 с разрешением 80×160 пикселей, 65K цветов и 4-wire SPI-интерфейсом.
Какие беспроводные модули есть в T-Dongle S3?
Wi-Fi 802.11 b/g/n на 2.4 ГГц, Bluetooth 5.0 с BLE и Mesh, керамическая антенна.
Какие интерфейсы доступны на T-Dongle S3?
GPIO с ADC, PWM, I2C, SPI, UART; USB Type-A 3.3V/5V, JTAG-отладка, Boot-кнопка, RGB LED.
